Industrie Technik SE4F24 представляет собой электрический сервопривод для запорной арматуры.
Он обеспечивает плавное регулирование положения клапанов в системах автоматизации. Используется в отоплении, вентиляции, водоснабжении и промышленных процессах.
Электрический сервопривод SE4F24 от Industrie Technik рассчитан на усилие 400 Н и предназначен для линейных клапанов серии VFZ/VFX с ходом штока 5,5 мм. Управление модулирующее: сигналы 0(2)-10 В постоянного тока, 0-4 В, 6-10 В или 4-20 мА, время полного хода 70 секунд при 24 В AC 50/60 Гц. Потребляемая мощность 5,0 ВА, автоматическая адаптация хода без калибровки - при включении привод сам подстраивается под клапан. Ручной override шестигранным ключом, встроенный ограничитель момента отключает мотор при достижении упора, LED-индикатор показывает режимы: настройка, управление, упор, ошибка.
Класс защиты IP54, температура работы 0...+50 °C, влажность 10-90% без конденсации, хранение -40...+80 °C. Габариты компактные, вес 0,32 кг, монтаж прямой или через адаптер для других клапанов. Идеален для зонального регулирования в HVAC: смешивание потоков, поддержание температуры в фанкойлах. Серия SE4/SE5/SE10: 400-2500 Н, варианты F (3-точечное)/M (пропорциональное). Простая интеграция с контроллерами, высокая надежность для частых циклов. Снят с производства.

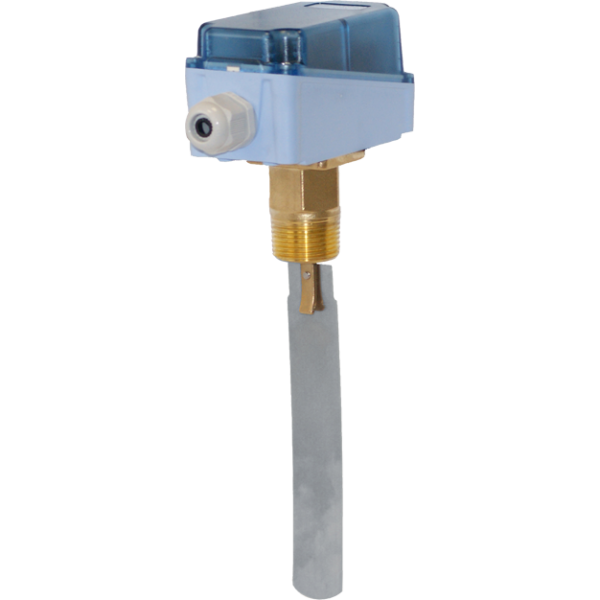

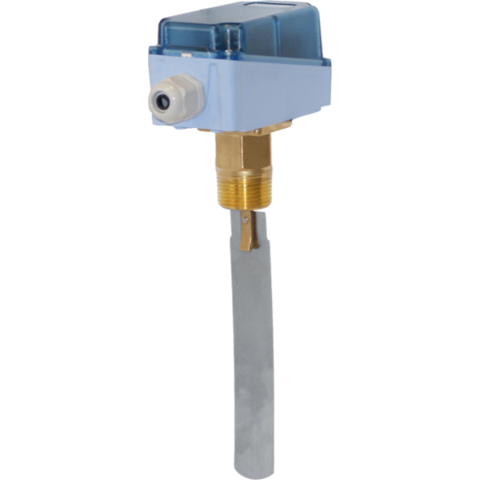

| ТИП | Ø ТРУБЫ | МАХ ДАВЛЕНИЕ бар | РАСХОД |
| SF1K | 1…8“ | 11 | 1 |
| SF1E | 1…8“ | 11 | 1 |
| SF1RE | 1…8“ | 11 | 2 |
| SF2E | 1…8“ | 30 | 1 |
| SF2RE | 1…8“ | 30 | 2 |
| SF3E | 1/2“ | 11 | 3 |
| SF4E | 3/4“ | 11 | 3 |
| SF6E | 1“ | 11 | 3 |
Industrie Technik SE4F24 - сервопривод для клапанов 400 Н с автоматической адаптацией хода, модулирующим управлением 0-10 В / 4-20 мА и временем хода 70 с на 24 В AC для точного регулирования в системах отопления и вентиляции.
