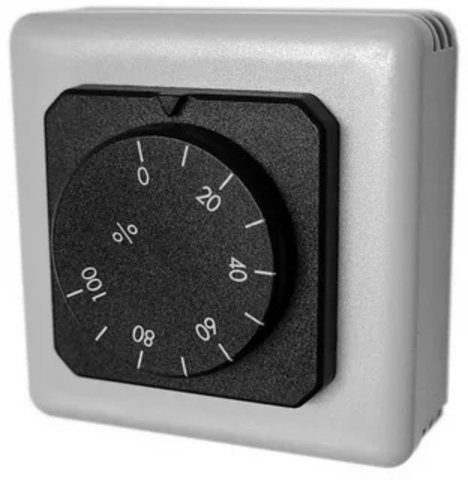

Индикатор положения заслонки
Преобразователи подают сигнал положения на модулирующие исполнительные механизмы демпфера пропорционально в соответствии с положением ручки от 0 до 100%. Аналоговый входной сигнал позволяет использовать преобразователь с регулятором (функция коррекции). Максимальное напряжение между напряжением, подаваемым преобразователем, и напряжением, подаваемым регулятором, подключенным к управляющему входу коррекции, подается на привод.
| Напряжение питания | 24 В AC / DC |
| Выходной сигнал | 0 (2)… 10 В пост. Тока (R нагрузка > 6K8) |
| Контрольный сигнал | 0 (2)… 10 В постоянного тока |
| Монтаж | стена |
| ТИП | Напряжение питания | Выходной сигнал | Контрольный сигнал |
| DB-PA | 24 В AC / DC | 0 (2)… 10 В пост. Тока (R нагрузка > 6K8) | 0 (2)… 10 В постоянного тока |
| DB-PF | 24 В AC / DC | 0 (2)… 10 В пост. Тока (R нагрузка > 6K8) | 0 (2)… 10 В постоянного тока |
