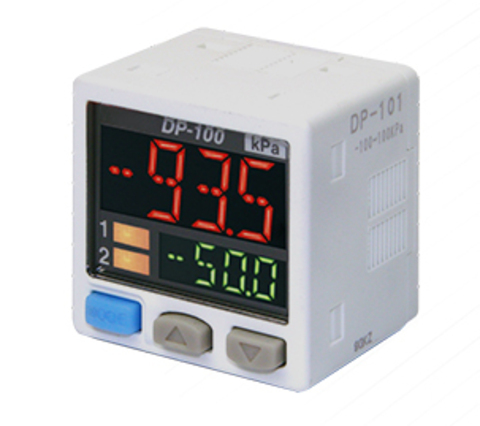

Panasonic DP‑101 представляет собой цифровой датчик давления/вакуума с двойным цветным ЖК‑дисплеем, предназначенный для измерения и контроля газовых сред. Используется в промышленной автоматике, включая процессы контроля давления и вакуума.
Модель DP‑101 из серии DP‑100 от Panasonic Industrial Devices Sunx представляет собой цифровой датчик низкого давления/вакуума с двойным цветным дисплеем размером 30×30 мм. Главный экран отображает реальное давление, а вспомогательный показывает заранее установленный порог, что исключает необходимость переключения режимов и ускоряет настройку оборудования. Диапазон измерения составляет –100…+100 кПа (±14,5 psi). Доступны модификации с выходом PNP или NPN и разными вариантами резьбового соединения: M5 внутренняя + NPT 1/8 или короткая M5. Датчик рассчитан на негерметичные газовые среды и питается от 12…24 V DC, потребляя не более 30 мA (~720 мW). Операционная температура — –10…+50 °C, класс защиты корпуса IP40. Размер и вес — всего 30 мм глубиной и около 30 г, что особенно удобно для компактных установок. Время реакции — 2.5 мс (с возможностью настройки до 5000 мс), точность ±0.5 % F.S., повторяемость ±0.1 % F.S. Датчик оснащён функционалом копирования настроек, блокировкой клавиш и автоустановкой нуля, что облегчает обслуживание и настройку на производстве . Выходной сигнал можно использовать для прямого управления исполнительными механизмами или в составе компактных систем, где требуется быстрый и точный контроль давления.
| Производитель | Panasonic Electric Works (Panasonic Industrial Devices Sunx) |
| Серия | DP‑100 |
| Модель | DP‑101 |
| Диапазон давления | –100 … +100 кПа (±14,5 psi) |
| Давление на разрыв | ±500 кПа |

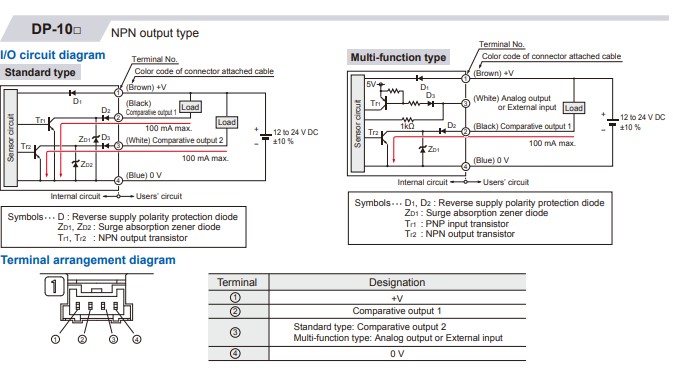

| Интерфейс вывода | PNP или NPN (open collector) |
| Питание | 12…24 V DC, ≤30 мA |
| Дисплей | Двойной ЖК, 4 цифры + 4 цифры, 3‑цветный |
| Время реакции | 2.5 мс (настраивается до 5000 мс) |
| Точность / повторяемость | ±0.5 % F.S. / ±0.1 % F.S. |
| Вес | ≈30 г |
| Температурный диапазон | –10 … +50 °C |
| Защита корпуса | IP40 |
| Класс среды | Неагрессивный газ |
| Выборка / считывание порога | Одновременное отображение |
| Дополнительные функции | Авто-ноль, блокировка клавиш, копирование настроек |
- Удобный двойной дисплей — показывает текущее значение и порог одновременно.
- Комбинация компактного размера и малой массы — оптимален для ограниченных пространств.
- Быстрый отклик — 2,5 мс, что улучшает контроль динамических процессов.
- Гибкие варианты подключения — PNP/NPN и разные типы резьб.
- Удобство по настройке — копирование параметров и блокировка клавиш.
- Высокая точность и повторяемость — пригоден к точному контролю.
- Энергоэффективность — режим ECO снижает потребление.
- Надёжность — IP40 и температурная стабильность.
Panasonic описывает DP‑101 как «высокопроизводительный компактный датчик давления/вакуума с улучшенной видимостью благодаря двойному дисплею», что обеспечивает одновременный контроль значения и порога. Благодаря малому весу и глубине всего 30 мм датчик легко интегрируется в малогабаритные установки. Его высокая точность, быстрая реакция и расширенные функции настройки делают его эффективным инструментом для автоматизации и технологических процессов.
