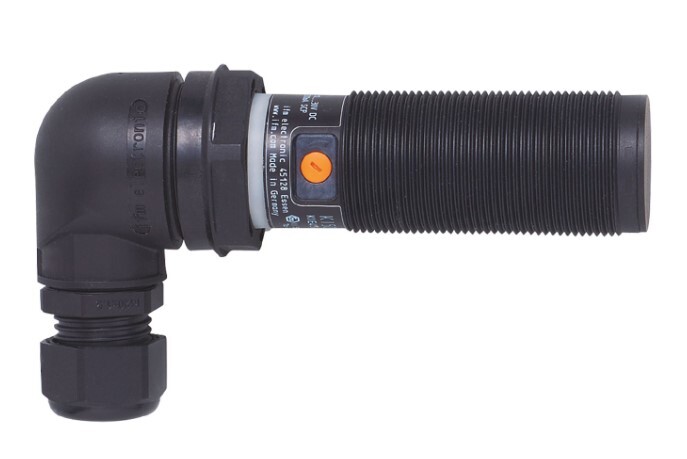

KI505A представляет собой емкостной датчик от производителя IFM. Емкостной датчик - это электронное устройство, которое может обнаруживать твердые или жидкие объекты без физического контакта.
Емкостные датчики обнаруживают любые материалы как при контакте, так и без него. С помощью емкостных датчиков приближения ifm пользователь может настроить чувствительность для обнаружения жидкостей или твердых веществ даже через неметаллические резервуары или емкости. Конденсатор, состоящий из двух пластин, при подаче питания создает между ними электрическое поле. Любой материал, попадающий в это поле, изменяет емкость пластин. Конденсатор может состоять и из одной пластины. В этом случае второй пластиной является земля. В случае емкостных датчиков основным чувствительным элементом является однопластинчатый конденсатор, соединение которого заземлено. Когда цель перемещается в поле чувствительности, емкость изменяется, и выход переключается.
| Заказной номер производителя | KI505A |
| Электрическое исполнение | PNP |
| Функция выхода | Дополнительная |
| Диапазон измерения [мм] | 15 |
| Корпус | Резьбовой тип |
| Монтаж | Возможность установки не на резьбу |
| Температура окружающей среды [°C] | -20...60 |
Емкостные датчики оснащены потенциометром или другим способом настройки чувствительности датчика для конкретного применения. В случае с потенциометром количество оборотов не является точным показателем настройки датчика по нескольким важным причинам. Во-первых, большинство потенциометров не имеют жестких ограничителей, вместо этого они оснащены муфтами, чтобы не повредить датчик при настройке до минимального или максимального значения. Во-вторых, потенциометры не обладают постоянной линейностью. Для определения чувствительности емкостного датчика расстояние срабатывания измеряется микрометром от заземленной металлической пластины. Пластина заземляется на минус источника питания, а мишень перемещается в осевом направлении к торцу датчика. Выведите мишень за пределы диапазона измерения, а затем переместите ее к поверхности датчика. Прекратите перемещение мишени, как только активируется выход. Это расстояние является расстоянием срабатывания датчика. Перемещение мишени в сторону и фиксация момента выключения выхода определяют гистерезис датчика.
