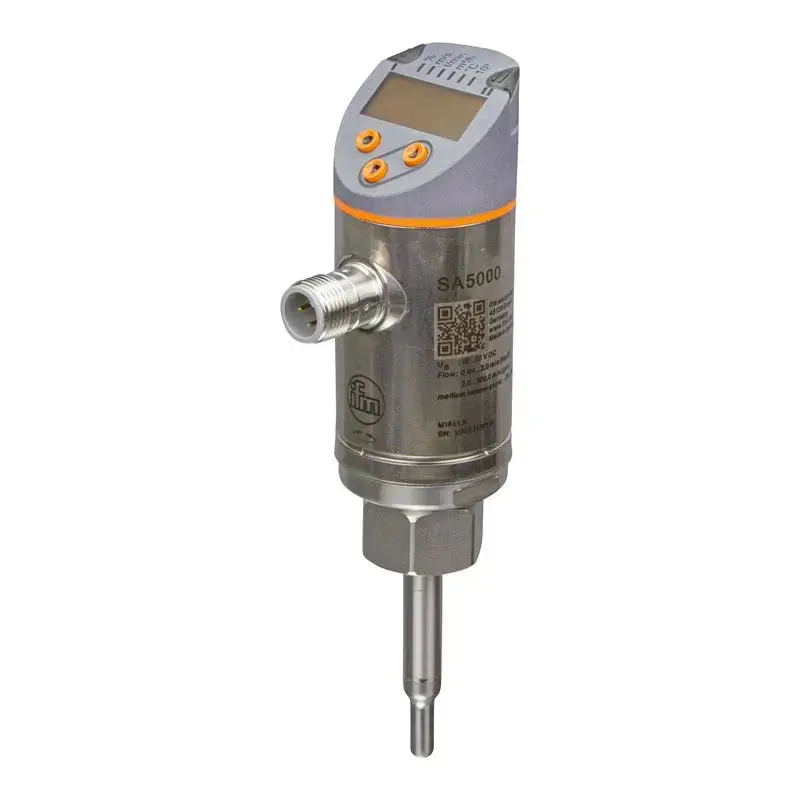

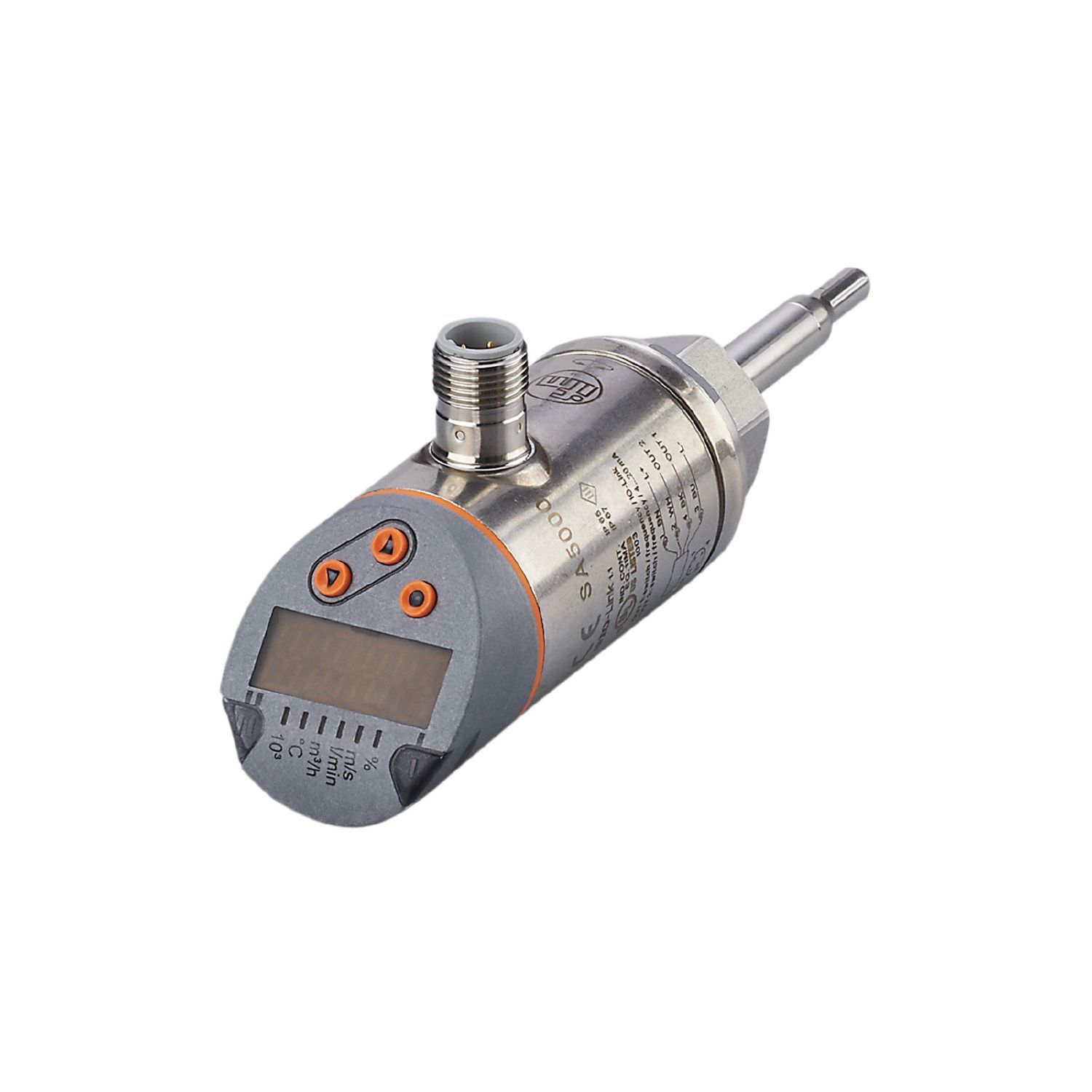

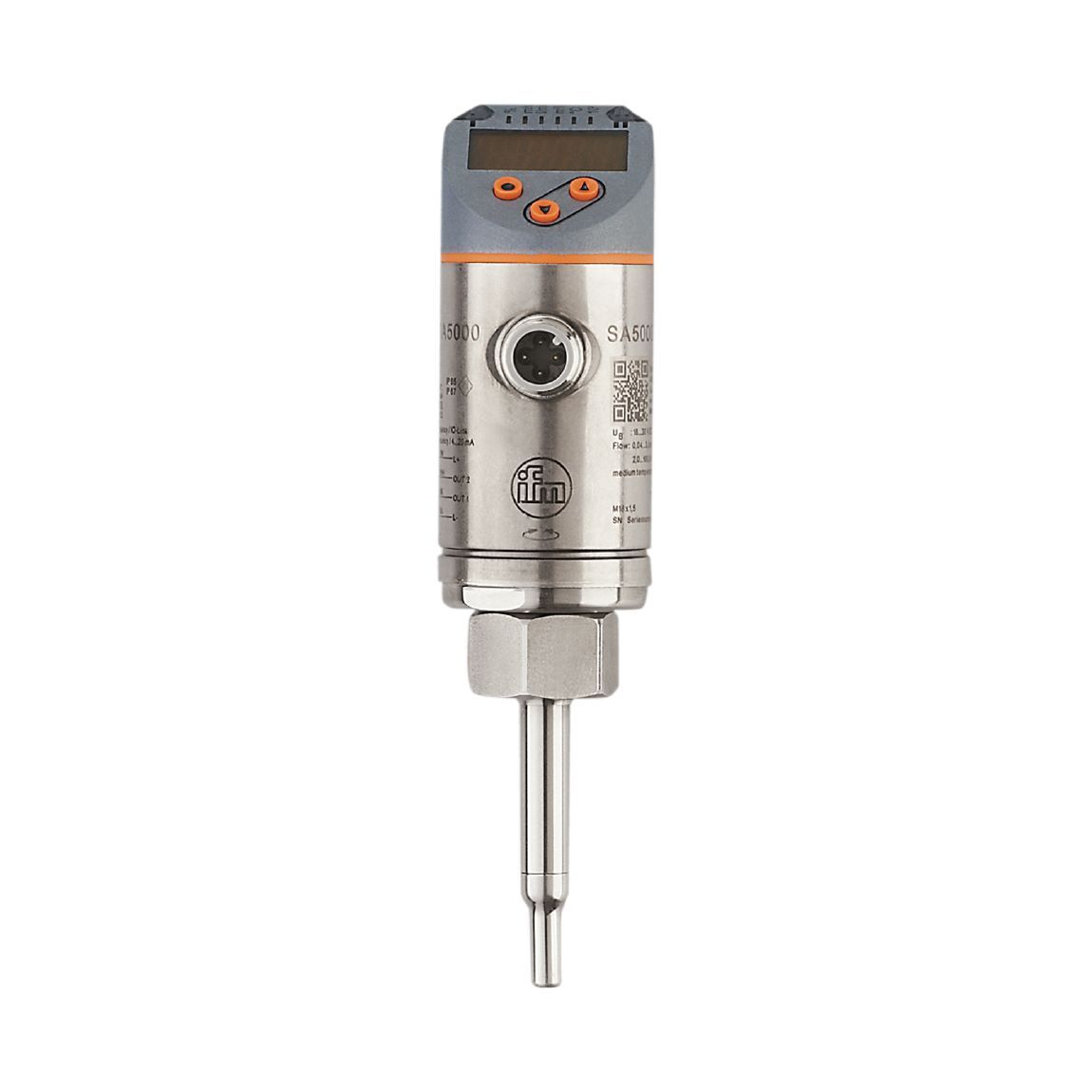

IFM SA5000 представляет собой термический расходомер с индикацией, применяется для измерения расхода и температуры жидких и газообразных сред в трубопроводах.
Датчик SA5000 от IFM Efector представляет собой компактный, погружной термический расходомер с цифровым дисплеем и возможностью программирования выходов. Устройство измеряет расход и температуру одновременно, оптимизировано для воды, масел, антифриза и воздуха, благодаря технологии калибристоров с двумя платиновыми RTD‑сенсорами и нагревателем в наконечнике. Питание 18…30 В DC, потребление < 100 мА. Датчик оснащён двумя программируемыми PNP/NPN дискретными выходами и одним аналоговым 4–20 мА, также поддерживает частотный выход и IO‑Link.Величина абсолютного расхода 0,04…6 м/s для жидкостей, 0…200 м/s для газов или относительного, с различными диапазонами, настраивается пользователем. Точность повторяемости ±0,05 м/с, температура среды –20…+90 °C, давление до 100 бар, IP65/67. Корпус из нержавеющей стали 316L, с резьбой M18×1,5, длина зонда 45 мм. На лицевой стороне — цветной дисплей (красный/зелёный) для индикации в пределах заданного диапазона. Зонд поворачивается для удобного монтажа. Используется такой датчик в HVAC, химии, пищевой и нефтехимической промышленности, системах охлаждения и контроля вентиляции.
| Производитель | IFM Electronic GmbH (Германия) |
| Серия | SA термические расходомеры |
| Модель | SA5000 (арт. SAD10XDBFRKG/US-100) |
| Питание | 18–30 V DC |
| Потребление тока | < 100 мА |
| Защита | IP65/67 |

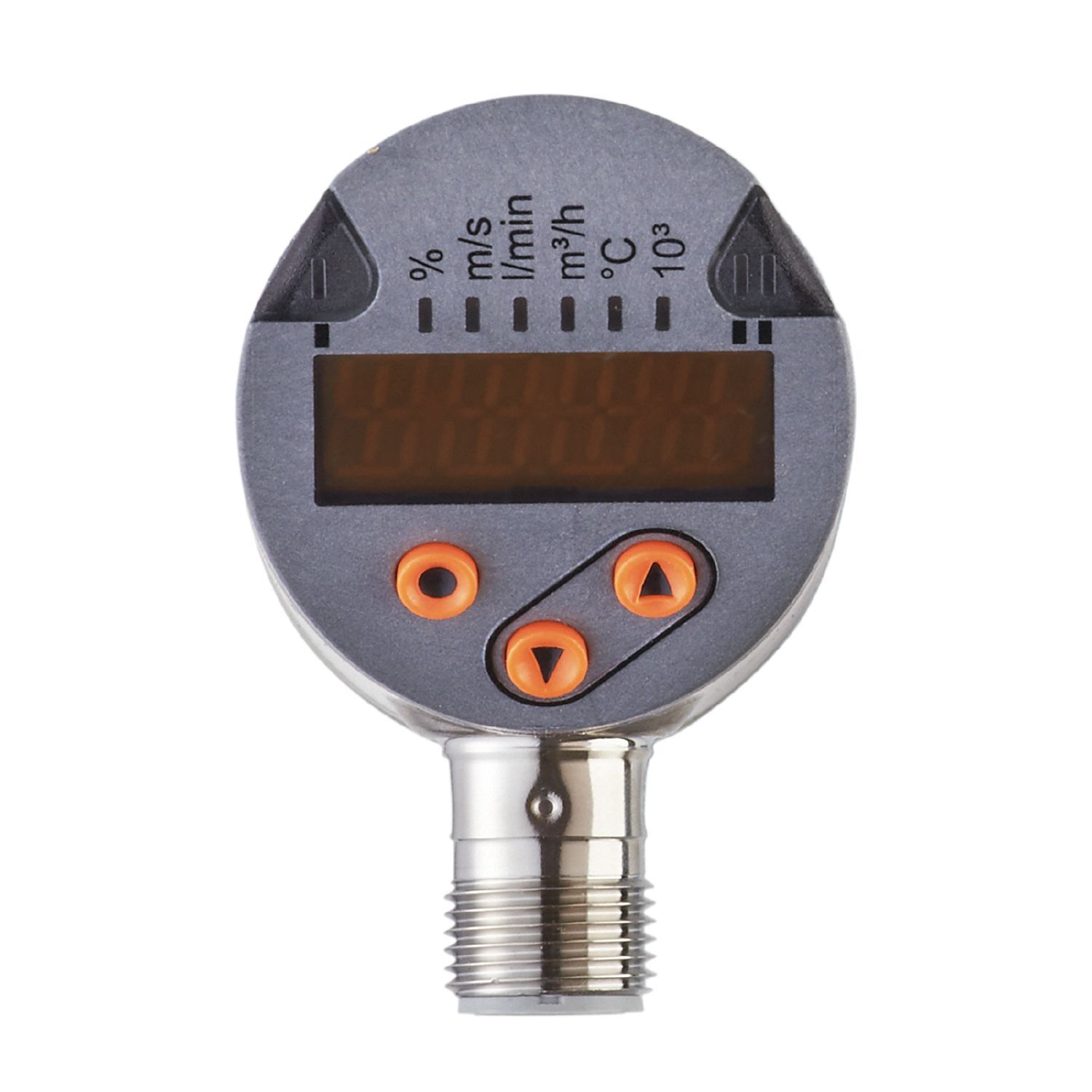

| Дисплей | красный/зелёный |

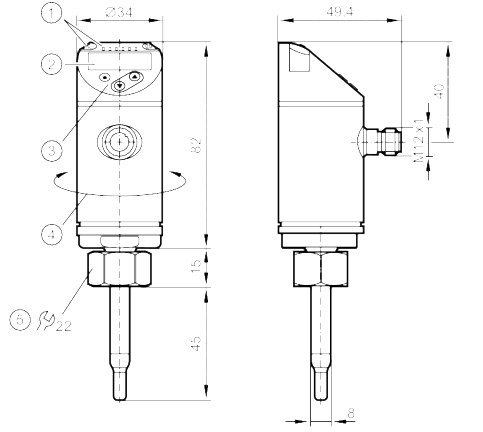

| Длина зонда | 45 мм |
| Резьба | M18×1,5 (внутренняя) |
| Средняя температура | –20…+90 °C |
| Давление | до 100 бар |
| Выходы | 2 дискретных PNP/NPN + 1 аналоговый 4–20 мА; частотный; IO‑Link |
| Диапазон расхода (жидкости): | 0,04–6 м/с |
| Диапазон расхода (газы): | 0–200 м/с |
| Точность повторяемости | ±0,05 м/с |
| Температурная точность | ±0,3 K |
| Материал корпуса | 316L нерж. сталь |
| Вес | ≈ 200–300 г |
- Калибристорная технология — высокая точность при малых расходах.
- Дисплей и диод — визуальная индикация состояния.
- Конфигурируемые выходы — дискретные, аналоговый, частотный, IO‑Link.
- IO‑Link — простая интеграция в Industry 4.0 через COM2.
- Поворотный зонд и компактный корпус — удобство монтажа.
- Широкий диапазон среды — от воды до масел и воздуха.
- Механическая прочность — IP65/67, давление до 100 бар.
- Простая настройка через интерфейс и дисплей, поддержка SIO.
Новый сенсор SA предназначен для измерения расхода и температуры даже в трубах диаметром до 400 мм. Серийный номер обеспечивает однозначную прослеживаемость устройства… Обеспечивает готовность к требованиям Industry 4.0.
