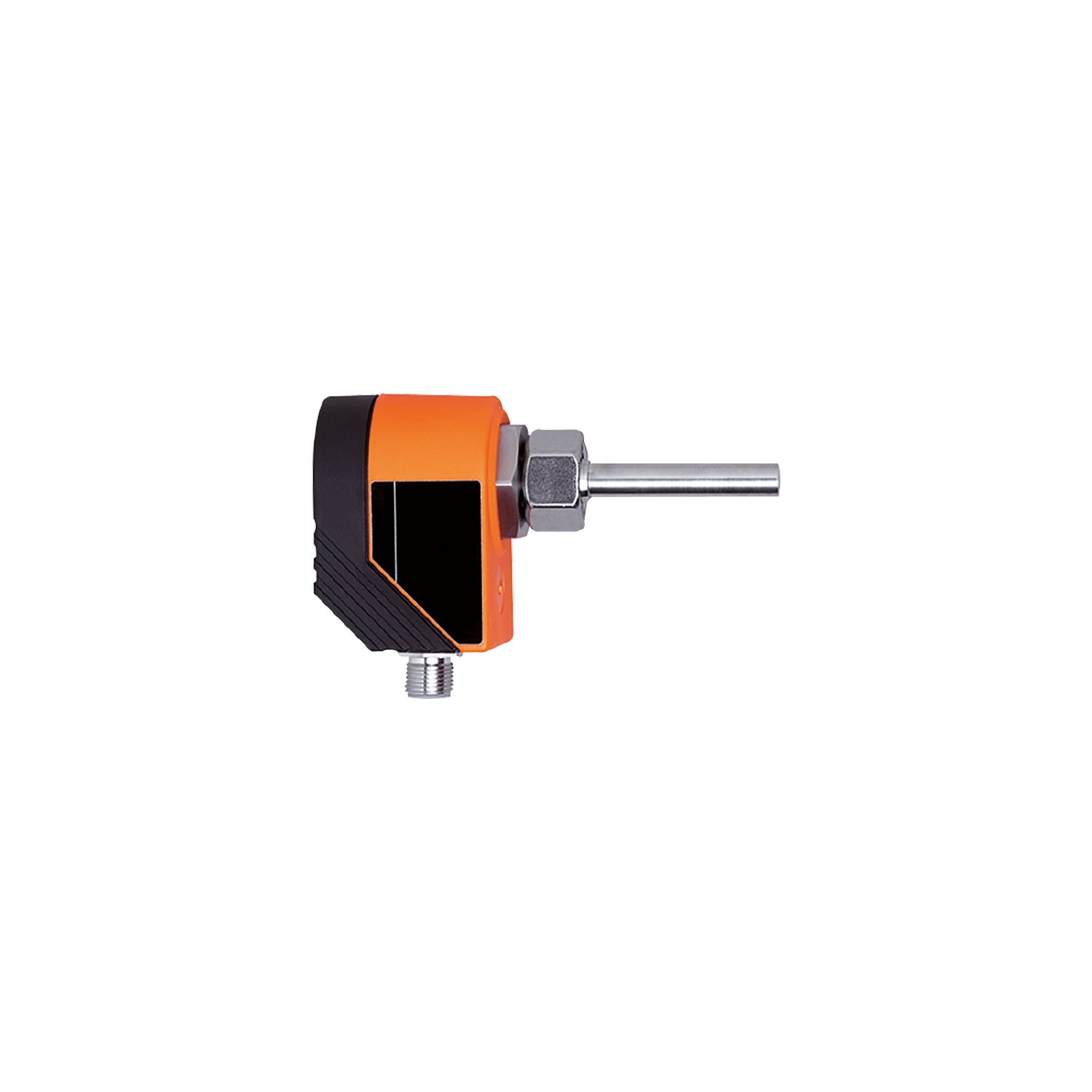

SID10ADBFPKG/US-100 представляет собой компактный электронный датчик контроля потока жидкости и газа (flow monitor) IFM Electronic серии SI, предназначенный для мониторинга и управления расходом в трубопроводах промышленных систем.
SID10ADBFPKG/US-100 - это датчик потока, построенный на принципе термического измерения изменения температуры при прохождении среды через трубопровод. Устройство может контролировать поток воды, масел, химикатов и других жидкостей, а также сжатого воздуха и технических газов. Корпус изготовлен из нержавеющей стали 316L с элементами из пластика PBT, что обеспечивает высокую химическую и механическую стойкость для работы в агрессивных промышленных средах.

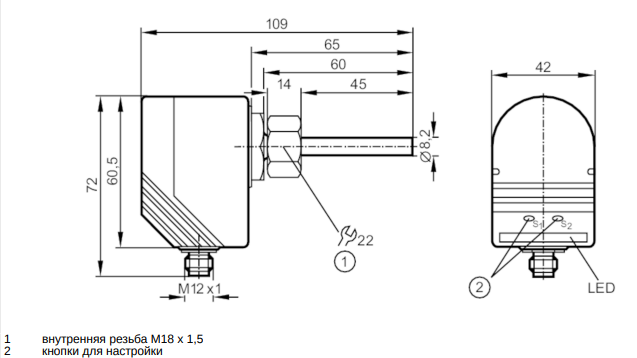

Датчик оборудован световой индикацией: зеленая светодиодная шкала LED bar показывает текущий уровень потока относительно заданного диапазона. Оранжевая и красная индикация отображает состояние коммутационного выхода - замкнутый или разомкнутый контакт. В качестве процессного подключения используется резьба G 1/2" и сенсорный стержень длиной 100 мм, что позволяет устанавливать прибор в различных конфигурациях технологических линий.
Электрическая схема включает защиту от короткого замыкания, пониженного/повышенного напряжения и переполюсовки. Два программируемых выхода PNP позволяют интегрировать датчик в системы контроля с различными сценариями управления и сигнала тревоги. Простое управление осуществляется двумя кнопками на корпусе; предусмотрена настройка пороговых значений переключения, калибровка по "высокому" и "низкому" потоку, сброс к заводским настройкам и электронная блокировка настроек от случайных изменений.
Рабочее напряжение - 18-36 В DC, рабочий диапазон потока для воды - 5-100 см/с (при 25°C), температура рабочей среды - до +70°C, время задержки включения - 10 с, ток потребления - до 60 мА.
| Фирма изготовитель | IFM Electronic |
| Серия | SI |
| Модель | SID10ADBFPKG/US-100 |
| Применение | Мониторинг потока жидкостей и газов |
| Принцип измерения | Термический |
| Диапазон измерения (вода) | 5...100 см/с (25°C) |
| Метод подключения | G 1/2", длина чувствительной части 100 мм |
| Материал корпуса | Нержавеющая сталь 316L / PBT |
| Напряжение питания | 18...36 В DC |
| Потребляемый ток | <60 мА |
| Выходы | 2× PNP, программируемые |
| Индикация | LED шкала, цветное отображение выходного состояния |
| Время задержки включения | 10 с (индикация) |
| Рабочая температура | до +70°C |
| Давление среды | макс. 100 бар |
| Корпус | IP65/IP67 |
| Настройка | Кнопочная, электронная блокировка |
- Мониторинг движения жидкостей и газов в реальном времени.
- Яркая индикация уровня потока и состояния выхода.
- Программа настройки порогов, быстрая калибровка под конкретную среду.
- Устойчивость к короткому замыканию, переполюсовке.
- Степень защиты IP65/IP67, подходит для промышленных условий.
- Электронная блокировка и сброс к заводским настройкам.
- Два цифровых выхода для гибких сценариев передачи сигнала.
IFM Electronic отмечает SID10ADBFPKG/US-100 как надежный и удобный инструмент для бесперебойного контроля потока, подходящий для разных технологических процессов. Высокая стойкость, программируемые настройки и интуитивная индикация способствуют повышению безопасности и эффективности эксплуатации системы.
