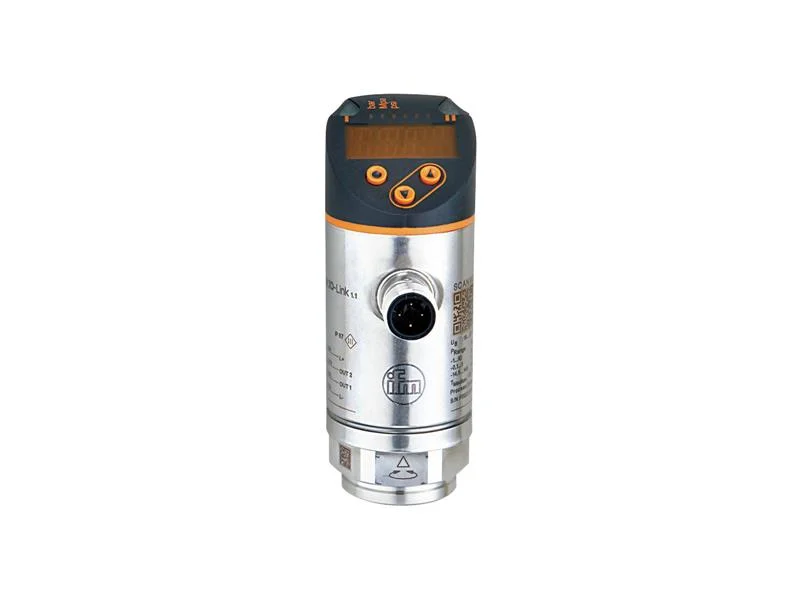

PN-010-RER14-QFRKG/US/V представляет собой датчик давления с дисплеем IFM Electronic, модель PN7094, предназначенный для измерения и контроля относительного давления в жидких и газообразных средах.
Датчик давления PN-010-RER14-QFRKG/US/V оснащён керамической емкостной мембраной, обеспечивающей высокую точность и стабильность измерений. Он измеряет давление в диапазоне от -1 до 10 бар (-14,5 до 145 psi) с возможностью контроля вакуума до -1000 мбар. Конструкция датчика предусматривает резьбовое подключение к процессу по стандарту G 1/4 (внутренняя резьба), что обеспечивает универсальность и удобство монтажа.
Прибор оборудован двумя цифровыми коммутируемыми выходами, которые являются универсальными и настраиваемыми по типу сигнала (PNP/NPN), открытым или закрытым контактом. Один из выходов поддерживает коммуникацию IO-Link версии 1.1, что повышает возможности интеграции датчика в современные системы автоматизации с возможностью удалённого мониторинга и настройки. Предусмотрен красно-зелёный программируемый дисплей для визуализации текущих значений давления и состояния устройства, что облегчает эксплуатацию и диагностику.
Датчик работает от напряжения 18…30 В постоянного тока (соответствует стандартам SELV/PELV), потребляя менее 35 мА, и имеет степень защиты IP65/IP67, что допускает его использование во влажных и пыльных условиях. Корпус датчика изготовлен из нержавеющей стали 1.4404/316L с элементами из керамики и FKM в контакте с измеряемой средой, что гарантирует долговечность и химическую стойкость.
Температурный диапазон эксплуатации варьируется от -25 до +80 °C, а время отклика составляет менее 3 мс. Устройство соответствует стандартам безопасности и качества, имеет встроенную защиту от короткого замыкания и перегрузок.
| Фирма изготовитель | IFM Electronic |
| Серия | PN7094 |
| Модель | PN-010-RER14-QFRKG/US/V |
| Диапазон измерения | -1...10 бар (-0,1…1.0 МПа) |
| Тип давления | Относительное давление, вакуум |
| Максимальное давление | 75 бар |
| Минимальное разрывное давление | 150 бар |
| Температурный диапазон среды | -25…+80 °C |
| Рабочее напряжение | 18…30 В DC |
| Ток потребления | < 35 мА |
| Выходы | 2 дискретных, программируемых, PNP/NPN, NO/NC; IO-Link |
| Защита корпуса | IP65, IP67 |
| Материалы корпуса и мембраны | Нержавеющая сталь (1.4404 / 316L), керамика, FKM |
| Присоединение к процессу | Резьбовое G 1/4 внутренняя |
| Вес | 234 г |
| Время отклика | < 3 мс |
- Высокоточный керамический измерительный элемент для надежных данных.
- Два программируемых выходных сигнала с поддержкой IO-Link для удалённого мониторинга.
- Яркий красно-зелёный дисплей с отображением давление и состояния.
- Высокая степень защиты IP65/IP67 для работы в сложных условиях.
- Корпус из нержавеющей стали с химической стойкостью.
- Быстрое время отклика и высокая стабильность измерений.
- Защита от короткого замыкания и перегрузок для длительного срока службы.
IFM отмечает, что датчик PN-010-RER14-QFRKG/US/V обеспечивает точный и стабильный контроль давления в широком диапазоне промышленных применений. Благодаря современным коммуникационным интерфейсам и удобному дисплею, он упрощает интеграцию и обслуживание систем автоматизации, повышая общую надежность и безопасность технологических процессов.
Техническое_описание_IFM_Electronic_PN-010-RER14-QFRKG/US/V.pdf
