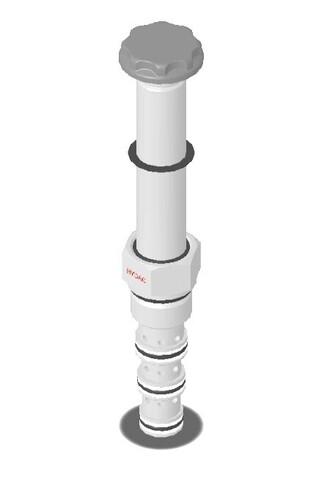

HYDAC WK10J‑01‑C‑N‑24DG представляет собой клапан с электромагнитным управлением типа 4/3 (прямодействующий), рассчитанный на давление до 350 бар, поток до 23 л/мин, с питанием 24 VDC через Deutsch-разъём. Часто ищут как "HYDAC WK10J‑01‑C‑N‑24DG cartridge valve".
Модель WK10J‑01‑C‑N‑24DG входит в серию cartridge‑клапанов WK10J‑01 от HYDAC Fluidtechnik - прямодействующего 4-портового, 3-позицонного золотникового клапана. Он предназначен для управления гидравлическими потоками в компактных блоках и системах.
Когда катушка не активирована, клапан связывает порты 2 и 4 с портом 1, блокируя порт 3. При активации катушки S1 поток идет из порта 3 в 4 и из 2 в 1; при питании S2 — из 3 в 2 и из 4 в 1. Клапан выдерживает до 350 бар, номинальный поток 23 л/мин при давлении до 207 бар, допускается вязкость до 420 мм²/с .
Катушка рассчитана на 24 VDC DC тип, ток ≈0.8 А при +20 °C, встроенный мост выпрямителя позволяет подавать AC. Есть защита ±15 % напряжения. Материалы: корпус - легированная сталь, золотник - закалённый стальной спул, уплотнения NBR стандартные опционально FKM при повышенной температуре.
Температурный диапазон среды: −20…+100 °C до +120 °C с FKM, окружающий воздух: −20…+60 °C. Внутренние утечки минимальны ≈164 см³/мин при 207 бар и 34 мм²/с. Масса клапана ≈0.67 кг, катушкой ≈0.19 кг. Установка через SAE‑10 гнездо cavity FC10‑4.
| Производитель | HYDAC Fluidtechnik GmbH (Германия) |
| Серия | WK10J‑01 Solenoid Cartridge Valves (4/3‑позиционный) |
| Модель | WK10J‑01‑C‑N‑24DG |
| Тип | Cartridge 4/3 spool‑type, direct‑acting |
| Максимальное давление | 350 бар |
| Номинальный расход | 23 л/мин (при ≤207 бар) |
| Утечка внутреняя | ≈164 см³/мин при 207 бар и вязкости 34 мм²/с |
| Питание катушки | 24 VDC (DC coil), ток ≈0.8 А при 20 °C |
| Разъём подключения | Deutsch DG 2‑pin axial |
| Тип уплотнений | NBR (стандарт), опция FKM |
| Температура рабочей среды | −20…+100 °C (до +120 °C с FKM) |
| Темп. окружающей среды | −20…+60 °C |
| Вязкость рабочей жидкости | 7.4…420 мм²/с |
| Материалы корпуса и золотника | Сталь, закалённый и шлифованный спул |

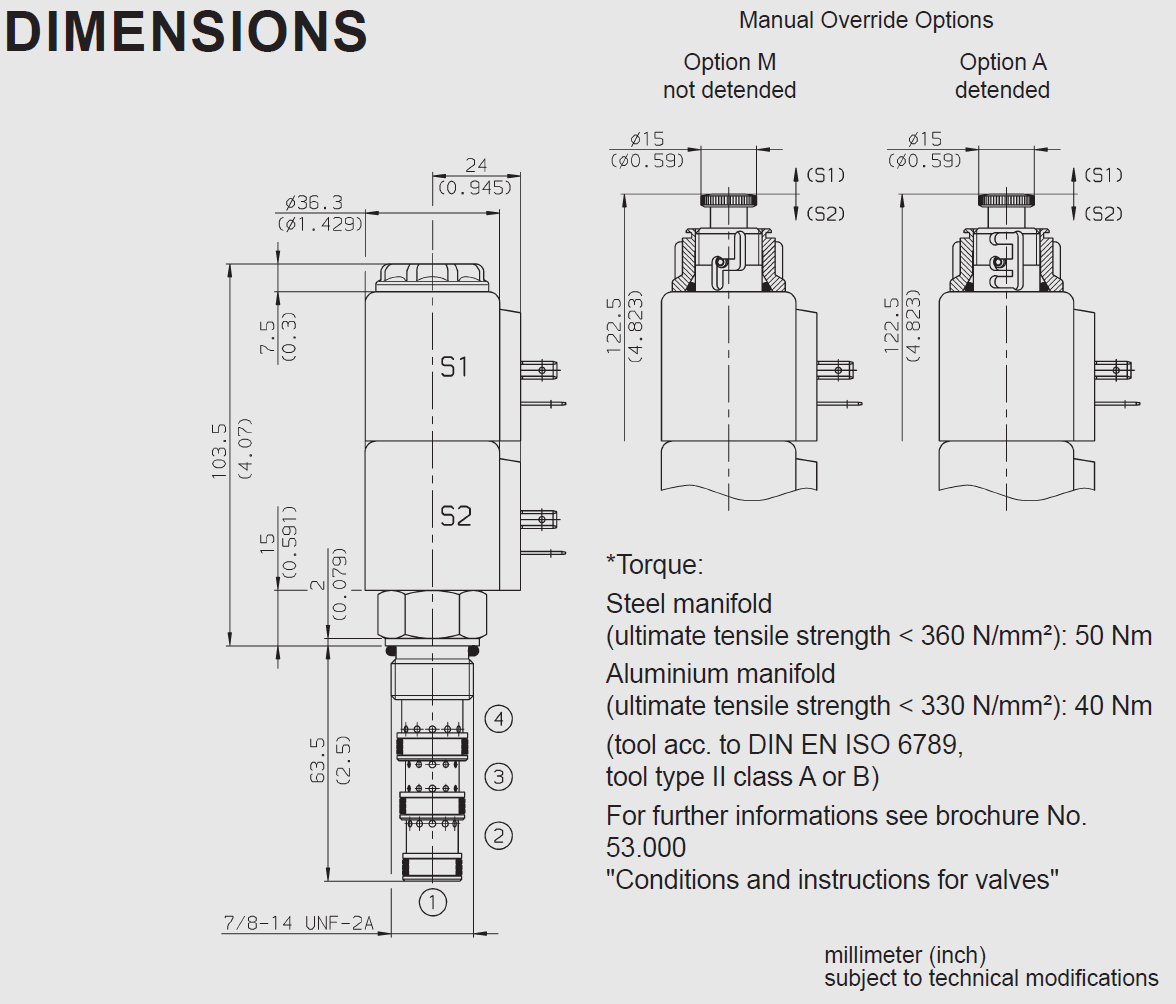

| Вес (клапан / катушка) | ≈0.67 кг / ≈0.19 кг |
| Гнездо для установки | SAE‑10 (cavity FC10‑4) |
- Прямодействующее управление: высокое давление до 350 бар и стабильный поток.
- Deutsch‑разъём DG увеличивает надёжность подключения в агрессивных условиях.
- Минимальные внутренние утечки и высокая скорость переключения.
- Универсальные уплотнения: NBR стандарт, FKM опционально для +120 °C.
- Удобный монтаж: cartridge-клапан установленный в SAE‑10 гнездо.
- Масса и размеры позволяют интеграцию в компактные гидравлические блоки.
В обесточенном состоянии клапан WK10J‑01‑C‑N‑24DG пропускает поток из портов 2 и 4 в порт 1 и блокирует порт 3. Активирующая катушка S1 или S2 перенаправляет потоки соответствующим образом. Максимальное давление: 350 бар, номинальный расход: 23 л.
