HYDAC FSK-254-2.5/O/FT200/12 представляет собой поплавковый индикатор уровня жидкости с электрическим выключателем и встроенным термометром. Он предназначен для одновременного визуального контроля уровня рабочей среды и выдачи электрического сигнала при достижении заданного порогового значения. Этот прибор широко используется в гидравлических баках, резервуарах и промышленных системах.
Датчик FSK-254-2.5/O/FT200/12 производится компанией HYDAC, одним из ведущих мировых поставщиков гидравлических и фильтрационных систем. Он является частью серии FSK, которая включает в себя индикаторы уровня с электрическими функциями.
Расшифровка артикула:
- FSK: Обозначает "Fluid level sensor" (датчик уровня жидкости).
- 254: Указывает на межосевое расстояние между крепежными болтами - 254 мм.
- 2.5: Обозначает серию и конструкцию поплавка.
- O: Указывает на функцию переключения - размыкание контакта при падении уровня ниже заданного порога (Normally Open, N.O.).
- FT200: Обозначает наличие встроенного термометра с зондом длиной 200 мм.
- 12: Указывает на диаметр резьбы крепежных болтов - М12.

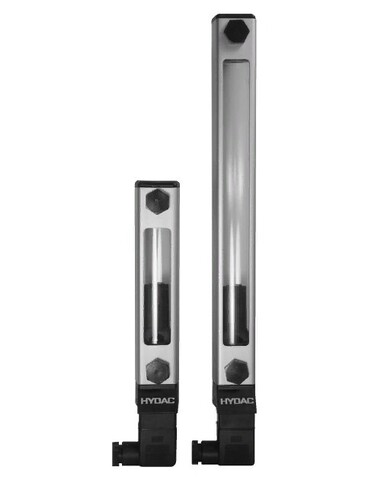

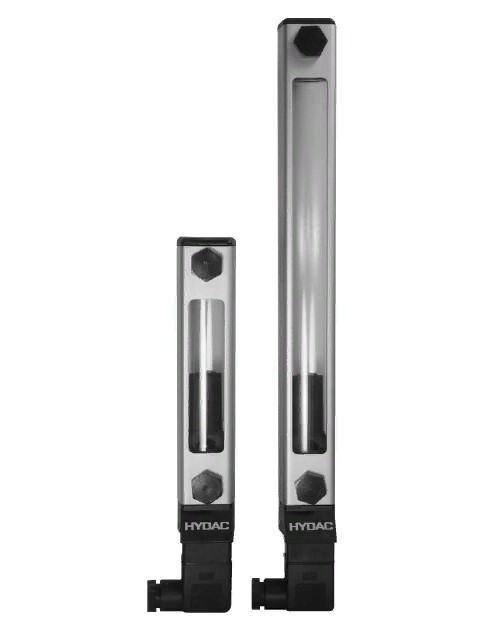

Устройство состоит из прозрачной трубки, по которой перемещается поплавок со встроенным магнитом. Когда уровень жидкости меняется, поплавок движется, и его магнитное поле замыкает или размыкает герконовый контакт, расположенный в корпусе прибора, выдавая электрический сигнал. Это делает датчик бесконтактным и надежным.
Встроенный термометр позволяет одновременно контролировать и температуру рабочей среды. Это особенно важно в гидравлических системах, где перегрев масла может привести к серьезным поломкам.
| Фирма-изготовитель | HYDAC Technology GmbH |
| Серия | FSK |
| Модель | FSK-254-2.5/O/FT200/12 |
| Индикатор уровня жидкости | Электрический и визуальный индикатор уровня |

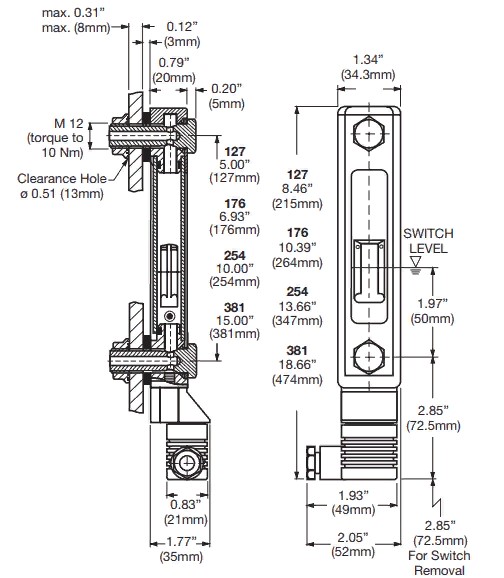

| Размер (центры монтажных отверстий) | 10 дюймов |
| Уплотнения | Фтороуглерод |
| Термометр | Зонд-термометр (200 мм-7,87" LG) |
| Болт с шестигранной головкой | Болт M12 x 1.75 |
| Межосевое расстояние | 254 мм |
| Тип переключателя | Герконовый контакт |
| Функция переключения | Нормально разомкнутый (Normally Open, N.O.) |
| Максимальное напряжение | 50 В AC/DC |
| Максимальный ток | 0,2 А |
| Температура эксплуатации | от -20°C до +95°C |
| Максимальное давление | 0,5 бар |
- Двойной контроль- Одновременное измерение уровня и температуры.
- Надежность- Бесконтактный принцип работы герконового контакта.
- Простота монтажа- Стандартные межосевые размеры и крепление.
- Визуальная индикация- Четкий поплавок для визуального контроля.
HYDAC позиционирует серию FSK как надежное и экономичное решение для контроля уровня и температуры в гидравлических системах. Производитель подчеркивает, что эти устройства обеспечивают высокую надежность и точность измерений, что делает их незаменимыми для защиты оборудования от работы без рабочей среды и от перегрева.
