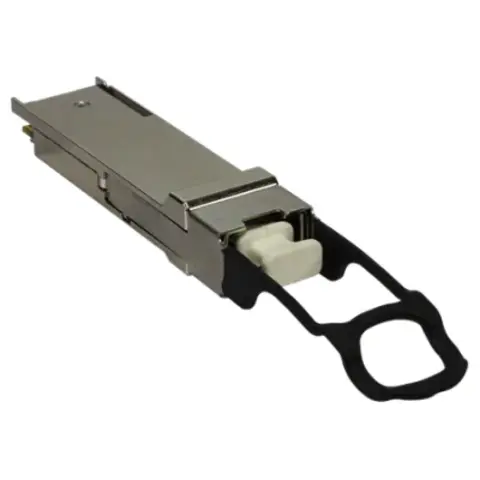

Huawei QSFP-40G-iSR4 представляет собой оптический трансивер форм-фактора QSFP+ для передачи данных на скорости 40 Гбит/с по многомодовому волокну на длине волны 850 нм. Используется в сетевом оборудовании Huawei, таком как коммутаторы и роутеры, для коротких соединений внутри дата-центров до 150 м по OM4 MMF или 100 м по OM3, с возможностью разбиения на 4x10G.
Huawei QSFP-40G-iSR4 - это компактный многоканальный оптический модуль, разработанный для высокоскоростных соединений в условиях ограниченной дальности. Он работает по стандарту 40GBASE-iSR4 (и совместим с 40GBASE-SR4), используя четыре параллельных канала по 10.3 Гбит/с каждый. На передаче применяются VCSEL-лазеры длиной волны 850 нм, а на приёме - PIN-фотодиоды. Модуль подключается через MPO/MTP (12-волоконный, тип B female), что позволяет работать как в режиме 40G full-duplex, так и в breakout-режиме для подключения к четырём SFP+ модулям 10GBASE-SR. Максимальная дальность - 150 м на OM4 MMF или 100 м на OM3, что идеально для внутристенного или междустойкового монтажа в стойках дата-центра.
Технически трансивер поддерживает встроенный CDR для каждого канала, обеспечивая стабильность сигнала на скоростях до 10.3125 Гбит/с. Цифровая диагностика DDM/DOM доступна через I2C-интерфейс по MSA SFF-8436, позволяя мониторить в реальном времени температуру 0-70°C, мощность TX/RX, напряжение и ток. Выходная оптическая мощность TX - от -7.6 до +0.5 дБм на канал, чувствительность RX - до -9.5 дБм, перегрузка RX - +2.4 дБм, отношение стирания >3 дБм. Потребление энергии низкое - менее 1.9 Вт типично 1.5 Вт, питание 3.3 В, горячая замена без прерывания трафика. Парт-номер: 02310MHR. Модуль соответствует IEEE 802.3ba, QSFP+ MSA, RoHS и предназначен для enterprise- и дата-центровых switches Huawei вроде CloudEngine серий 6800/7800.
В эксплуатации это решение экономит пространство и кабели: один MPO-кабель заменяет четыре duplex LC для 10G. Подходит для агрегации данных, HPC-сетей, InfiniBand SDR/DDR/QDR и OTU3. Рабочая температура COM 0-70°C, хранение -40-85°C. Надёжность подтверждена тестами на совместимость с Huawei-оборудованием, низким энергопотреблением и долговечностью VCSEL-источников.
- 4-канальный parallel optics для 40G или breakout 4x10GBASE-SR.
- VCSEL/PIN оптика на 850 нм для коротких MMF-соединений до 150 м.
- Низкое потребление <1.9 Вт, горячая замена и DDM-мониторинг.
- Рабочий диапазон 0-70°C, RoHS, IEEE 802.3ba совместимость.
QSFP-40G-iSR4 обеспечивает высокую плотность соединений в дата-центрах с поддержкой 40GBASE-SR4 и разбиения на 4x10G, минимизируя энергозатраты и упрощая миграцию на 40G без замены кабелей.
