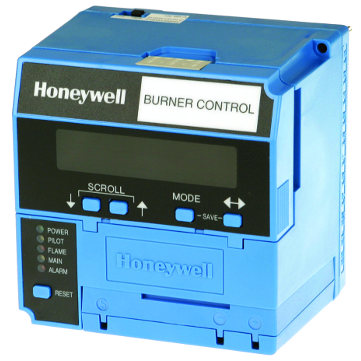

Honeywell RM7800L1087 представляет собой микропроцессорный контроллер горения/программируемый релейный модуль, широко известный как контроллер горения, используемый для управления и защиты газовых, масляных или комбинированных горелок.
Honeywell RM7800L1087 представляет собой усовершенствованный программируемый контроллер горения серии 7800, часто именуемый блоком контроля горения RM7800L. Контроллер предназначен для автоматического управления одной горелкой с поджигом и контрольными функциями для газовых, жидкотопливных или комбинированных систем отопления. Этот контроллер обеспечивает полную автоматизацию коммутации клапанов, ступенчатого или плавного розжига, контроль пламени. Внутри монтируется микропроцессор, обеспечивающий точное исполнение последовательности работы горелки. В модели RM7800L1087 доступны функции Valve Proving System для проверки герметичности клапана топлива, настройка времени главного и пилотного горения (4–10 с, 10–15 с), а также опция досрочного прекращения искры Early Spark Termination 5 с для защиты оборудования. Устройство оснащено встроенным S7800A1142 дисплеем для настройки параметров и визуального контроля состояния, а также комплектом LED-индикаторов и переключателем Run/Test. Интеграция с периферией возможна через Modbus или ControlBus, а размещается модуль на Q7800А/В платах с опциональными картами удалённого отображения или самостоятельного таймера флеш-пуража. Контроллер работает при напряжении 120 VAC, с потреблением до 10 Вт, в температурном диапазоне –40…+60 °C, влажность до 85%, выдерживает вибрацию 0.5 g, благодаря чему подходит для применения в промышленных котлах, печах, обогревателях и системах водонагрева.
| Производитель | Honeywell (США) |
| Серия | 7800 Series Relay Modules (RM7800L) |
| Модель | RM7800L1087 |
| Напряжение питания | 120 VAC, 50/60 Гц |
| Потребление | ≤10 Вт |
| Диапазон температур | –40…+60 °C (эксплуатация), –40…+66 °C (хранение) |
| Влажность | до 85% RH (без конденсации) |
| Виброустойчивость | 0.5 g |
| Пилотное горение | регулируемое 4 или 10 сек |
| Основное горение | регулируемое 10 или 15 сек |
| Досрочное прекращение искры | 5 сек |
| Поддержка интерфейсов | Modbus, ControlBus, опционально удалённый дисплей |
| Память | Энергонезависимая — сохраняет историю и состояния |
| LED-индикаторы | 5 статусов + Power/Lockout Blink |
| Поддерживаемые пламегасители (амплификаторы) | LHL/LF, HF, сменные |
- Полностью автоматизированное управление горением — от предпуржа до безопасного завершения.
- Valve Proving System — проверка герметичности запорных клапанов.
- Память событий — сохраняет тревоги и историю отключений.
- Сменные амплификаторы пламени — гибкая адаптация под различные системы контроля.
- Дисплей + кнопки RUN/TEST — удобная настройка и визуальная информация.
- Интерфейсы Modbus и ControlBus — интеграция с системами автоматизации.
- Настройка времени горения — под конкретные требования оборудования.
- Соответствие нормам безопасности — UL, CSA, FM, IRI, FCC.
Контроллер обеспечивает программируемое управление горением с функцией проверки клапанов (VPS), сохраняет историю событий и настраиваемое время горения. Интегрированный дисплей и логика самодиагностики делают эксплуатацию безопасной и эффективной, соответствуя современным требованиям автоматизации .
