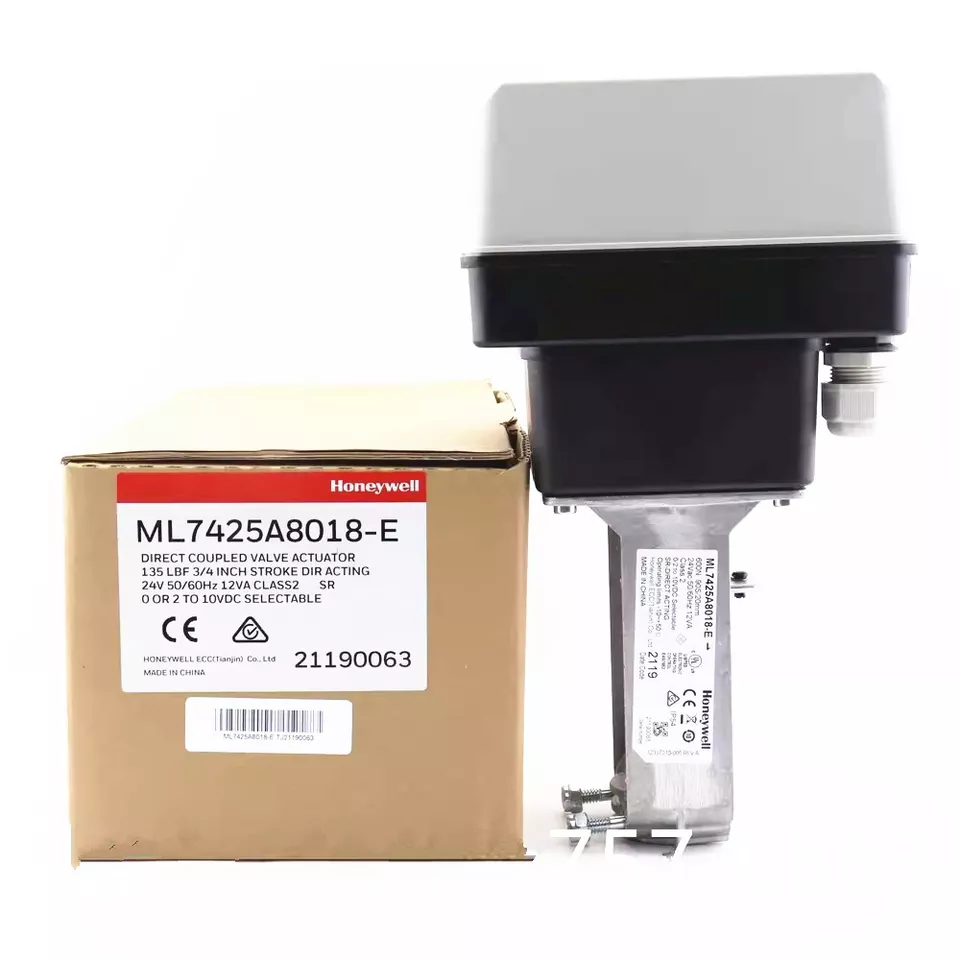

Honeywell ML7425A8018‑E представляет собой электрический линейный привод (электропривод линейный клапан, actuator), широко известен как «ML7425A8018‑E привод клапана 20 мм», используется для модулирующего управления HVAC‑системами и отопительными клапанами.

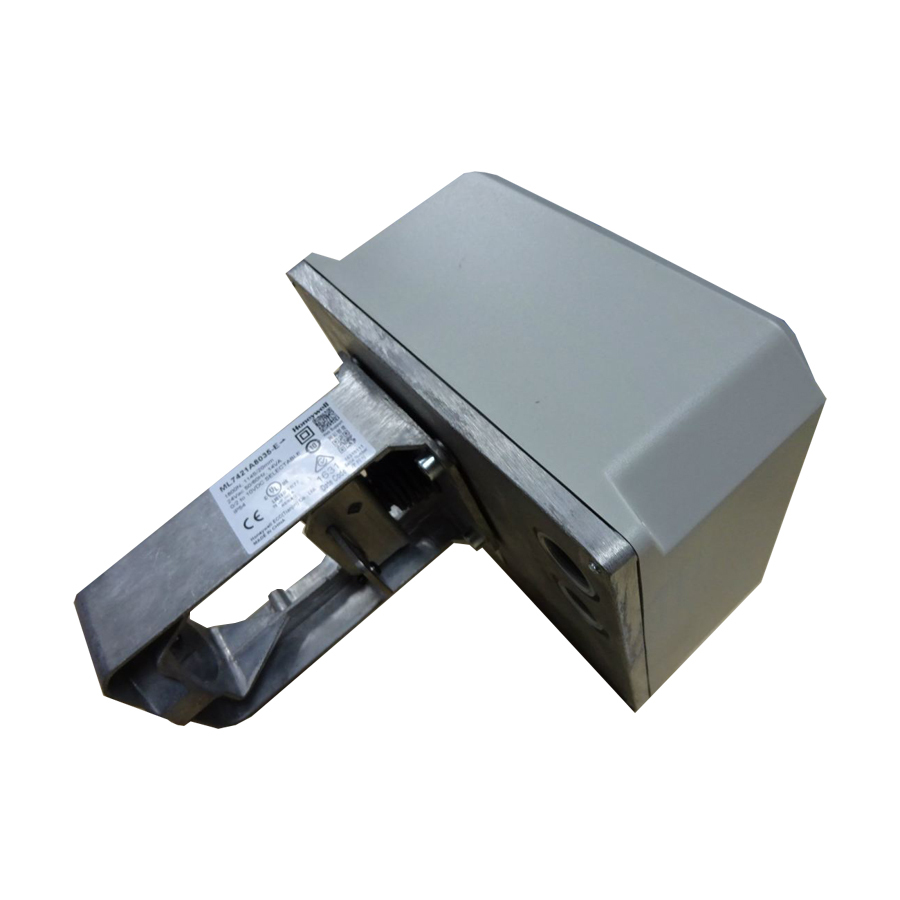

Привод ML7425A8018‑E представляет собой модификацию линейки ML7425 от Honeywell, представляющая собой модулирующий электрический линейный привод с возвратом пружиной. Привод предназначен для управления HVAC-клапанами и заслонками при аналоговом сигнале управления 0…10 VDC или 2…10 VDC. На основе синхронного двигателя и редуктора, привод преобразует электрический сигнал в линейное движение штока длиной 20 мм, создавая усилие ≥600 N. При отключении питания возвращается в заданное безопасное положение за 12 секунд благодаря встроенной пружине. Напряжение питания — 24 VAC ±15% 50/60 Hz при потреблении 12 VA. Живой и обратный сигнальные входы 2…10 V поддерживают прямое и обратное направление, обеспечивая функциональность прямого или реверсивного действия . Также предусмотрена обратная связь 2…10 VDC с нагрузкой до 1 mA . Корпус изготовлен из ABS-пластика и стеклопластика, установлен на алюминиевом основании. Прибор имеет степень защиты IP54, рабочую температуру –10…+50 °C и может использоваться с рабочей средой до 150 °C (при использовании высокотемпературного комплекта — до 220 °C) . Общий вес — ~2.4 кг. Прибор прост в установке — без доп. механических связей и регулировок, оснащён поворотной ручкой для ручного управления и элементами ограничения усилия. Если питание отключено, шток автоматически возвращается в безопасное завершённое положение, выбранное пользователем. Модели HVAC-клапанов типа Honeywell V5011, V5013 сертифицированы для работы с этим приводом, соответствуют DIN 14597.
| Производитель | Honeywell International Inc. (США) |
| Серия | ML7425A |
| Модель | ML7425A8018‑E |
| Питание | 24 VAC ±15%, 50/60 Hz |
| Потребление | 12 VA |
| Длина хода штока | 20 мм |
| Усилие на штоке | ≥600 N |
| Время рабочего хода | 60 Hz — 90 с; 50 Hz — 1 мин |
| Время возврата (пружина) | 12 с |
| Входной сигнал | 0…10 VDC или 2…10 VDC |
| Сигнал обратной связи | 2…10 VDC, нагрузка ≤1 mA |
| Режим действия | Direct/Reverse |
| Температура среды | –10…+50 °C |
| Температура среды до | до 150 °C (220 °C с комплектом) |
| Степень защиты | IP54 |
| Масса | 2.4 кг |
| Материалы | ABS-FR, стеклопластик, алюминий |
- Пружинный возврат — обеспечивает безопасную позицию при обрыве питания.
- Аналоговый вход/выход 2…10 V — обеспечивает точное позиционирование.
- Высокое усилие — ≥600 N, подходит для тяжёлых клапанов.
- Ручная регулировка — без инструмента.
- Защита IP54 — устойчивость к пыли и брызгам.
- Обратное/прямое действие — переключатель на плате.
- Поддержка высоких температур — до 150 °C, с доп. комплектом до 220 °C.
- Надёжный корпус — Flame-retardant UL94‑V0.
- Совместим с HVAC‑клапанами типа V5011/V5013, сертифицирован по DIN 14597.
- На пике DIY удобства — без регулировок, быстрое крепление на клапан.
Электрические линейные приводы клапанов с пружинным возвратом ML7425 — это регулирующие приводы, используемые с контроллерами с аналоговым выходом 0–10 В постоянного тока или 2–10 В постоянного тока. Они управляются стандартными клапанами Honeywell в системах отопления, вентиляции и кондиционирования воздуха. Модели с пружинным возвратом обеспечивают заданное положение клапана в случае отключения питания.
