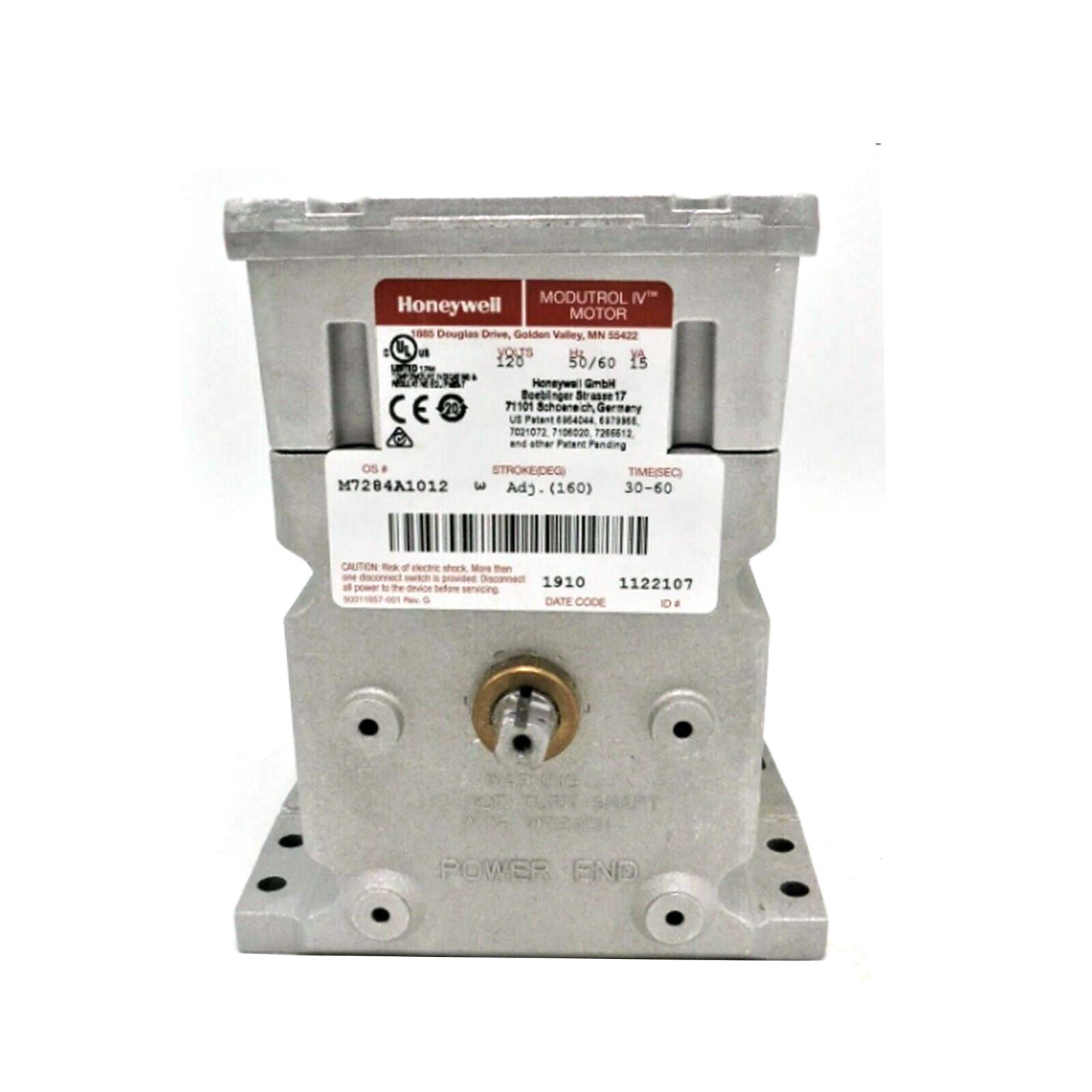

Honeywell M7284A1012 представляет собой мощный модульный электропривод Modutrol IV, управляемый 4–20 мА сигналом, с усилием 150 lb‑in (≈17 Nm) и скоростью хода 30–60 с для дроссельных заслонок и клапанов в HVAC-системах. Применяется такой привод в котлах, кондиционерах и вентиляционных установках.
Honeywell M7284A1012 представляет собой модульный электропривод серии Modutrol IV для дроссельных заслонок и клапанов HVAC-предназначения. Электропривод оснащён асинхронным двигателем на 120 VAC и может работать как с токовыми (4–20 мА), так и с напряженческими (2–10 VDC) сигналами управления. Привод обеспечивает мощность 150 lb‑in (≈17 Nm), что позволяет эффективно регулировать средние и крупные заслонки; настройка хода осуществляется вручную в диапазоне от 90° до 160°, с заводской предварительной установкой на 160°. Скорость полной трансляции у этого электропривода регулируется от 30 до 60 секунд, обеспечивая плавное перемещение. Для защиты при монтаже имеется встроенная клеммная коробка с уровнем погодозащиты NEMA 3, что позволяет устанавливать устройство вертикально вне щита . Конструкция включает двойной квадратный вал по обеим сторонам, что значительно упрощает механическую адаптацию и обслуживание. Питание — универсальное 120 VAC, потребляемая мощность до 15 VA. Продуманная элементная база и алюминиевый корпус обеспечивают устойчивость к температурам от –40 °F до +150 °F (–40…+65 °C). Встроенный внутренний трансформатор позволяет работать от 24 VAC при наличии соответствующей модификации устройства. Привод совместим со сторонними контроллерами, позволяет использовать механический ход с функцией обрыва сцепления для ручного регулирования. Имеет удобные клеммы и адаптеры для разных условий монтажа.
| Производитель | Honeywell International Inc. (США) |
| Серия | Modutrol IV Motors (Series 71/72) |
| Модель | M7284A1012 |
| Управляющий сигнал | Модулирующий 4–20 mA (есть версии 2–10 VDC) |
| Напряжение питания | 120 VAC, 50/60 Hz |
| Удерживаемый крутящий момент | 150 lb‑in ≈ 17 Nm |

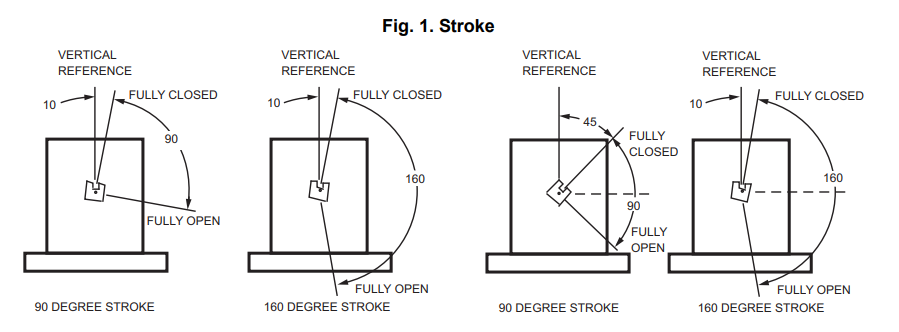

| Регулируемый угол хода | 90–160°, заводская настройка — 160° |
| Скорость хода | 30–60 с |
| Потребление энергии | До 15 VA |
| Температурный диапазон | –40 °F…+150 °F (–40…+65 °C) |
| Защита корпуса | NEMA 3 при вертикальном монтаже |
| Клеммная система | Винтовые; есть быстрая колодка |
| Материал корпуса | Литой алюминий |
| Вал | Двунаправленный квадратный вал 3/8″ |
| Вес | ~3.4 кг |
- Сильный крутящий момент: 17 Nm подходит даже для больших заслонок.
- Гибкий угол хода: 90–160° с ручной и автоматической настройкой.
- Управление 4–20 mA/2–10 V: легко интегрируется в контроллеры HVAC.
- Плавная скорость: 30–60 сек для аккуратного перемещения.
- Температурная стойкость: работает от –40 до +65 °C.
- Прочная конструкция: корпус из алюминия + двойной вал.
- Удобное подключение: встроенная клеммная коробка, крепления.
- Защита от погодных условий: NEMA 3 при вертикальном положении.
- Нет пружинного возврата: удерживает позицию даже если пропадает питание.
- Совместимость с аксессуарами: есть трансформатор, вспомогательные контакты, адаптеры.
Honeywell позиционирует M7284A1012 как часть серии Modutrol IV: “надёжный и гибкий привод, обеспечивающий пропорциональное позиционирование заслонок и клапанов. Встроенный трансформатор, механический регулируемый ход и конструкция с высоким крутящим моментом делают его эффективным решением для сложных задач управления HVAC.”
