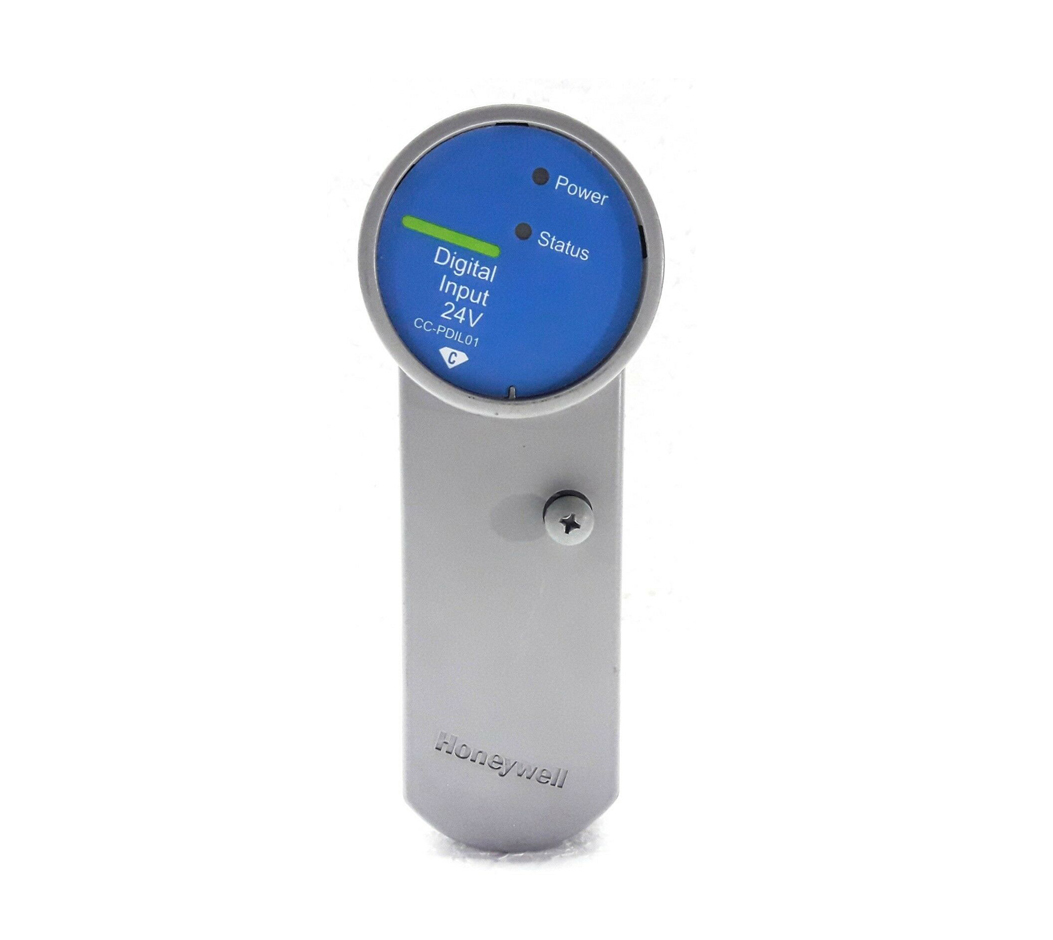

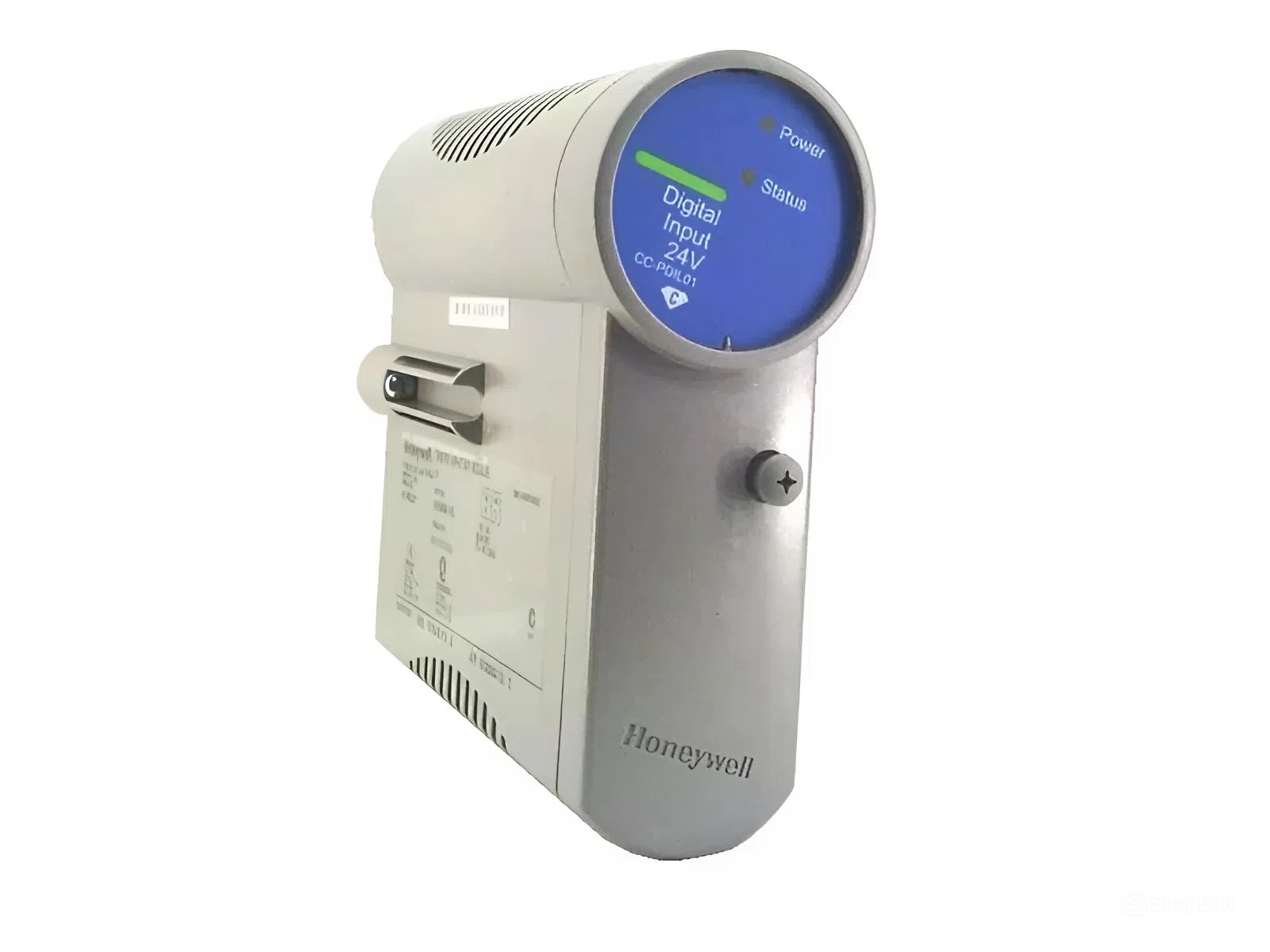

Honeywell CC‑PDIL01 представляет собой модуль цифровых входов 24 V DC из семейства Experion Series‑C, предназначенный для подключения до 32 дискретных сигналов. Используется такой модуль в промышленных системах автоматизации и DCS для надёжного контроля состояния полевых устройств.
Модуль CC‑PDIL01 от Honeywell (размер 51405040‑175) является промышленным цифровым входным модулем для системы Experion PKS C‑ Series, который обеспечивает интерфейс с до 32 входными сигналами 24 V DC. Он снабжён встроенным питанием для датчиков (полевое питание), что упрощает архитектуру системы, устраняя необходимость в дополнительных marshalling-блоках . Благодаря оптической гальванической развязке 1500 VAC/DC и отказоустойчивым диагностическим функциям — таким, как определение обрыва линии и проверка целостности сигнала — CC‑PDIL01 обеспечивает высокую надёжность и безопасность работы. При этом каждый канал имеет параметры ON/OFF порогов: минимальный ток 3 мA/13 V, максимум 1.2 мA/5 V. Модуль поддерживает архитектуру с возможностью сопряжения полевых и системных шин (non‑redundant 9″ или redundant 12″), оптимизируя установку в стойке управления. Он совместим с системами DCS Honeywell (Experion PKS, TDC3000), обеспечивает проверенные протоколы диагностики и соответствует нормам безопасности, включая RoHS и небезопасную среду (Non-incendive field).
| Производитель | Honeywell Process Solutions |
| Серия | Experion Series‑C I/O (C300 System) |
| Модель | CC‑PDIL01 |
| Напряжение питания | 18…30 V DC |
| Каналы | 32 цифровых входа 24 V DC |
| Изоляция | 1500 VAC RMS / ±1500 VDC, оптическая |
| Порог ON / ток | ≥ 13 V / ≥ 3 mA |
| Порог OFF / ток | ≤ 5 V / ≤ 1.2 mA |
| Сопротивление входа | 4.2 kΩ |
| Встроенное полевое питание | Есть (non-incendive field power) |
| Диагностика | Open‑wire, целостность канала, direct/reverse logic |

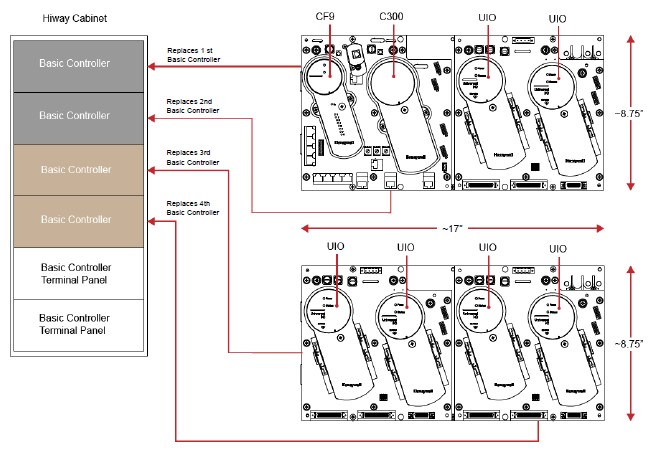

| Монтаж | Non‑redundant 9″ / Redundant 12″ стойка |
| Рабочая температура | –40…+85 °C |
| Вибростойкость | 1 g, 5 – 2000 Hz |
| Вес | ~0.11 кг |
Модули ввода-вывода серии C (Series C I/O Modules) вместе с модулями подключения ввода-вывода (IOTA) выполняют диагностику модулей, опрос и обработку всех данных и событий, поступающих с полевых устройств. Для более эффективного использования ресурсов контроллера обработка ввода-вывода осуществляется отдельно от выполнения управляющих функций, что обеспечивает:
Полную независимость частоты опроса ввода-вывода от количества I/O, загрузки контроллера, обработки и сигнализации;
Более эффективное использование возможностей продвинутых управляющих процессоров;
Возможность дальнейшего расширения системы ввода-вывода в будущем.
