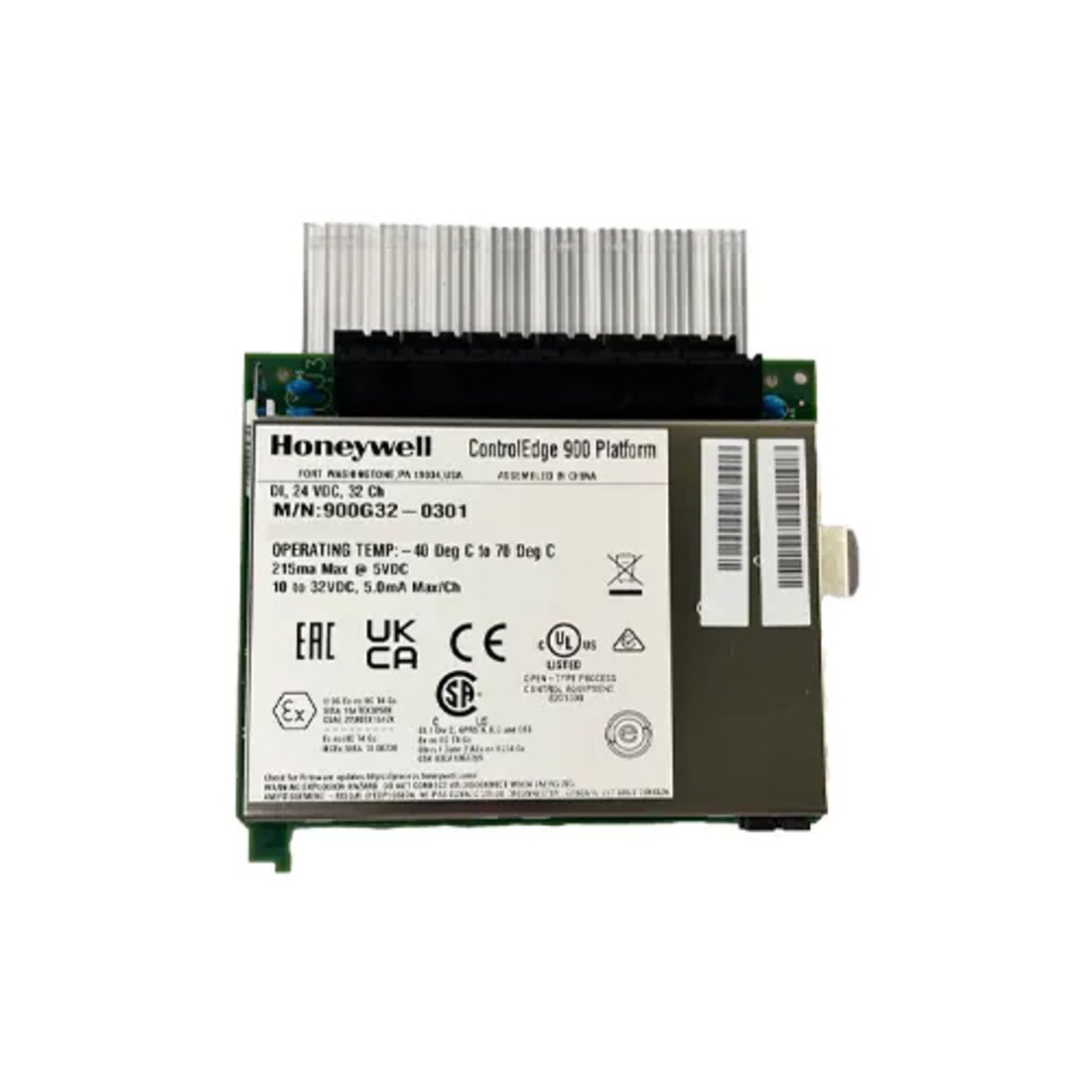

Honeywell 900G32-0301 представляет собой высокоёмкостной цифровой входной модуль для платформы управления ControlEdge HC900, обеспечивающий подключение до 32 дискретных каналов 24 В DC с гальванической изоляцией. Модуль применяется для сбора сигналов от переключателей, датчиков, релейных и цифровых устройств в промышленных системах автоматизации и промышленного мониторинга.
Модель 900G32-0301 разработана для применения в промышленных автоматизированных системах, в том числе системах управления процессами, мониторинга производственного оборудования, системах безопасности и сбора данных. Модуль обеспечивает работу с входными напряжениями от 10 до 32 В DC, а его 32 дискретных канала организованы в две группы по 16, каждая группа с отдельной гальванической изоляцией до 30 В DC, что повышает общую отказоустойчивость и электробезопасность системы.
Каждый входной канал имеет номинальный ток 3,5 мА при 24 В, входное сопротивление 6,9 кОм, а пороги переключения составляют минимум 9,5 В для состояния "Вкл" и максимум 3,5 В для состояния "Выкл". Модуль характеризуется коротким временем отклика (не более 5 мс для включения и выключения) и широким диапазоном рабочих температур от -40 до +70 °C, что позволяет использовать его в условиях жесткой эксплуатации.
900G32-0301 реализует автоматическое обнаружение состояния каналов, поддерживает функции мониторинга и диагностики, его компактный корпус 137×35,6 мм легко монтируется в стандартные шкафы. Устройство подходит для систем промышленной автоматизации, мониторинга технологических объектов, контроля состояния оборудования, датчиков аварий/охранных систем, и других цифровых приложений.
| Производитель | Honeywell |
| Модель | 900G32-0301 |
| Серия | ControlEdge HC900 |
| Тип | Цифровой входной модуль Digital Input |
| Количество входов | 32 разделены на 2 группы по 16 |
| Диапазон напряжения | 10-32 В DC |
| Номинальный ток | 3.5 мА @ 24 В DC |
| Минимальный ток «Вкл» | 1.0 мА |
| Макс. ток «Выкл» | 0.7 мА |
| Входное сопротивление | 6.9 кОм |
| Гал. изоляция | 2×16 до 30 В DC между группами |
| Время отклика | ≤ 5 мс |
| Рабочая температура | -40…+70 °C |
| Размеры | 137 × 35.6 мм |
| Вес | 0.175 кг |

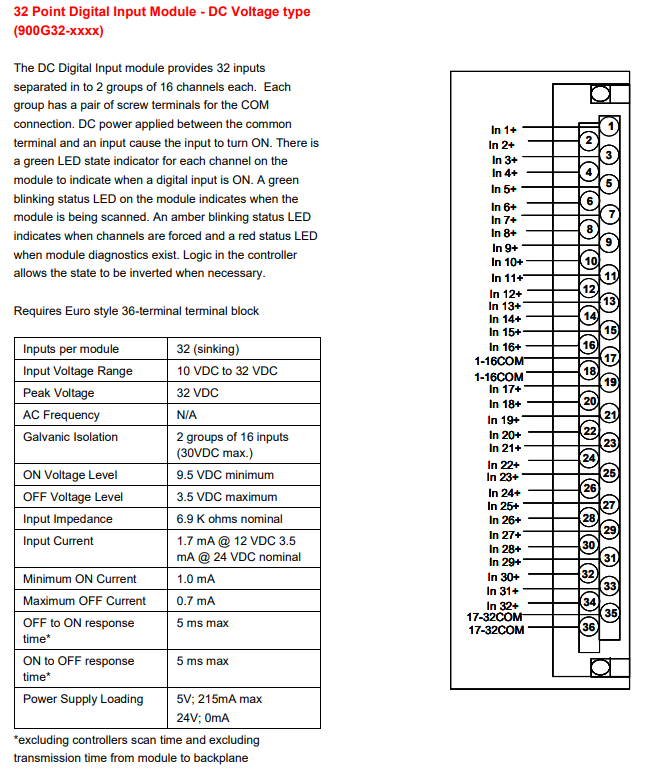

Модуль цифрового входа постоянного тока имеет 32 входа,
разделённых на 2 группы по 16 каналов в каждой. Каждая
группа имеет пару винтовых клемм для подключения COM.
Подключение постоянного тока между общей
клеммой и входом приводит к включению входа.
Для каждого канала на модуле имеется
зелёный светодиодный индикатор состояния, указывающий на включение цифрового входа.
Мигающий зелёный светодиод состояния на модуле указывает на сканирование модуля.
Мигающий жёлтый светодиод состояния
указывает на принудительное включение каналов, а красный светодиод состояния
на наличие диагностики модуля. Логика контроллера
позволяет при необходимости инвертировать состояние.
Входов на модуль: 32 (токовый)
Диапазон входного напряжения: 10–32 В постоянного тока
Пиковое напряжение: 32 В постоянного тока
Частота переменного тока: нет данных
Гальваническая развязка: 2 группы по 16 входов
(30 В постоянного тока макс.)
Уровень напряжения включения: 9,5 В постоянного тока мин.
Уровень напряжения выключения: 3,5 В постоянного тока макс.
Входное сопротивление: 6,9 кОм (номинальное)
Входной ток: 1,7 мА при 12 В постоянного тока; 3,5 мА при 24 В постоянного тока номинально
Минимальный ток включения: 1,0 мА
Максимальный ток выключения: 0,7 мА
Время отклика «ВЫКЛ. – ВКЛ.»*
макс. 5 мс
Время отклика «ВКЛ. – ВЫКЛ.»*
макс. 5 мс
Нагрузка источника питания: 5 В; 215 мА макс.
24 В; 0 мА
- Одновременное подключение до 32 дискретных сигналов 24 В DC
- Две независимые группы входов с гальванической изоляцией для повышения надежности
-Быстрый отклик, стойкость к промышленным условиям, широкий температурный диапазон
- Компактный монтаж, простота интеграции в шкафы и контроллеры серии HC900
- Подходит для задач мониторинга, управления, безопасности на объектах АСУ ТП
