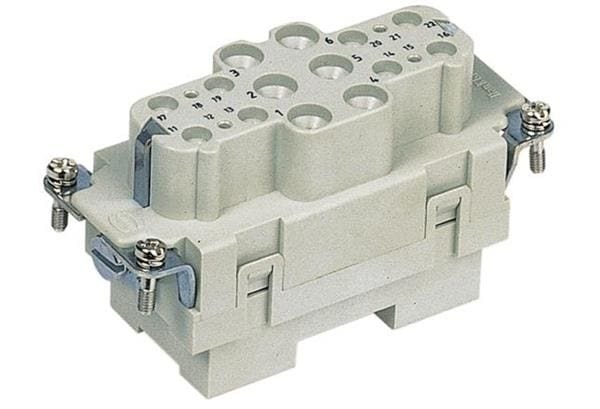

HARTING 9380182701 представляет собой вставку розеточного разъема для тяжелых условий эксплуатации, предназначенная для передачи как силовых, так и сигнальных цепей в одном соединителе. Она является ответной частью к штекеру с артикулом 9380182601 и используется в промышленных средах, где требуется комбинированное подключение для передачи энергии и данных.
Вставка 9380182701 производится компанией Harting, мировым лидером в производстве промышленных разъемов. Этот компонент предназначен для использования в прочных корпусах типоразмера 16 B из серий Han® B, Han-Yellock® и других.
Как и ее парная вставка, эта модель отличается гибридной конструкцией, которая объединяет контакты для передачи силовой и сигнальной мощности в одном модуле. Она имеет 6 розеточных контактов для токов до 40 А и 12 розеточных контактов для токов до 10 А. Это позволяет значительно сэкономить место и упростить монтаж, поскольку один разъем заменяет несколько отдельных.
Вставка оснащена технологией винтового соединения (screw termination). Для силовых контактов используется осевое винтовое соединение, которое обеспечивает надежное и виброустойчивое подключение проводов с сечением от 2.5 до 8 мм². Для сигнальных контактов используются стандартные винтовые клеммы, подходящие для проводов сечением от 0.2 до 2.5 мм².
Вставка 9380182701 изготовлена из прочного поликарбоната, имеет серебряное покрытие контактов для обеспечения оптимальной проводимости и устойчивости к коррозии. Это делает ее идеальной для использования в машиностроении, автоматизации, робототехнике и других отраслях, где требуется надежное соединение в суровых условиях.
| Фирма-изготовитель | HARTING |
| Серия | Han® K 6/12 |
| Модель | 9380182701 |
| Тип | Вставка разъема (розетка) |
| Количество контактов | 18 (6 силовых + 12 сигнальных) + 1 PE (защитное заземление) |
| Ответная часть | Штекерная вставка |
| Тип соединения | Винтовые клеммы (осевые для силовых) |
| Номинальный ток (силовые) | 40 А |
| Номинальное напряжение (силовые) | 690 В |
| Номинальный ток (сигнальные) | 10 А |
| Номинальное напряжение (сигнальные) | 230 В / 400 В |
| Сечение подключаемого провода |
|
| Материал контактов | Медный сплав с серебряным покрытием |
| Рабочая температура | от -40 °C до +125 °C |
- Гибридная конструкция. Сочетание силовых и сигнальных контактов в одной вставке.
- Высокая надежность. Винтовые клеммы обеспечивают устойчивость к вибрации.
- Универсальность. Подходит для использования в корпусах типоразмера 16 B.
- Долговечность. Рассчитана на более чем 500 циклов соединения.
Harting позиционирует серию Han® K как идеальное решение для промышленных задач, где требуется надежное и компактное подключение, сочетающее передачу энергии и сигналов. Производитель подчеркивает, что данная вставка обеспечивает высокую степень защиты от внешних воздействий и является ключевым элементом для создания эффективных и безопасных систем в тяжелых условиях эксплуатации.
