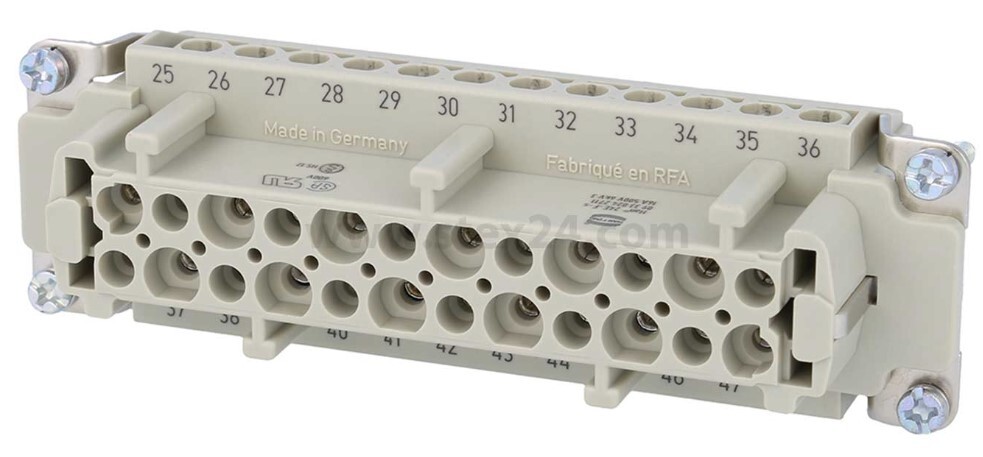

HARTING 9330242711 представляет собой модуль контактного вставного соединителя Han E серии на 48 контактов с винтовыми соединениями, рассчитан под ток до 16 А. Используется такой модуль в промышленной автоматике и энергетике для передачи питания и сигналов.
Модуль HARTING 9330242711 представляет собой контактный вставной разъём, предназначенный для металлических гнёзд Han E‑серии. Он выполнен из прочного поликарбоната RAL 7032 и оснащён 48 контактами с винтовой фиксацией проводов (Screw Socket), допускающими сечение до 2,5 мм², обеспечивает ток до 16 А на контакт и напряжение до 500 В (600 В по UL/CSA). Изделие имеет высокий уровень изоляции >10¹⁰ Ω, сопротивление контакта ≤1 мΩ, стойкость к температурным диапазонам от −40 до +125 °C, рассчитано на не менее 500 циклов подключения. Это обеспечивает надёжную работу в тяжёлых условиях: промышленное оборудование, силовые шкафы, энергетические установки. Крепление винтами M3/M4 гарантирует стабильность и защиту PE‑шины . Han E – стандарт в тяжёлом промышленном подключении, использующий модули плюс металлические корпуса Han E. 9330242711 подходит для сборки с гнёздами базового размера 48B и обеспечивает передачу питания и сигналов в одном корпусе. Разъем широко применим в железнодорожной, судовой, энергетической, транспортной области благодаря сертификатам UL, CSA, DNV, EN 45545‑2 (HL1‑3), о чем говорит соответствие нормам пожарной безопасности и требованиям морского применения.
| Изготовитель | HARTING |
| Серия | Han® E |
| Модель | 9330242711 |
| Контактов | 48 + PE |
| Напряжение | 500 В номинал, 600 В UL/CSA |
| Сечение проводника | 0.75–2.5 мм² (AWG18–14) |
| Материал корпуса | Поликарбонат UL94 V‑0 |
| Контакт | Медь, серебрение |
| Сопротивление | ≤1 мΩ |
| Изоляция | >10¹⁰ Ω |
| Температура | −40…+125 °C |
| Винты | M3 (контакты), M4 (PE) |
| Цвет | RAL 7032 |
| Циклы | ≥500 |
- Винтовые клеммы — надёжная фиксация проводов, возможность повторного монтажа.
- PE-контакт с винтом M4 — обеспечивает заземление на корпусе.
- Серебряные контакты — низкое сопротивление и высокая проводимость.
- Прочный корпус из PC V-0 — стойкость к температурам и пламени.
- Богатая сертификация — подход для железнодорожных и морских систем.
- Компактный размер 48B — экономит место в металлических корпусах Han.
- Изоляция и защита контактов по стандарту IP и категориям.
- Совместимость с CAD/EDA ускоряет проектирование систем.
Han E модуль с винтовыми контактами, обеспечивающий надежную передачу мощности до 16 А и имеет прочный корпус из поликарбоната, соответствующий UL94 V‑0. Подходит для тяжёлых условий эксплуатации и сертифицирован по международным стандартам безопасности и производительности.
