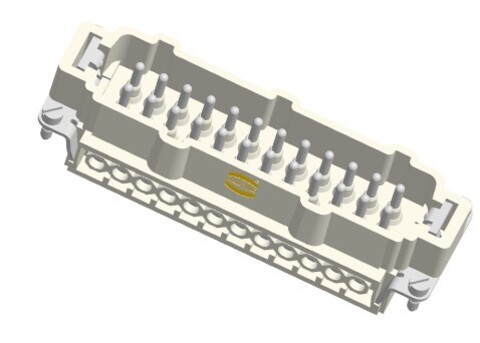

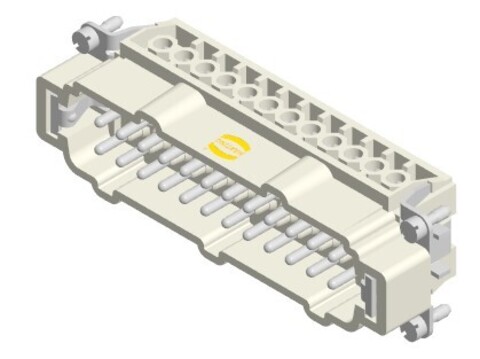

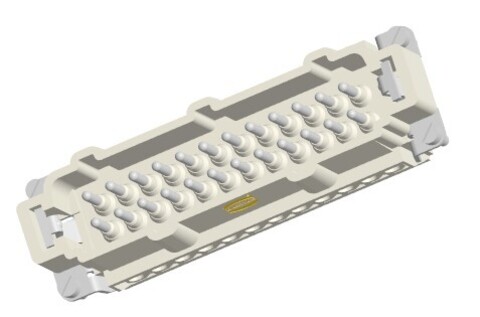

HARTING 9330242611 представляет собой модуль контактного соединителя Han E с 48 контактами и винтовыми зажимами, рассчитанный на ток до 16 А и напряжение до 500 В. Данный разъем используется в промышленных панелях, шкафах и силовых соединениях для передачи энергии и сигналов.
Модуль HARTING 9330242611 является плотной и надёжной вставкой для прямоугольных промышленных разъёмов Han E‑серии с винтовыми клеммами. Разъем изготовлен из термостойкого поликарбоната RAL 7032, выдерживающего температуры от −40 до +125 °C, и оснащён серебренными медными контактами, рассчитанными на ток 16 А и номинальное напряжение 500 В (600 В по стандартам UL/CSA). Благодаря винтовым зажимам M3 (контакты) и M4 (PE) обеспечивается надёжное подключение проводников сечением 0.75–2.5 мм² (AWG 18–14). Вставка подходит для монтажных гнёзд размера 48B и обеспечивает передачу как питания, так и сигналов внутри одного корпуса — идеальное решение для электрошкафов, машиностроения, транспортной и энергетической отрасли . Контактные характеристики включают низкое сопротивление ≤1 мΩ, высокое сопротивление изоляции (>10¹⁰ Ω), защита от импульсных напряжений до 6 кВ и минимум 500 циклов подключения. Устройство сертифицировано по IEC 60664‑1, IEC 61984, UL 1977, CSA, DNV GL и соответствует стандарту пожарной безопасности EN 45545‑2 для железнодорожной техники. Этот разъем применяется в сборных промышленных шкафах, силовых установках, энергетическом оборудовании и транспортной технике, обеспечивая надёжную и безопасную передачу энергии и данных, устойчивую к вибрациям, температурным колебаниям и частым подключением.
| Изготовитель | HARTING Technology Group |
| Серия | Han® E |
| Модель | 9330242611 (09 33 024 2611) |
| Количество контактов | 48 + PE |
| Ток, номинал | 16 А |
| Напряжение номинальное | 500 В (600 В UL/CSA) |
| Сечение проводника | 0.75–2.5 мм² (AWG 18–14) |
| Материал корпуса | Поликарбонат (PC), RAL 7032 |
| Материал/покрытие контактов | Медь, серебрение |
| Сопротивление контакта | ≤1 мΩ |
| Изоляционное сопротивление | >10¹⁰ Ω |
| Импульсное напряжение | 6 кВ |
| Винты | M3 для контактов, M4 для PE |
| Строки подключения | ≥500 |
| Рабочий диапазон температур | -40…+125 °C |
- Винтовые клеммы — надёжное соединение проводов.
- PE-контакт — обеспечивает безопасное заземление.
- Серебряные контакты — для минимального сопротивления.
- Корпус из PC класс V‑0 — пожаробезопасность.
- Широкий температурный диапазон — подходит для суровых условий.
- Высокая циклическая стойкость — ≥500 подключений.
- Универсальность Han E‑размер 48B — совместим с широким набором корпусов.
- Широкие сертификации — гарантия надежности в транспортной, энергетической и промышленной сферах.

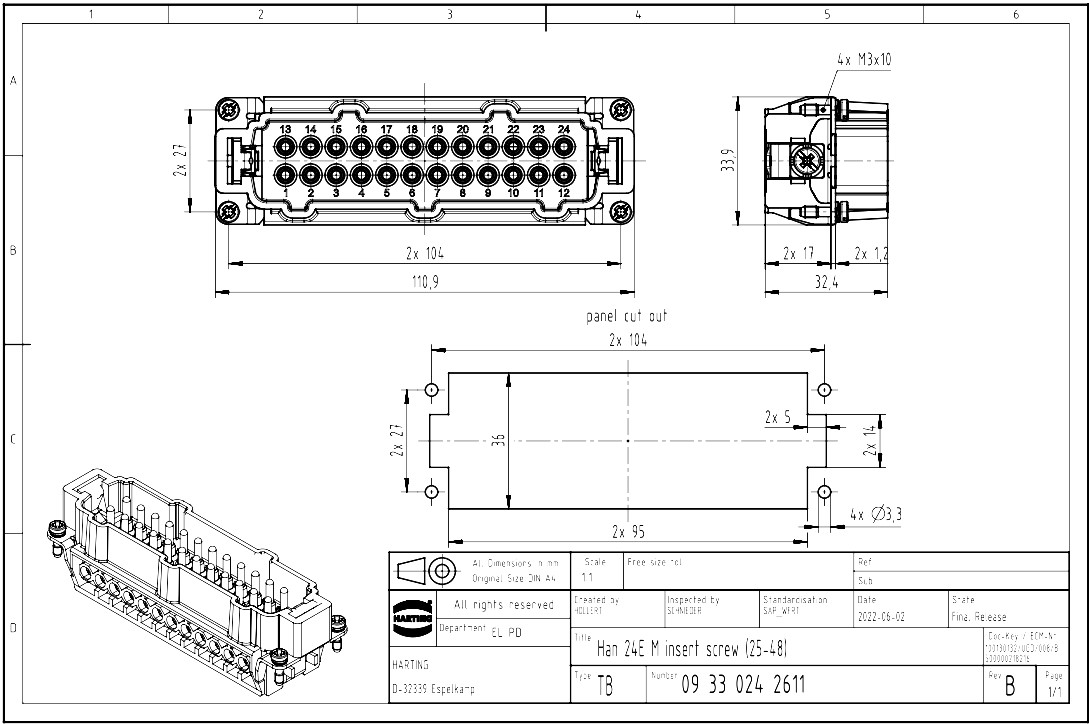

Han 24E M insert screw (25–48) обеспечивает прочное соединение с током до 16 А и напряжением 500 В благодаря винтовым контактам и устойчивому поликарбонатному корпусу. Идеально подходит для тяжёлых условий эксплуатации, соответствует высокотехнологическим и безопасности требованиям индустрии.
