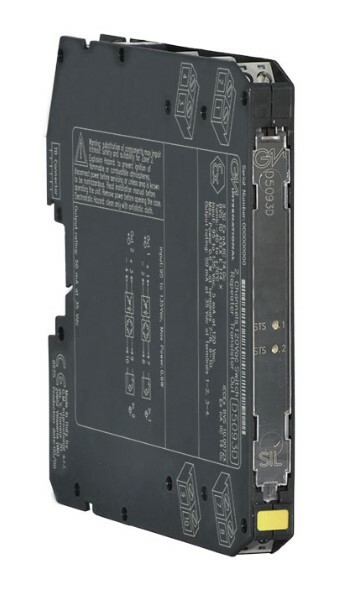

D5093D представляет собой реле от производителя GM International. Модуль 24/220Vdc/Vac Transistor-Out Detector D5093 - это устройство, подходящее для приложений, требующих уровня SIL 3.
Модуль 24/220Vdc/Vac Transistor-Out Detector D5093 - это устройство, подходящее для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Каждый канал способен отражать наличие входного сигнала 24-220 В переменного тока на выходе путем закрытия оптически связанного транзистора с открытым затвором NO (твердотельное реле, выход MOSFET). Наличие входного сигнала 24...220 В пост. тока также отображается желтым светодиодом на передней панели. Уровни входного коммутируемого напряжения выбираются в зависимости от подаваемого входного сигнала с помощью внутреннего dip-переключателя (с защитой от перегрузки).
| Заказной номер производителя | D5093D |
| Тип входа | Управляющий сигнал с питанием от шлейфа |
| Диапазон напряжения | от 24 до 220 В пост. тока (от 15 до 250 В пост. тока) |
| Тип выхода | Свободный от напряжения транзистор SPST с оптопарой и открытым стоком (твердотельное реле, выход MOSFET) |
| Ток утечки | ≤ 10 мкА при 35 В пост. тока |
| Время срабатывания | ≤ 120 мс |
Когда нагрузка не может управляться непосредственно контроллером безопасности, требуется промежуточное реле. Например, если контроллер не может справиться с мощностью, необходимой для переключения нагрузки; или напряжение отличается от 24 В пост. тока; или требуется, чтобы несколько контактов управлялись одним и тем же сигналом управления. Реле безопасности, сертифицированные по SIL, необходимы для обеспечения необходимого коэффициента снижения риска (RRF) при включении или выключении нагрузки в функции безопасности IEC61508/61511 Safety Instrumented Function (SIF). Реле, сертифицированные по SIL, гарантируют выполнение функции безопасности с подходящей и известной вероятностью отказа (PFD).
