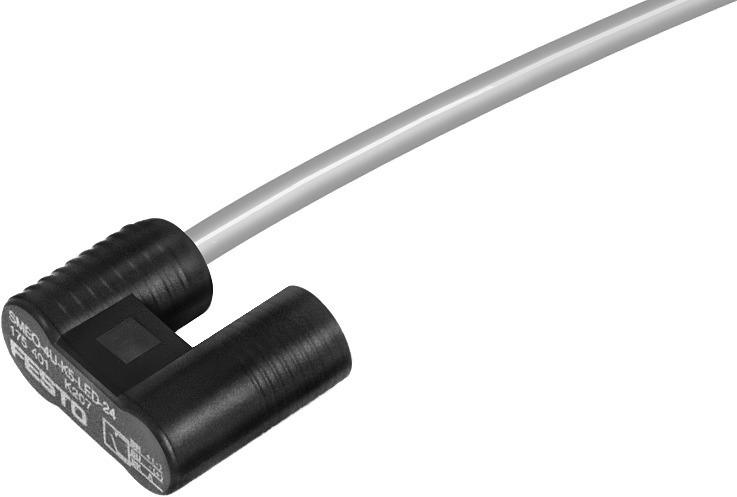

Festo SMEO-4U-K-LED-24 представляет собой магнитный датчик положения (или датчик приближения), который используется для определения положения поршня в пневматических цилиндрах. Он работает бесконтактно, реагируя на магнитное поле поршня, и передает сигнал в систему управления, что позволяет автоматизировать процессы.
Датчик положения SMEO-4U-K-LED-24 производится компанией Festo AG & Co. KG., мировым лидером в области промышленной автоматизации. Он относится к серии датчиков, предназначенных для установки на корпуса пневматических цилиндров с магнитным поршнем.
Принцип его работы основан на герконовом контакте (magnetic reed switch). Когда поршень цилиндра, оснащенный постоянным магнитом, перемещается и проходит мимо датчика, магнитное поле вызывает замыкание контактов геркона. Это замыкание создает электрический сигнал, который поступает на контроллер.
Расшифровка артикула:
SMEO:- серия магнитных датчиков для пневмоцилиндров.
4U- обозначение типа корпуса и способа крепления.
K- обозначает тип кабеля - стандартный.
LED- указывает на наличие светодиода для визуальной индикации состояния (срабатывание датчика).
24- указывает на номинальное рабочее напряжение - 24 В DC (постоянного тока).
Датчик SMEO-4U-K-LED-24 отличается высокой надежностью, простотой монтажа и устойчивостью к загрязнениям, поскольку он не имеет движущихся частей. Встроенный светодиод значительно упрощает процесс настройки и поиска неисправностей. Благодаря высокой степени защиты IP67, он надежно работает в условиях повышенной влажности и запыленности.
| Фирма-изготовитель | Festo AG & Co. KG. |
| Серия | SMEO |
| Модель | SMEO-4U-K-LED-24 |
| № изделия (Part number) | 36198 |
| Тип | Датчик положения (proximity sensor) |
| Принцип измерения | Герконовый (магнитный) |
| Напряжение питания | 12–27 В DC |
| Тип выхода | Двуполярный, с нормально открытым контактом (Н.О.) |
| Длина кабеля | 2.5 метра |
| Степень защиты | IP67 |
| Индикация | Желтый светодиод |
| Рабочая температура | от -20 °C до +60 °C |
- Надежность. Герконовый принцип обеспечивает долгий срок службы.
- Простота диагностики. Встроенный светодиод мгновенно показывает срабатывание датчика.
- Высокая защита. Корпус со степенью защиты IP67 устойчив к пыли, влаге и брызгам.
- Универсальность. Подходит для большинства пневмоцилиндров Festo с Т-образным пазом.
Festo позиционирует этот датчик как надежное и простое решение для контроля положения поршня в пневматических цилиндрах. Он является классическим компонентом, широко используемым в машиностроении и автоматизации. Производитель рекомендует использовать его в системах, где требуется точное и надежное определение конечных положений.
