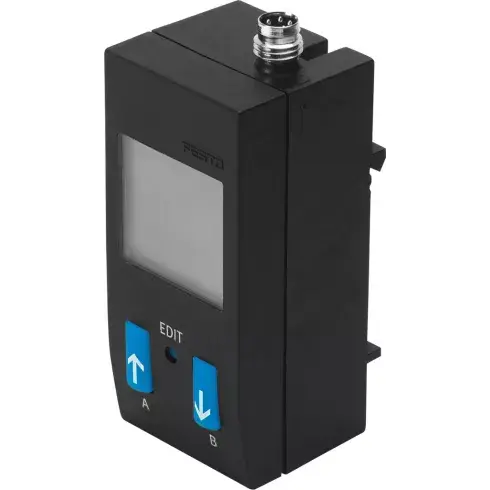

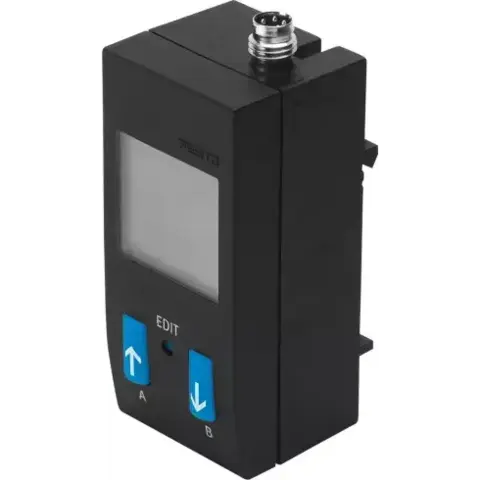

Festo SDE1-D10-G2-H18-C-P1-M8 представляет собой электронный датчик давления с ЖК-дисплеем, диапазоном 0 … 10 бар, одним PNP выходом, монтажным резьбовым подключением G 1/8″ для крепления на DIN-рейку, с разъёмом M8, точностью ±2 %.
Модель SDE1-D10-G2-H18-C-P1-M8 входит в серию SDE1 от Festo, предназначенную для измерения относительного давления в сжатом воздухе. Измерительный элемент - пьезорезистивный, с точностью 2 % полного диапазона full scale. Диапазон - 0…10 бар, показания отображаются на ЖК-дисплее с подсветкой "C" = LCD with backlit.

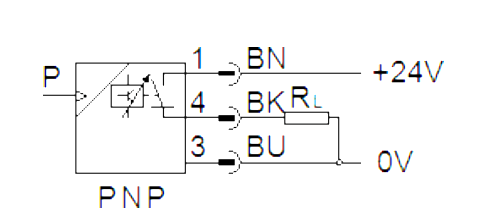

Подключение - female G1/8″ резьба "H18" с возможностью установки на DIN-рейку "H-rail mounting", питание - 15…30 VDC, электрический выход - один PNP-выход P1, интерфейс через стандартный M8 разъём 3-pin. Устройство соответствует стандартам cULus, CE, RoHS, рассчитано на работу в диапазоне температур 0…50 °C, при взаимодействии с фильтрованным сжатым воздухом ISO 8573-1:2010.
| Производитель | Festo AG & Co. KG (Германия) |
| Серия | SDE1 — датчики давления с дисплеем |
| Модель | SDE1-D10-G2-H18-C-P1-M8 |
| Диапазон | 0…10 бар |
| Точность | ±2 % FSR |
| Подключение | G 1/8″ (H-rail mounting) |
| Выход | 1 × PNP (P1) |
| Display | ЖК-дисплей с подсветкой |
| Питание | 15…30 VDC |
| Рабочая температура | 0…50 °C |
| Класс защиты | cULus, CE, RoHS |
| Разъём подключения | M8 (3-pin) |
- Надёжный пьезорезистивный датчик давления с ЖК-индикацией.
- Универсальный монтаж: резьба G 1/8″, H-rail.
- Программируемый PNP выход удобно заменяет аналог.
-Подходит для фильтрованной сжатой среды, с температурным и электрическим диапазоном для промышленного применения.
- Упрощённый поиск аналогов благодаря публикации модели и альтернатив в техплатформах.
Датчик давления SDE1 преобразует значения давления в электрические сигналы. Измерение выполняется с помощью пьезорезистивного чувствительного
элемента с подключенным после него электронным блоком обработки результатов. В зависимости от типа датчика связь с вышестоящими системами
осуществляется через 1 или 2 дискретных выхода и один аналоговый выход.
В зависимости от типа и области применения измеряется либо перепад давлений, либо относительное давление.
Дискретные выходы могут быть конфигурированы как размыкающие или как
замыкающие контакты. Точки переключения могут задаваться в виде однопорогового или двухпорогового компаратора.
