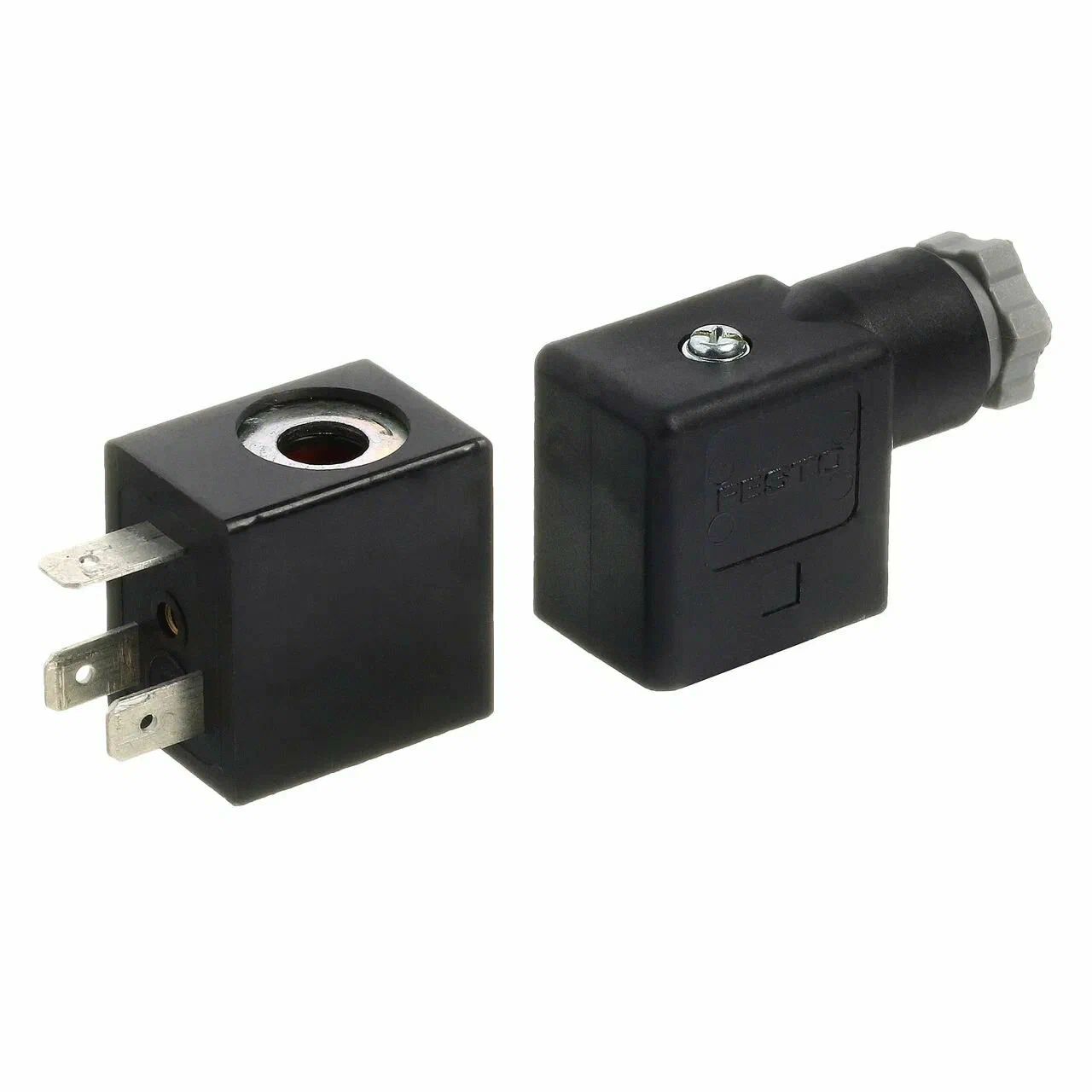

Festo MSFW-230-50\60 представляет собой съемную электромагнитную катушку соленоидного типа, предназначенную для комплектации распределительных клапанов пневматических систем. Данный силовой узел используется для преобразования электрического сигнала в механическое перемещение управляющего золотника. Изделие применяется на автоматизированных производственных линиях, сборочных участках и в пневматических шкафах управления.
Электромагнитная катушка Festo MSFW-230-50\60 является исполнительным элементом систем промышленной пневмоавтоматики. Основное функциональное назначение изделия заключается в дистанционном управлении потоками сжатого воздуха путем переключения позиций распределительных клапанов. Устройство устанавливается на совместимые механические корпуса пневмораспределителей классической серии Tiger и жестко фиксируется с помощью накатной гайки.
Принцип работы соленоида основан на законе электромагнитной индукции. При подаче переменного напряжения 230 В на контакты устройства, протекающий по медной обмотке электрический ток генерирует мощное направленное магнитное поле внутри полого сердечника. Это поле создает механическое усилие, втягивающее ферромагнитный якорь (плунжер) пневматического клапана, преодолевая сопротивление возвратной пружины и изменяя схему направления воздушных потоков. При отключении электропитания магнитное поле исчезает, и пружина мгновенно возвращает подвижные элементы клапана в исходное состояние.
Область применения охватывает пневматические приводы и исполнительные механизмы во всех отраслях промышленности: от пищевых упаковочных линий до тяжелого машиностроения и автомобилестроения. Катушка герметично залита высокопрочным полимерным составом, что изолирует внутреннюю проводку от проникновения влаги, агрессивных газов и мелкодисперсной пыли. Электрическое подключение осуществляется через стандартизированный трехконтактный разъем, обеспечивающий надежный контакт и заземление корпуса. Конструкция оптимизирована для длительной непрерывной работы в режиме постоянного включения без риска термического повреждения изоляции.
| Параметр | Значение |
| Фирма | Festo |
| Страна | Германия |
| Модель/артикул | MSFW-230-50\60 |
| Тип устройства | Электромагнитная катушка (соленоид) |
| Номинальное напряжение питания | 230 В переменного тока |
| Частота тока сети | 50 / 60 Гц |
| Мощность удержания (при 50 Гц) | 5,0 ВА |
| Мощность пусковая (при 50 Гц) | 7,5 ВА |
| Допустимые колебания напряжения | +/- 10% |
| Продолжительность включения (Режим работы) | 100% (непрерывный режим) |
| Степень защиты (в сборе с разъемом) | IP65 |
| Электрическое подключение | Трехконтактный разъем по стандарту DIN |
- Допускается долговременная непрерывная работа без риска перегрева изоляции.
- Прочная полимерная заливка обмотки для защиты от влаги и пыли.
- Быстрая замена катушки без разгерметизации пневматических линий.
Электромагнитные компоненты Festo гарантируют стабильное и быстрое переключение пневматических распределителей в течение миллионов циклов, обеспечивая максимальную готовность автоматизированных комплексов.
