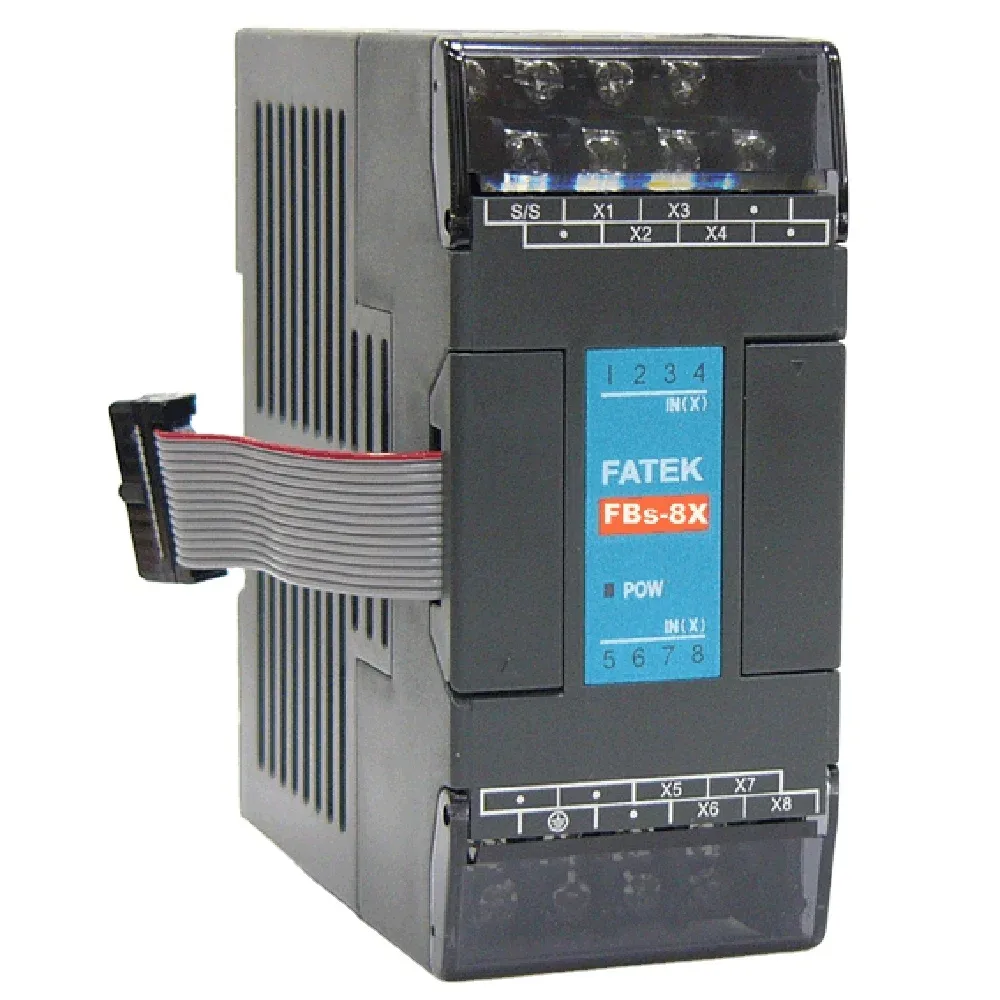

Fatek FBS-8X представляет собой модуль расширения дискретных входов для программируемых логических контроллеров серии FBs. Устройство применяется для увеличения количества точек ввода данных от датчиков и кнопок в системах промышленной автоматизации.
Модуль расширения FBS-8X является составной частью архитектуры высокопроизводительных контроллеров компании Fatek. Его основное назначение - расширение функциональных возможностей базового блока ПЛК путем добавления 8 дополнительных цифровых каналов. Это позволяет подключать к системе управления большее число периферийных устройств, таких как концевые выключатели, бесконтактные датчики положения, кнопки управления и другие приборы, выдающие дискретный сигнал.
Принцип работы устройства основан на приеме сигналов постоянного тока напряжением 24 В. Каждый входной канал оснащен оптической развязкой, которая обеспечивает надежную гальваническую изоляцию между внешними цепями и внутренними логическими схемами контроллера. Это защищает чувствительную электронику центрального процессора от скачков напряжения и индустриальных помех. Область применения модуля охватывает производство упаковочного оборудования, системы управления конвейерными линиями, станки с ЧПУ и малую автоматизацию зданий. Модуль подключается к правой стороне базового блока или предыдущего модуля расширения через стандартный разъем системной шины. Внутренняя структура устройства оптимизирована для быстрой обработки сигналов, что позволяет системе адекватно реагировать на изменения технологического процесса в режиме реального времени. На передней панели модуля расположены светодиодные индикаторы состояния для каждого входа, что значительно упрощает пусконаладочные работы и техническое обслуживание. Свечение светодиода подтверждает наличие активного сигнала на соответствующем канале. Компактный корпус модуля позволяет эффективно использовать пространство внутри электротехнического шкафа, а крепление на стандартную рейку обеспечивает быстрый монтаж и надежную фиксацию.
| Параметр | Значение |
| Фирма | Fatek Automation |
| Страна | Тайвань |
| Серия | FBs |
| Модель/Артикул | FBS-8X |
| Тип модуля | Цифровой ввод (дискретный) |
| Количество входов | 8 точек |
| Входное напряжение | 24 В постоянного тока (DC) |
| Изоляция | Оптическая развязка (500 В) |
| Индикация | Светодиоды состояния каналов |
| Потребление тока | 5 В, 500 мА (от внутренней шины) |
| Метод монтажа | DIN-рейка |
- Компактные размеры и высокая плотность монтажа.
- Встроенная индикация для быстрой диагностики сигналов.
- Простое соединение с базовым контроллером без использования проводов.
- Поддержка работы как с положительной, так и с отрицательной логикой переключения.
Fatek позиционирует свои модули расширения как высокопроизводительные, экономичные и гибкие решения. Производитель подчеркивает, что благодаря технологии "Система на чипе" их ПЛК обладают богатым функционалом при небольшой стоимости.
