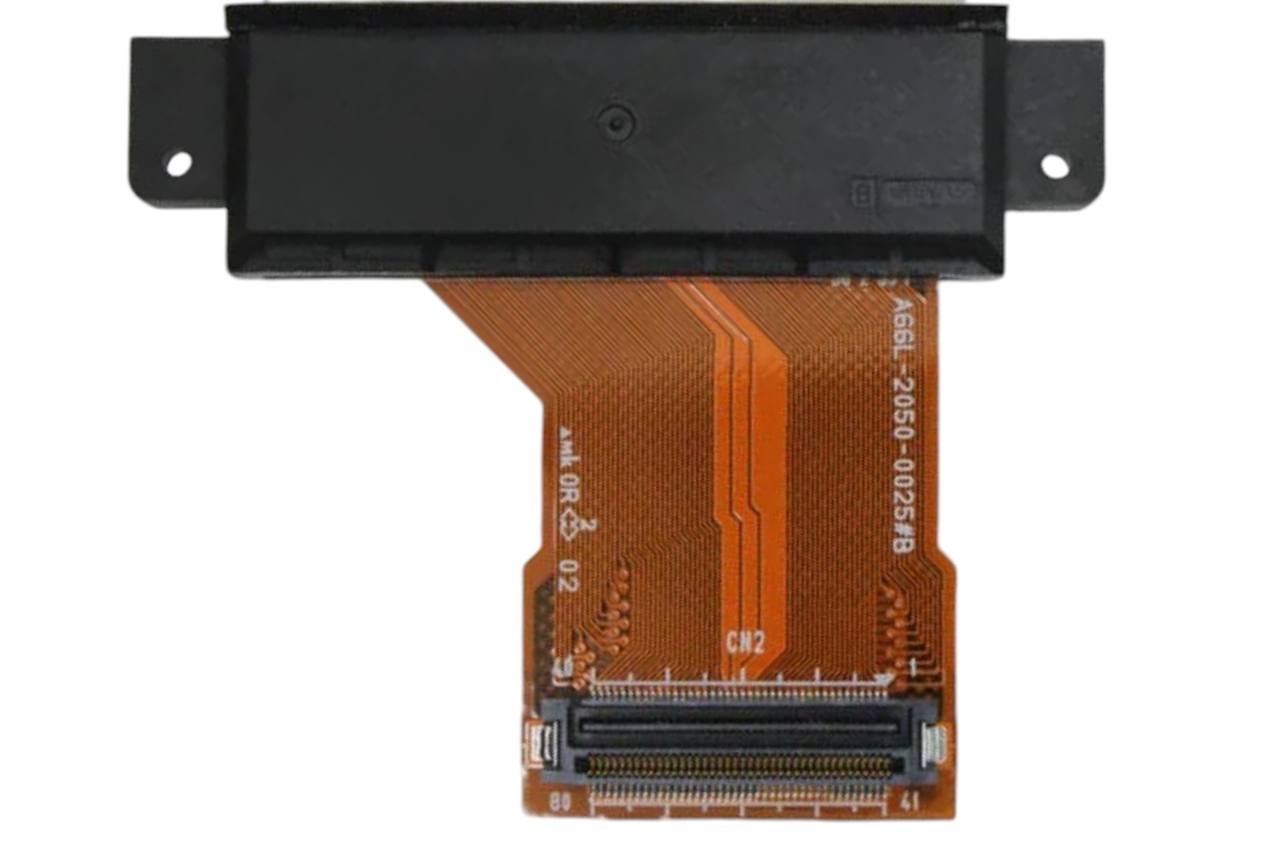

FANUC A66L-2050-0025#В представляет собой плоский интерфейсный кабель-шлейф со встроенным разъемом для подключения карт памяти формата CF или PCMCIA. Данное изделие служит для организации канала передачи данных между материнской платой системы числового программного управления и внешним считывателем информационных носителей. Оно применяется в пультах оператора и электронных стойках металлообрабатывающих станков с ЧПУ.
Специализированный соединительный шлейф FANUC A66L-2050-0025#В является важным аппаратным компонентом промышленных систем числового программного управления ЧПУ. Основное назначение этого электронного узла заключается в физическом и логическом сопряжении интерфейса считывателя карт памяти CompactFlash через адаптер PCMCIA с основной вычислительной платой контроллера станка. Устройство отвечает за стабильный перенос управляющих программ, технологических параметров, резервных копий системы и диагностических данных с внешних твердотельных накопителей в оперативную или постоянную память станочной системы ЧПУ.
Конструктивное исполнение шлейфа представляет собой гибкую плоскую кабельную ленту с параллельно расположенными проводниками из очищенного медного сплава, защищенных тонким слоем гибкого диэлектрического полимера. На одном из концов шлейфа жестко закреплен специализированный многоконтактный разъем (держатель слота карт памяти), предназначенный для монтажа непосредственно за лицевой панелью блока ручного ввода данных или алфавитно-цифрового дисплея на базе электронно-лучевых трубок или жидкокристаллических матриц размером 7,2 дюйма. Геометрия проводников и параметры волнового сопротивления кабеля рассчитаны на безошибочную передачу высокочастотных сигналов параллельной шины данных, исключая падение амплитуды импульсов и взаимное влияние сигнальных линий друг на друга.
Область применения данного изделия ограничена ремонтными и модернизационными работами на металлообрабатывающем оборудовании (токарные, фрезерные обрабатывающие центры), функционирующем под управлением систем ЧПУ серий FANUC 16i, 18i и 21i различных модификаций. Узел разработан с учетом требований к высокой вибрационной стойкости, поскольку он жестко монтируется внутри пульта управления станком, подвергающегося постоянным динамическим воздействиям от работы силовых приводов и шпинделей. Использование оригинального интерфейсного шлейфа предотвращает возникновение сбоев при чтении объемных файлов управляющих программ непосредственно в режиме выполнения, исключая риск внезапной остановки инструмента в процессе обработки ответственных деталей из-за потери связи с накопителем.
| Параметр | Значение |
| Фирма | FANUC |
| Страна | Япония |
| Модель/артикул | A66L-2050-0025#В |
| Тип устройства | Интерфейсный плоский кабель (шлейф) со слотом расширения памяти |
| Назначение | Подключение считывателя карт памяти PCMCIA / CF (CompactFlash) |
| Совместимые системы ЧПУ | Системы управления FANUC серий 16i, 18i, 21i |
| Совместимые модули дисплеев | Устройства отображения и блоки MDI / CRT размером 7,2 дюйма |
| Тип кабеля | Плоский ленточный проводник (Flat cable) |
| Масса | Около 10 г |
- Заводская интеграция держателя слота памяти и плоского гибкого шлейфа в единый неразъемный модуль.
- Конструкция с шагом контактов, оптимизированным для исключения взаимных электромагнитных наводок.
- Полная механическая и электрическая совместимость со штатными посадочными местами панелей FANUC MDI.
- Устойчивость материалов диэлектрика к долговременному старению в условиях повышенных температур внутри стоек электроники.
Оригинальные аппаратные компоненты и шлейфы FANUC обеспечивают стопроцентную точность обмена данными между вычислительными модулями ЧПУ, исключая системные ошибки интерфейсов и гарантируя бесперебойный цикл многоосевой обработки.
