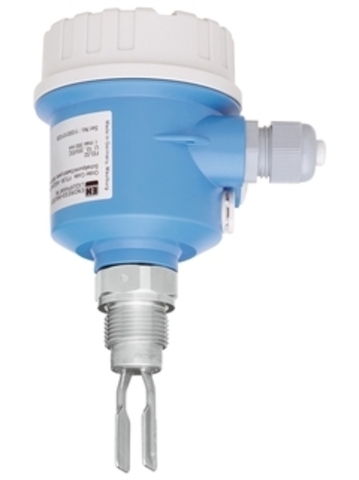

Endress+Hauser FTL50-AGQ2AA4G5A представляет собой вибродатчик уровня (вибронный сигнализатор уровня) для жидкостей. Он предназначен для надежного контроля предельного уровня, такого как защита от переполнения или сухого хода насосов. Эта модель отличается транзисторным выходом PNP/NPN и присоединением к процессу с резьбой 1" NPT, а также имеет сертификацию для работы в особо опасных взрывоопасных зонах.
Вибродатчик FTL50 производится компанией Endress+Hauser, одним из мировых лидеров в области контрольно-измерительных приборов для автоматизации технологических процессов. Эта модель является частью серии Liquiphant M, которая славится своей надежностью и универсальностью в самых сложных условиях.
Принцип работы FTL50 основан на вибрации. Две вибрирующие лопасти (камертон) возбуждаются пьезоэлектрическим элементом на собственной резонансной частоте. Когда жидкость покрывает лопасти, их вибрация затухает. Электронная схема датчика фиксирует это изменение и переключает выход, сигнализируя о наличии жидкости.
Артикул FTL50-AGQ2AA4G5A содержит всю информацию о конкретной конфигурации датчика:
FTL50: Серия Liquiphant M.
A: Присоединение к процессу - G 1''.
G: Корпус из алюминия с кабельным вводом M20 x 1.5.
Q: Выходной сигнал - транзисторный (PNP/NPN). Это ключевое отличие от релейного выхода. Транзисторный выход обеспечивает более высокую скорость переключения и идеально подходит для прямого подключения к ПЛК.
2: Напряжение питания - 19-253 В AC/DC.
AA: Стандартная длина датчика и без дополнительной функции.
4: Сертификат взрывозащиты - ATEX, Ex ia IIC T6. Это более высокий уровень защиты, чем у некоторых других моделей, что позволяет использовать его в зонах 0, 1 и 2.
G5: Присоединение к процессу - NPT 1". Это еще одно отличие от предыдущей модели.
A: Стандартное исполнение.
Данная конфигурация, в частности, предназначена для работы с различными жидкостями, имеет высокую температурную стойкость и сертификацию для работы в самых опасных взрывоопасных зонах, что делает ее незаменимым компонентом в химической, нефтегазовой и других отраслях.
| Фирма-изготовитель | Endress+Hauser |
| Серия | Liquiphant M FTL50 |
| Модель | FTL50-AGQ2AA4G5A |
| Тип | Вибрационный сигнализатор предельного уровня |
| Измеряемая среда | Жидкости |
| Присоединение к процессу | Резьба 1" NPT |
| Выходной сигнал | Транзисторный PNP/NPN (переключаемый) |
| Напряжение питания | 19-253 В AC/DC |
| Материал корпуса | Алюминий |
| Сертификат взрывозащиты | ATEX, Ex ia IIC T6 |
| Рабочая температура | От -40 °C до +70 °C (для электроники) |

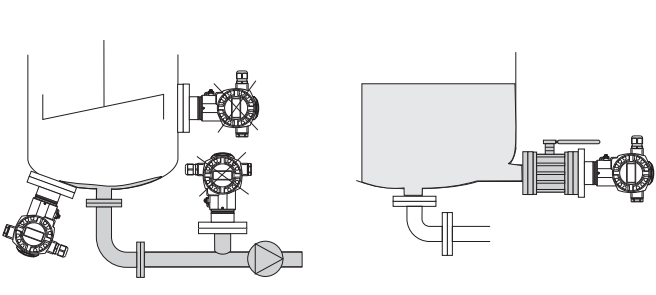

Всегда устанавливайте устройство ниже самой низкой точки измерения.
• Не устанавливайте устройство в следующих местах:
– в зоне заполнения
– в сливном отверстии резервуара
– в зоне всасывания насоса
– или в точке резервуара, подверженной воздействию импульсов давления от мешалки
• Калибровку и проверку работоспособности можно упростить, установив устройство
после запорного устройства.
• Deltapilot S должен быть включен в изоляцию для сред, которые могут затвердевать при низких температурах.
- Надежность. Принцип работы не зависит от проводимости, диэлектрической постоянной или вязкости жидкости.
- Безопасность. Наличие взрывозащиты позволяет использовать в опасных зонах.
- Транзисторный выход. Обеспечивает высокую скорость переключения и прямую интеграцию с ПЛК.
- Простая установка. Стандартное резьбовое подключение и универсальное питание.
Endress+Hauser позиционирует серию Liquiphant M как "надежные и экономичные" сигнализаторы уровня, которые обеспечивают безопасность технологических процессов. Производитель подчеркивает, что их продукция, включая FTL50, является простой в использовании, не требует обслуживания и гарантирует максимальную надежность даже в самых сложных условиях.
