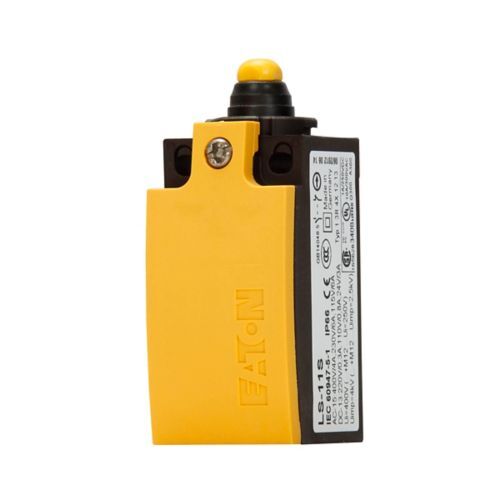

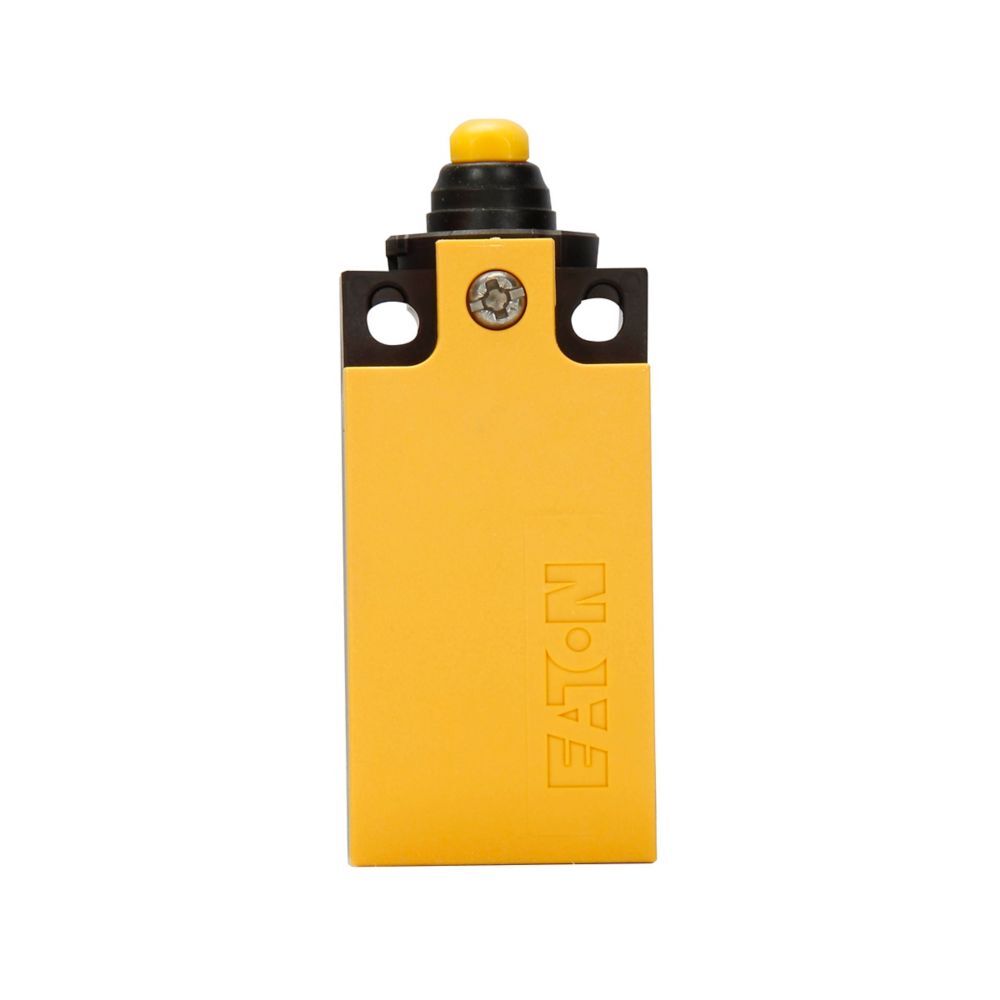

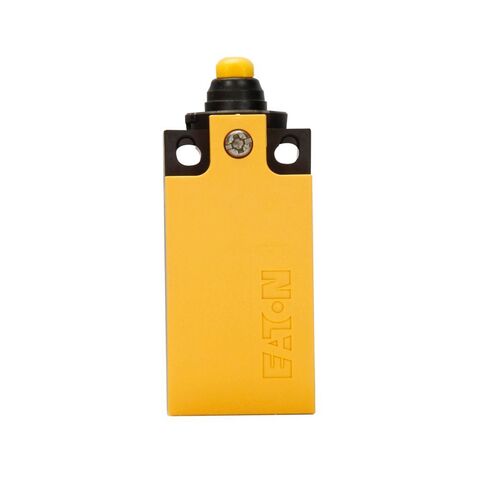

Eaton LS‑11 LS‑Titan представляет собой компактный миниатюрный концевой выключатель с верхним кнопочным микроприёмником , обеспечивает один размыкающий и один замыкающий контакт 1NO‑1NC, рассчитан на ток до 6 A AC и 3 A DC, степень защиты IP66/IP67.
Модель LS‑11 входит в линейку LS‑Titan от Eaton Electric, предназначенную для применения в условиях высокой влажности, загрязнений и внешних воздействий. Конструкция корпуса выполнена из армированного полиамида PA66‑GF25, что гарантирует устойчивость к ударам и химическим средам .
Работа осуществляется через верхний толкающий толкатель, обеспечивающий надёжную коммутацию благодаря медленному размыканию slow make before break и функции positive opening - гарантирована размыкание при разрыве пружины.
Соединение с проводкой производится через клеммы типа Cage Clamp, что обеспечивает быстрое и безопасное подключение. Корпус компактный размеры порядка 31 × 56 × 33.5 мм, монтаж возможен на DIN‑рейку, характерна высокая точность срабатывания ±0.02 мм, рабочая температура - от −25 до +70 °C.
Этот выключатель широко применяется в машинной автоматике, при обеспечении межблокировок, безопасности ограждений и контроля положения. Сертифицирован по стандартам UL, RoHS, и выдерживает до 8 млн операций.
| Производитель | Eaton Electric (ранее Moeller) |
| Серия | LS‑Titan Miniature DIN IEC Limit Switches |
| Модель | LS‑11 |
| Тип устройства | Миниатюрный концевой выключатель |
| Выполнение | Верхний толкатель (push‑plunger) |
| Контактная конфигурация | 1NO‑1NC, slow‑make‑before‑break, positive‑opening |
| Ток | 6 A (AC), 3 A (DC) |
| Напряжение | до 240 VAC / 24 VDC |
| Корпус | PA66‑GF25 (полиамид с армировкой) |
| Степень защиты | IP66 / IP67 |
| Соединение | Cage Clamp |
| Монтаж | DIN‑рейка |
| Размеры корпуса | ≈31 × 56 × 33.5 мм |
| Рабочая температура | −25…+70 °C |
| Точность срабатывания | ±0.02 мм |
| Ресурс | до 8 млн циклов |
| Н/З – нормально открытый Р – нормально закрытый → – надежная работа благодаря принудительному размыканию согласно IEC/EN 60947-5-1 |
Схема подключения Контакт (черный) замкнут (белый) разомкнут Zw – путь принудительного размыкания |
- Высокий класс защиты IP66/IP67 - подходит для жестких условий производства.
- Надёжное переключение с функцией positive opening.
- Клеммы Cage Clamp - быстрое и удобство монтажа.
- Компактность и стандартизированный корпус для легкой замены.
- Долговечность и точность ±0.02 мм тач, ресурс 8 млн операций.
Миниатюрный концевой выключатель LS-Titan, толкатель сверху, 1НО-1НЗ, с задержкой срабатывания и принудительным размыканием, точность ±0,02 мм, номинальный ток 6А/3А, корпус IP66/67, клеммы с пружинными зажимами.
Техническое_описание_Eaton_LS‑11.pdf
Дополнительная_информация_на_польском_Eaton_LS‑11.pdf
