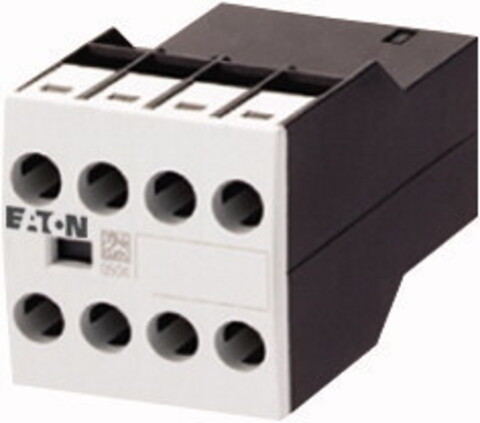

Eaton DILM32‑XHI22 представляет собой дополнительный вспомогательный модуль для контакторов DILM серии. Оснащён 4 контактами: 2 нормально-разомкнутых NO + 2 нормально-замкнутых NC, ток термический до 16 A.
Модуль DILM32‑XHI22 является аксессуаром для контакторов Eaton / Moeller серий DILM7–DILM32, предназначен для установки сверху. Он расширяет выход контактора на дополнительные два NO и два NC контакта, которые могут использоваться для вспомогательных сигналов или блокировок.
Максимальный ток термический модуля Ith составляет 16 A при 60 °C. Расчётный ток нагрузки: до 4 A AC‑15 при напряжениях 220–240 V AC и до 4 A AC‑15 при 380–415 V AC. Модуль имеет винтовые клеммы и устанавливается без инструментов на базовый DILM контактор.
Корпус выполнен из термостойкого пластика, степень защиты IP20, соответствует стандартам IEC/EN 60947‑5‑1 и IEC/EN 60947‑4‑1. Надёжность — 1.3 млн операций при 230 V AC, AC‑15, 3 A, ресурс контактов рассчитан на 5 млн цикл. Дополнительные параметры: температурный диапазон от −25 °C до +60 °C, короткое замыкание защищается плавкими вставками до 10 A.
| Производитель | Eaton Electric (ранее Moeller), Германия |
| Серия | DILM Auxiliary Contact Modules |
| Модель | DILM32‑XHI22 |
| Тип | Auxiliary contact block |
| Контакты | 4 полюса: 2 NO + 2 NC |
| Термический ток Ith | 16 A (при 60 °C) |
| Номинальный ток AC‑15 | 4 A при 220–240 V AC, 4 A при 380–415 V AC |
| Монтаж | Сверху (front fixing) на контакторы DILM7–DILM32 |
| Соединение | Винтовые клеммы |
| Степень защиты | IP20 |
| Стандарты | IEC/EN 60947‑5‑1, IEC/EN 60947‑4‑1 |
| Температурный диапазон | −25…+60 °C |
| Надёжность | ≈1.3 млн операций (AC-15 / 230 V / 3 A) |
| Вес | ≈48 г |
- Установка без инструментов - монтируется сверху на стандартный DILM контактор.
- Обеспечивает расширение контактов: 2 NO + 2 NC для сигналов и interlock.
- Высокий токовый ресурс - Ith = 16 A, рассчитан на длительную нагрузку.
- Соответствует IEC стандартам безопасности и монтажной совместимости.
- Компактен- вес ~48 г, подходит для компактных шкафов.
Модуль вспомогательных контактов DILM32‑XHI22 имеет 2 нормально разомкнутых и 2 нормально замкнутых с блокировкой контакта с током Ith 16 А и коммутацией AC‑15 до 4 А при напряжении 230/400 В. Предназначен для быстрого фронтального монтажа на контакторы серии DILM7–DILM32 без использования инструментов.
