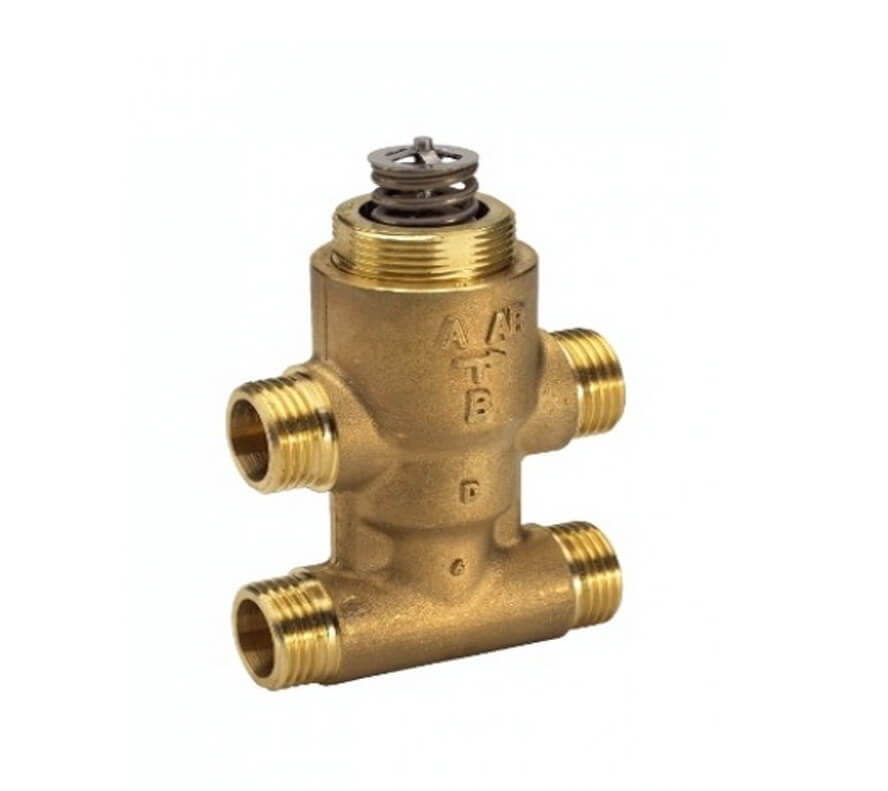

Danfoss VZ 4 065Z5520

Клапан регулирующий двухходовой VZ 4 c наружной резьбой; регулируемая среда – вода или 50% водный раствор гликоля; PN = 16 бар, Тмакс. = 120 °С; материал – латунь; ход штока 5,5 мм, для применения с приводами AMV(E) 13SU, AMV(E) 130, 140,130H,140H

Артикул: 065Z5520
Наличие: Есть в наличии
12012.73 12012.73 руб
добавить к сравнению перейти к сравнению
  • Описание

Danfoss VZ 4 065Z5520

Клапан регулирующий — это трубопроводная арматура, предназначенная для управления потоком воды за счёт изменения площади проходного сечения. Регулирующие клапаны применяют в качестве исполнительного органа в схемах автоматизации систем отопления, горячего водоснабжения и других технологических процессов.

Управляют клапаном с помощью электрического привода и электронного регулятора, по сигналу датчика температуры, давления или расхода в зависимости от функции узла автоматизации. Кроме электрических приводов для управления регулирующим клапаном могут быть применены пневматические, гидравлические, термоэлектрические или термические приводы.

Клапаны VZ2 Danfoss обеспечивают высококачественное регулирование расхода теплоносителя или охладителя для фанкойлов или небольших теплообменников систем отопления и охлаждения воздуха.

Клапаны применяются в сочетании с электрическими приводами AMV (AME) 130, 140, AMV(E)-H 130, 140 и AMV (AME) 13 SU.Утилизация:
Перед утилизацией клапаны должны быть разобраны и рассортированы по группам материалов.

Обзор модификаций

Ду, мм Kvs (А–АВ),
м3/ч
Kvs (В–АВ),
м3/ч
Кодовый номер
15 0,25 0,25 065Z5510
15 0,4 0,25 065Z5511
15 0,63 0,4 065Z5512
15 1,0 0,63 065Z5513
15 1,6 1,0 065Z5514
15 2,5 1,6 065Z5515
20 2,5 1,6 065Z5520
20 4,0 2,5 065Z5521



Технические характеристики

Характеристика регулирования Логарифмическая
Динамический диапазон регулирования 1 : 50
Регулируемая среда Вода или 50% водный раствор гликоля
Присоединение Наружная резьба
Максимальная температура 120 °C
Минимальная температура 2 °C
Давление Ру - 16 бар
Среда Циркуляционная вода
Альтернативная среда 50% гликолевый раствор
Количество ходов 2 -ходовой
Позиция шпинделя A-AB (Норм.Закр.)
Перепад давлений 3,5 бар
Давление 16
Ход штока 5,5 мм
Протечка максимальное 0,05 % kvs
Разгруженный по давлению Нет
Материалы
Корпус, седло и золотник клапана Необесцинковывающаяся латунь CuZn36Pb2As
Шток Нержавеющая сталь
Сальниковое уплотнение EPDM

Размеры

Размеры клапана Danfoss VZ 4 065Z5520

Описание Danfoss VZ 4 065Z5520.pdf
