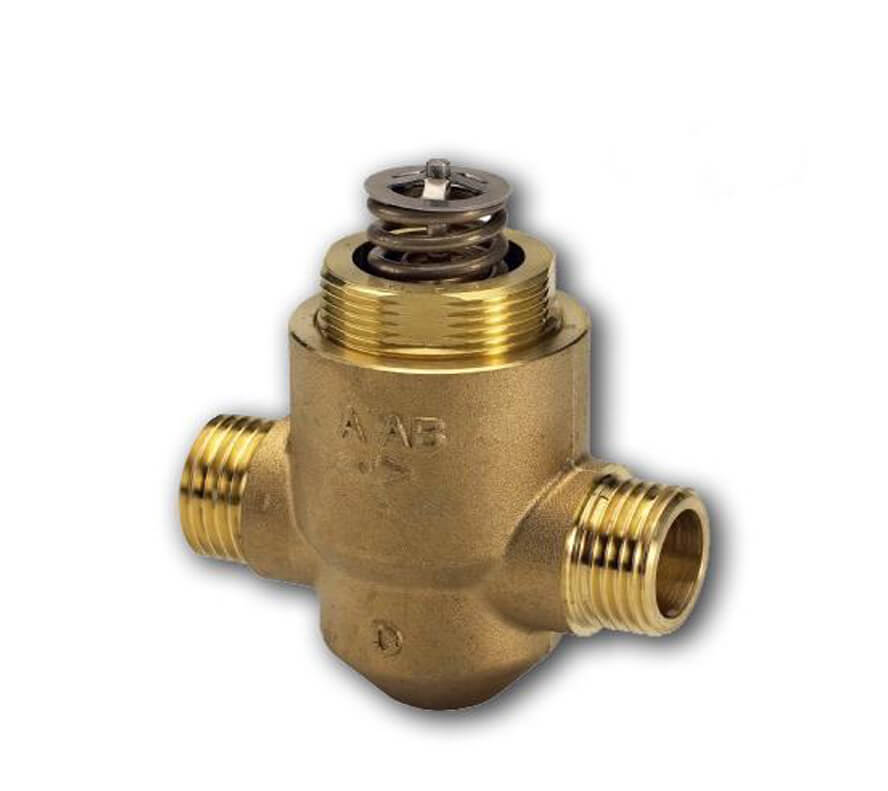

Клапан регулирующий двухходовой VZ 2 c наружной резьбой; регулируемая среда – вода или 50% водный раствор гликоля; PN = 16 бар, Тмакс. = 120 °С; материал – латунь; ход штока 5,5 мм, для применения с приводами AMV(E) 13SU, AMV(E) 130, 140,130H,140H
Клапан регулирующий — это трубопроводная арматура, предназначенная для управления потоком воды за счёт изменения площади проходного сечения. Регулирующие клапаны применяют в качестве исполнительного органа в схемах автоматизации систем отопления, горячего водоснабжения и других технологических процессов.
Управляют клапаном с помощью электрического привода и электронного регулятора, по сигналу датчика температуры, давления или расхода в зависимости от функции узла автоматизации. Кроме электрических приводов для управления регулирующим клапаном могут быть применены пневматические, гидравлические, термоэлектрические или термические приводы.
Клапаны VZ2 Danfoss обеспечивают высококачественное регулирование расхода теплоносителя или охладителя для фанкойлов или небольших теплообменников систем отопления и охлаждения воздуха.
Клапаны применяются в сочетании с электрическими приводами AMV (AME) 130, 140, AMV(E)-H 130, 140 и AMV (AME) 13 SU.Утилизация:
Перед утилизацией клапаны должны быть разобраны и рассортированы по группам материалов.
| Ду, мм | Kvs, м3/ч | Кодовый номер |
| 15 | 0,25 | 065Z5310 |
| 15 | 0,4 | 065Z5311 |
| 15 | 0,63 | 065Z5312 |
| 15 | 1,0 | 065Z5313 |
| 15 | 1,6 | 065Z5314 |
| 15 | 2,5 | 065Z5315 |
| 20 | 2,5 | 065Z5320 |
| 20 | 3,5 | 065Z5321 |
| Характеристика регулирования | Логарифмическая |
| Динамический диапазон регулирования | 1 : 50 |
| Регулируемая среда | Вода или 50% водный раствор гликоля |
| Присоединение | Наружная резьба |
| Максимальная температура | 120 °C |
| Минимальная температура | 2 °C |
| Давление | Ру - 16 бар |
| Среда | Циркуляционная вода |
| Альтернативная среда | 50% гликолевый раствор |
| Количество ходов | 2 -ходовой |
| Позиция шпинделя | A-AB (Норм.Закр.) |
| Перепад давлений | 3,5 бар |
| Давление | 16 |
| Ход штока | 5,5 мм |
| Протечка | максимальное 0,05 % kvs |
| Разгруженный по давлению | Нет |
| Материалы | |
| Корпус, седло и золотник клапана | Необесцинковывающаяся латунь CuZn36Pb2As |
| Шток | Нержавеющая сталь |
| Сальниковое уплотнение | EPDM |
