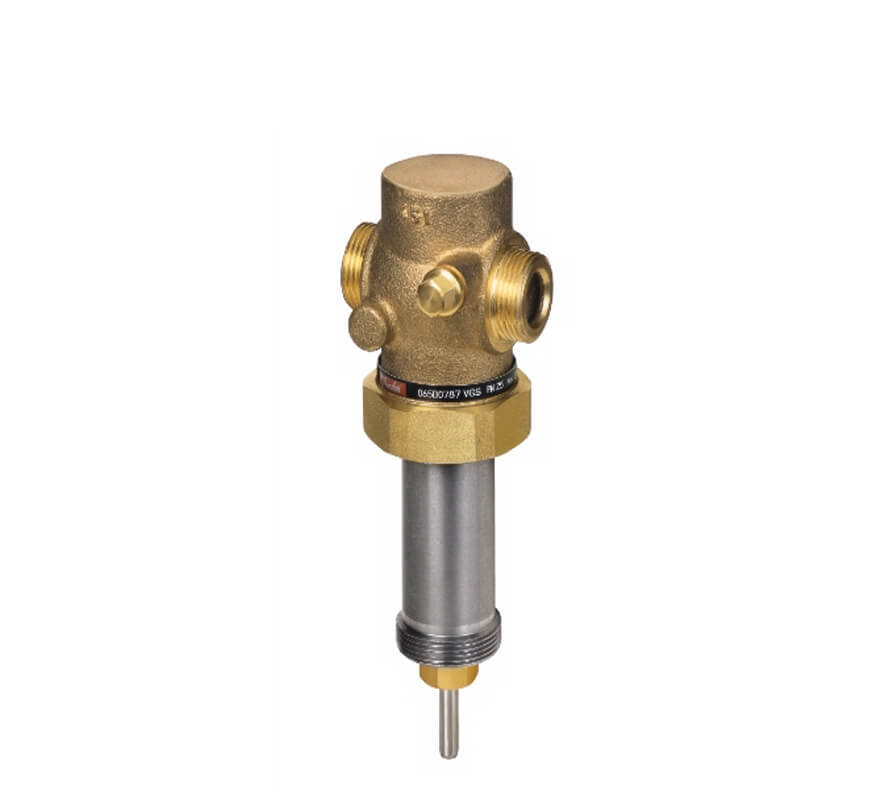

Клапан VGS; регулируемая среда – пар; PN = 25 бар, Тмакс. = 200 °С
Термостатический элемент AVT в сочетании с регулирующими клапанами VG и VGF является регулятором температуры прямого действия и предназначенным для применения преимущественно в системах горячего водоснабжения (ГВС):
– со скоростными и емкостными водонагревателями;
– с баками-аккумуляторами.
Он также может использоваться в смесительных узлах систем напольного отопления. Термоэлемент закрывает клапан, когда температура превышает установленное значение.
Для соответствования требованиям DIN 3440
AVT может сочетаться с термостатами STM и
STL (см. отдельное техническое описание).
Установка регулятора возможна как на подающем, так и на обратном трубопроводе тепловой сети.
| Ду, мм | Kvs, м3/ч | Py, бар | Tмакс, °С | Кодовый номер |
| 15 | 0,4 | 25 | 150 | 065B0770 |
| 15 | 1,0 | 25 | 150 | 065B0771 |
| 15 | 4,0 | 25 | 150 | 065B0774 |
| 20 | 6,3 | 25 | 150 | 065B0775 |
| 25 | 8,0 | 25 | 150 | 065B0776 |
| 32 | 12,5 | 25 | 150 | 065B0777 |
| 40 | 16 | 25 | 150 | 065B0778 |
| 50 | 20 | 25 | 150 | 065B0779 |
| 15 | 4,0 | 25 | 150 | 065B0783 |
| 20 | 6,3 | 25 | 150 | 065B0784 |
| 25 | 8,0 | 25 | 150 | 065B0785 |
| 15 | 3,2 | 25 | 200 | 065B0788 |
| 20 | 4,5 | 25 | 200 | 065B0789 |
| 25 | 6,3 | 25 | 200 | 065B0790 |
| Коэффициент начала кавитации Z* | ≥0,6 |
| Условное давление Ру , бар | 25 |
| Регулируемая среда | Вода или 30% водный раствор гликоля |
| рН регулируемой среды | 7–10 |
| Присоединение | С наружной резьбой |
| ΔPмакс. | 20 бар |
| Тмакс. | 150 °С |
| Количество ходов | 2-ходовой |
| Материалы | |
| Седло клапана | Нержавеющая сталь, мат. № 1.4571 |
| Золотник клапана | Необесцинковывающаяся латунь CuZn36Pb2As |
| Уплотнения | EPDM |
