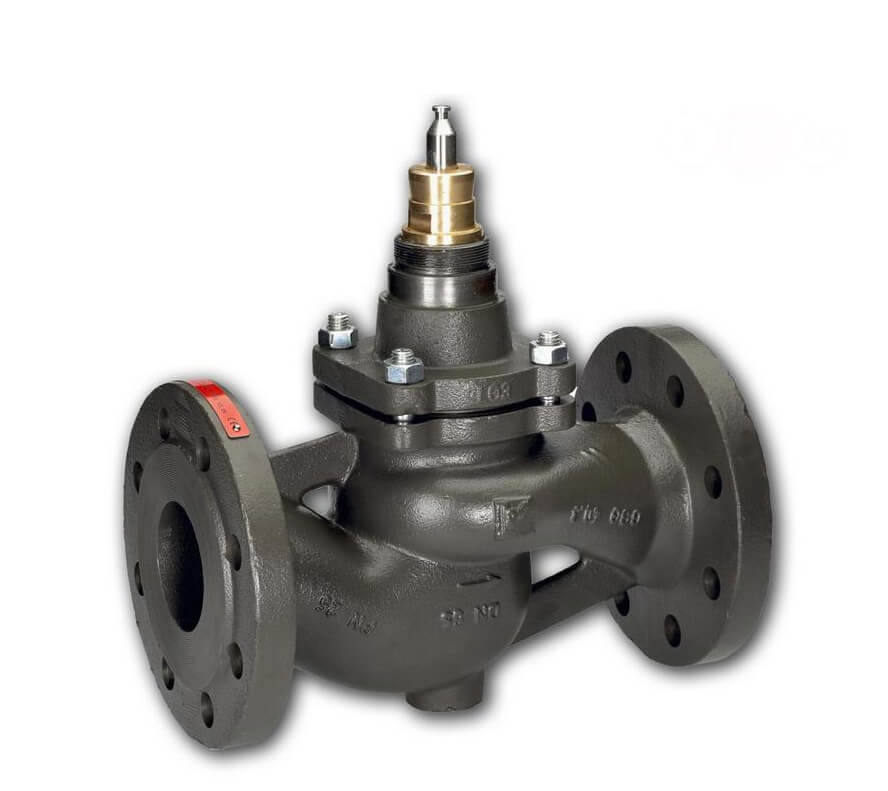

Клапан регулирующий VFS 2 фланцевый для применения с приводами AMV(Е) 25, 35 (DN = 15–50 мм), AME 655, 658 (SU/SD) (DN = 65–100 мм), AMV(Е) 85, 86 (DN = 65–100 мм); регулируемая среда – пар; DN = 15–100 мм, PN = 25 бар, Тмакс. = 120 °С и PN = 20 бар, Тмакс. = 200 °С; материал – чугун
Двухходовой регулирующий клапан — имеет два патрубка для присоединения к трубопроводу и предназначен для ограничения расхода воды. В зависимости то конструкции запорного органа, принцип работы регулирующего клапана аналогичен принципу действия седельного клапана (вентиля) или шарового крана.
Двухходовые регулирующие клапаны широко применяются в инженерных системах зданий с централизованным теплоснабжением (от тепловых сетей). Это обусловлено тем, что используя двухходовой клапан можно ограничить расход теплоносителя и при этом обеспечить требуемый коэффициент смешения, чего не сделаешь с помощью трёхходовых клапанов.
Двухходовые регулирующие клапаны используются для управления теплоотдачей теплообменных аппаратов систем горячего водоснабжения и независимых систем отопления, управления процессом смешения в тепловых пунктах с зависимым подключением к тепловой сети и в качестве исполнительного органа регулятора расхода, давления или перепада давления непрямого действия.
VFS2 - может быть также установлен в системах холодоснабжения, где в качестве регулируемой среды используется 50% водный раствор гликоля.
Монтаж:
При монтаже клапана необходимо убедиться, чтобы направление движения регулируемой среды совпадало с направлением стрелки на корпусе клапана.
Перед монтажом клапана трубопроводная система должна быть промыта, соединительные элементы трубопровода и клапана размещены на одной оси, клапан защищен от напряжений со стороны трубопровода.
Клапан может быть установлен в любом положении, кроме электроприводом вниз, чтобы на привод не попадала вода или конденсат из неплотностей клапана. Необходимо обеспечить достаточно свободное пространство вокруг клапана с приводом для их демонтажа и обслуживания.
Клапан и привод запрещается размещать в помещениях со взрывоопасной атмосферой. Температура окружающего воздуха при монтаже и эксплуатации клапана должна быть в пределах 2–50 °С.
Электропривод может быть повернут вокруг оси штока клапана в удобное для обслуживания положение (на 360°), после чего зафиксирован на клапане стопорными винтами.
| Характеристики | Значение |
| Условное давление Ру, бар | 25 |
| Макс. температура регулируемой среды Т, °С | 200 |
| Динамический диапазон регулирования | 30:1 — для Kvs = 0,63 м3/ч, 50:1 — для Kvs = 1,0–4,0 м3/ч, 100:1 — для Ду = 20–100 мм |
| Характеристика регулирования | Логарифмическая |
| Протечка через закрытый клапан, % от Kvs | ≤ 0,05 |
| Регулируемая среда | Водяной пар (при ΔРкл. = 6 бар) |
| Стандарт фланца | ISO 7005-2 |
| Материал: |
|
| Корпус и крышка | Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) |
| Седло, золотник и шток | Нержавеющая сталь (Ду = 65, 80 и 100 мм — золотник из чугуна с кольцом из нержавеющей стали) |
| Уплотнения сальника | Кольца из PTFE |
