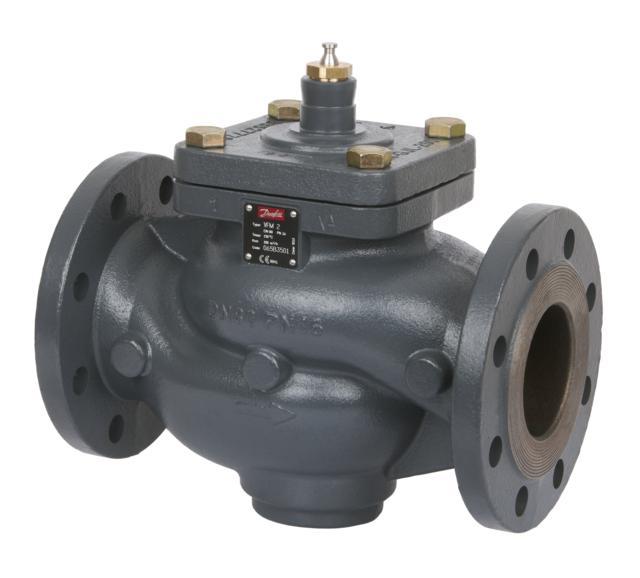

Danfoss VFM 2 065B3504

Name: Danfoss VFM 2 065B3504
SKU: 065B3504

Клапан регулирующий VFM 2 фланцевый, разгруженный для применения с приводами AME 655, 658 (SU/SD); регулируемая среда – вода; PN = 16 бар при Тмакс. = 150 °С; материал – чугун

Артикул: 065B3504

Наличие: Есть в наличии

Описание

Danfoss VFM 2 065B3504

Регулирующий клапан VFM2 предназначен для применения в системах тепло- и холодоснабжения зданий.
Клапан может сочетаться со следующими электрическими приводами Danfoss:

• AVM(E) 10, 13, 23, 33
• ARV(E) 152, 153
• AME655, 658SU/SD

Особенности:

• двойная линейная (Ду 15–50 мм) или логарифмическая характеристика регулирования (Ду 65–250 мм);
• динамический диапазон регулирования 50:1 (Ду 15–50 мм), 100:1 (Ду 65–250 мм);
• разгруженный по давлению..

Основные характеристики:

• условный проход Ду = 15–250 мм;
• пропускная способность Kvs = 0,25–900 м3/ч;
• условное давление Ру = 25 бар (Ду 15– 50 мм), 16 бар (Ду 65–250 мм);
• регулируемая среда: вода или 30% (50%)* водный раствор гликоля;
• температура регулируемой среды: 2 (–10**)–150 °C;
• присоединение к трубопроводу: фланцевое Ру = 25 бар (Ду 15–50 мм), 16 бар (Ду 65–250 мм)
• соответствие стандартам: Директива ЕС по оборудованию, работающему под давлением, 97/23/EC.

Обзор модификаций

Кодовый номер	Ду, мм	Kvs, м3/ч	Ру, бар	*ΔPкл., бар**
065B3500	65	63	16	16
065B3501	80	100	16	16
065B3502	100	160	16	16
065B3503	125	250	16	16
065B3504	150	400	16	10
065B3505	200	630	16	10
065B3506	250	900	16	10

Технические характеристики

Динамический диапазон регулирования	50:1
Характеристика регурирования	Двойная линейная
Коэффициент начала кавитации Z	≥ 0,5
Протечка через закрытый клапан, % от Kvs	0,05%
Условное давление Ру, бар	25
Макс. перепад давления для закрытия клапана ΔРмакс.1), бар	16
Регулируемая среда	вода или 30% водный раствор гликоля
Температура регулируемой среды Т, °С	2…150
Присоединение	Фланцевое, Ру=25 бар по стандарту EN 1092-2
Материалы
Корпус клапана и крышка	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
Седло, золотник и шток	Нержавеющая сталь
Уплотнение сальника	EPDM

Размеры

Размеры клапана Danfoss 065B3504 VFM 2

Описание Danfoss 065B3504 VFM 2.pdf
