Danfoss KPI 35 (артикул 060-121766) представляет собой малогабаритный манометрический выключатель, предназначенный для контроля и регулирования уровня давления в различных жидкостных и газовых контурах. Данное устройство применяется в промышленных установках, насосных станциях и отопительных системах для защиты оборудования и автоматизации технологических процессов.
Назначение данного прибора автоматики заключается в непрерывном контроле текущего давления жидких и газообразных сред в замкнутых контурах с целью поддержания заданных технологических параметров или выдачи аварийного сигнала при достижении критических отметок. Принцип работы манометрического выключателя основан на уравновешивании силы, возникающей от давления рабочей среды на чувствительный орган, упругой силой регулировочной пружины. В качестве чувствительного элемента используется металлическая гофрированная оболочка (сильфон), которая расширяется или сжимается при изменении давления в контуре. Это механическое перемещение передается на контактную группу мгновенного действия. Когда давление достигает установленного на шкале значения, происходит резкое переключение контактов, что приводит к замыканию или размыканию внешней электрической цепи управления, например, цепи питания насосного агрегата, компрессорной установки или световой сигнализации. Возврат контактной группы в исходное состояние происходит автоматически, как только давление изменяется на величину установленной зоны нечувствительности (разности давлений).
Область применения охватывает промышленные системы отопления, горячего и холодного водоснабжения, а также различные вентиляционные комплексы и технологические линии. Благодаря высокой устойчивости к ударным нагрузкам и вибрации, прибор широко используется на производственных предприятиях, в котельных и тепловых пунктах для автоматического регулирования уровня давления рабочей среды. Устройство может работать со всеми стандартными неагрессивными средами, включая воду, воздух, пар и легкие смазочные масла. Настройка прибора выполняется с помощью двух регулировочных винтов, расположенных в верхней части корпуса: один винт задает точку срабатывания, а второй - величину разности давлений для возврата контактов. Четкая шкала на лицевой панели позволяет визуально контролировать установленные параметры без применения дополнительных измерительных приборов, что существенно упрощает процесс пусконаладочных работ.
Основные характеристики
| Параметр | Значение |
| Фирма | Danfoss |
| Страна | Дания |
| Серия | KPI |
| Модель/артикул | KPI 35 / 060-121766 |
| Тип устройства | Манометрический выключатель (реле давления) |
| Диапазон регулирования давления | от -0,2 до 8 бар |
| Настраиваемая разность давлений | от 0,4 до 1,5 бар |
| Максимальное рабочее давление | 18 бар |
| Максимальное испытательное давление | 18 бар |
| Функция сброса | Автоматическая |
| Тип контактной группы | Однополюсный переключающий контакт (SPDT) |
| Чувствительный измерительный элемент | Сильфон (гофрированная трубка) |

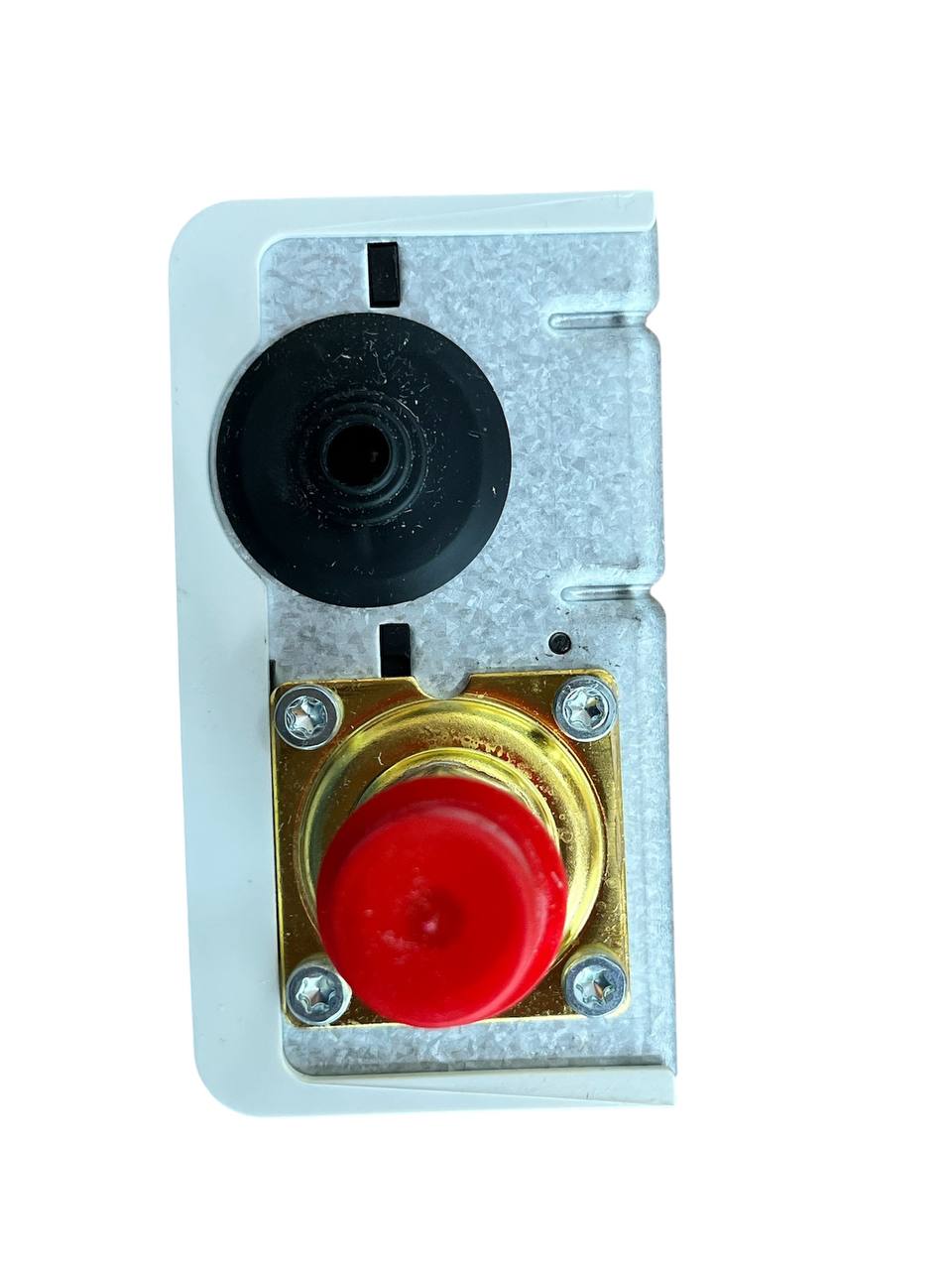

| Тип присоединения по давлению | Наружная резьба G 1/4 |
| Стандарт присоединения | ISO 228-1 |
| Класс защиты корпуса | IP30 |
| Электрический кабельный ввод | Резиновая манжета для кабелей диаметром 6-14 мм |
| Диапазон температур окружающей среды | от -40 до +65 °C (кратковременно до +80 °C) |
| Масса нетто | 0,313 кг |
- Широкий диапазон настроек и регулирования давления рабочей среды.
- Высокая устойчивость к ударным и вибрационным воздействиям со стороны технологического оборудования.
- Электрические контакты мгновенного действия для снижения износа и исключения дребезга.

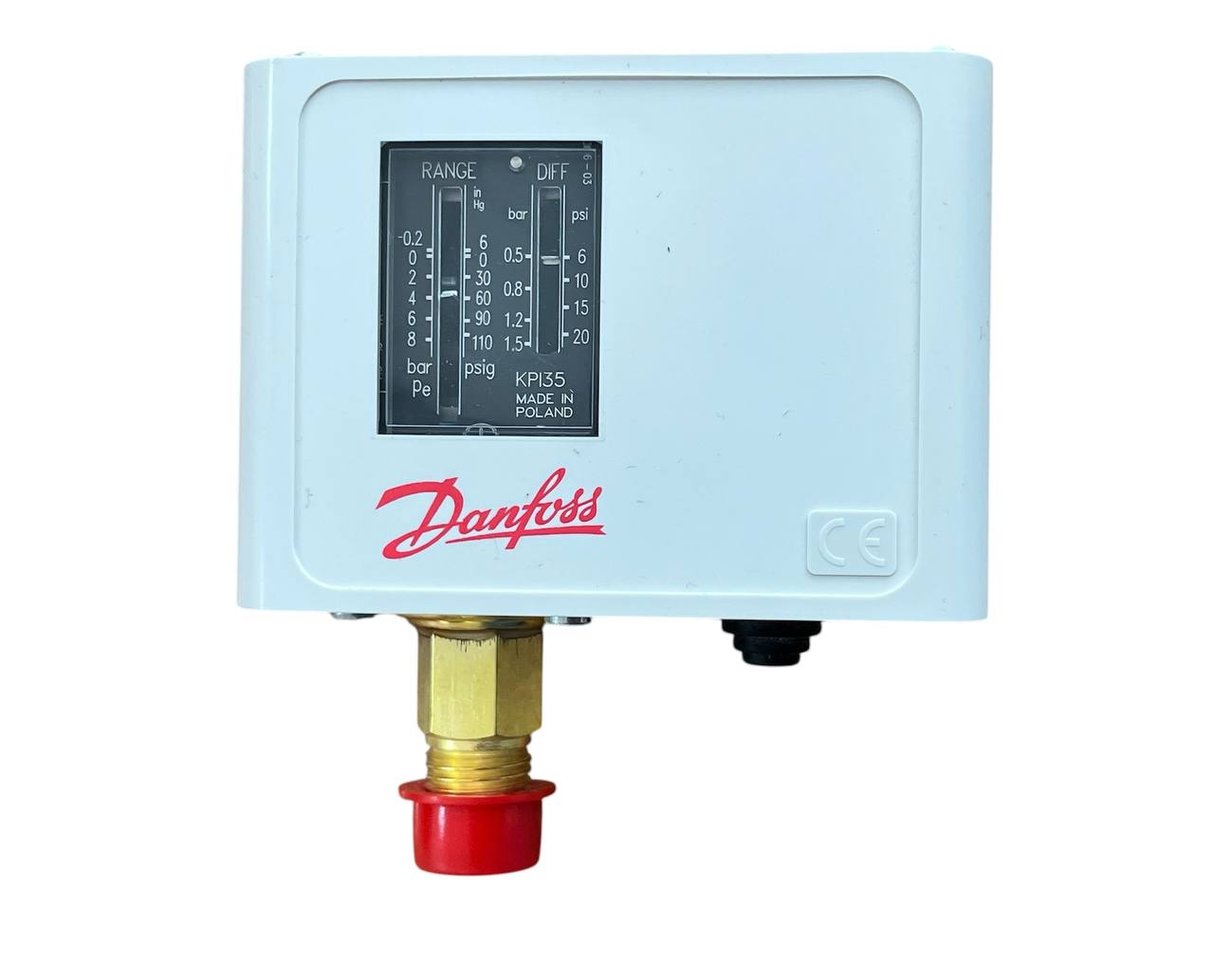

- Удобное исполнение шкалы на лицевой панели для быстрой настройки параметров.
- Компактные размеры, позволяющие экономить место при монтаже в шкафах управления.
Гарантирует высокую надежность и долговечность электрических контактов на протяжении всего срока службы. Обеспечивает простоту монтажа и удобство настройки в любых промышленных применениях.
