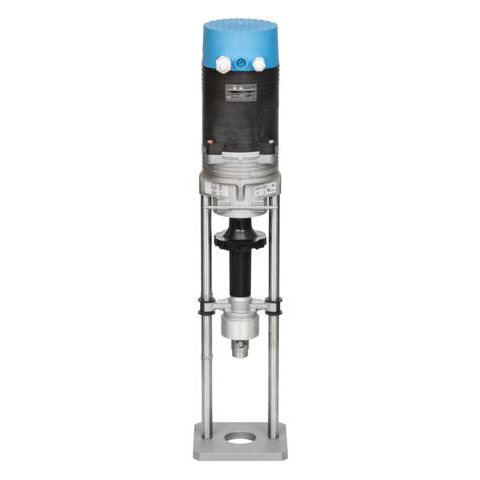

Danfoss AME 855 082G3510
Привод предназначен для управления регулирующими клапанами трехпозиционным или аналоговым сигналом от электронных регуляторов в системах центрального тепло- и холодоснабжения, отопления, вентиляции и кондиционирования воздуха. Используется с клапаном VF 3 (DN 200–300).
Особенности:
- • Трехпозиционное или плавное регулирование;
- • Простое в эксплуатации ручное управление (контроль на клемме R)
- • Индикация положения;
- • Светодиодная индикация;
- • Прямая или обратная функция;
- • Автоматическая подстройка хода штока под крайние положения штока клапанов, что снижает время ввода в эксплуатацию;
- • Входной сигнал по напряжению или току Y;
- • Выходной сигнал по напряжению или току X (для выхода по току требуется дополнительная принадлежность);
- • Функция защиты от замерзания (для получения подробной информации см. раздел «Функции» в техническом описании);
- • Обнаружение закупоривания;
- • Внутреннее регулирование температуры – встроенный нагреватель + защита от перегрева;
- • Обнаружение обрыва провода (только привод плавного регулирования);
- • Изменяемый гистерезис;
- • Функция автоматической проверки;
- • Функция автоматической паузы;
- • Беспотенциальный позиционный переключатель (вспомогательное оборудование);
- • Возможность дистанционного сброса.
Обзор модификаций
| Тип | Питающее напряжение | Кодовый номер |
| AME 685 | 24 | 082G3510 |
| AME 685 | 230 | 082G3511 |
Технические характеристики
| Электрические параметры |
| Электропитание, В | 1х24 |
| Конструктивные особенности |
| Ход штока, мм | 80 |
| Ду управляемого клапана, мм | 200-300 |
| Время перемещения штока на 1 мм, с | 2 |
| Приводное усилие, Н | 15000 |
| Масса, объём |
| Вес, кг | 16.5 |
| Объём упаковки, м3 | 0.034 |
| Прочее |
| Артикул поставщика | 082G3510 |
| Страна | Германия |
| Гарантия (лет) | 1 |
| Назначение использования | автоматика отопления |
Размеры
