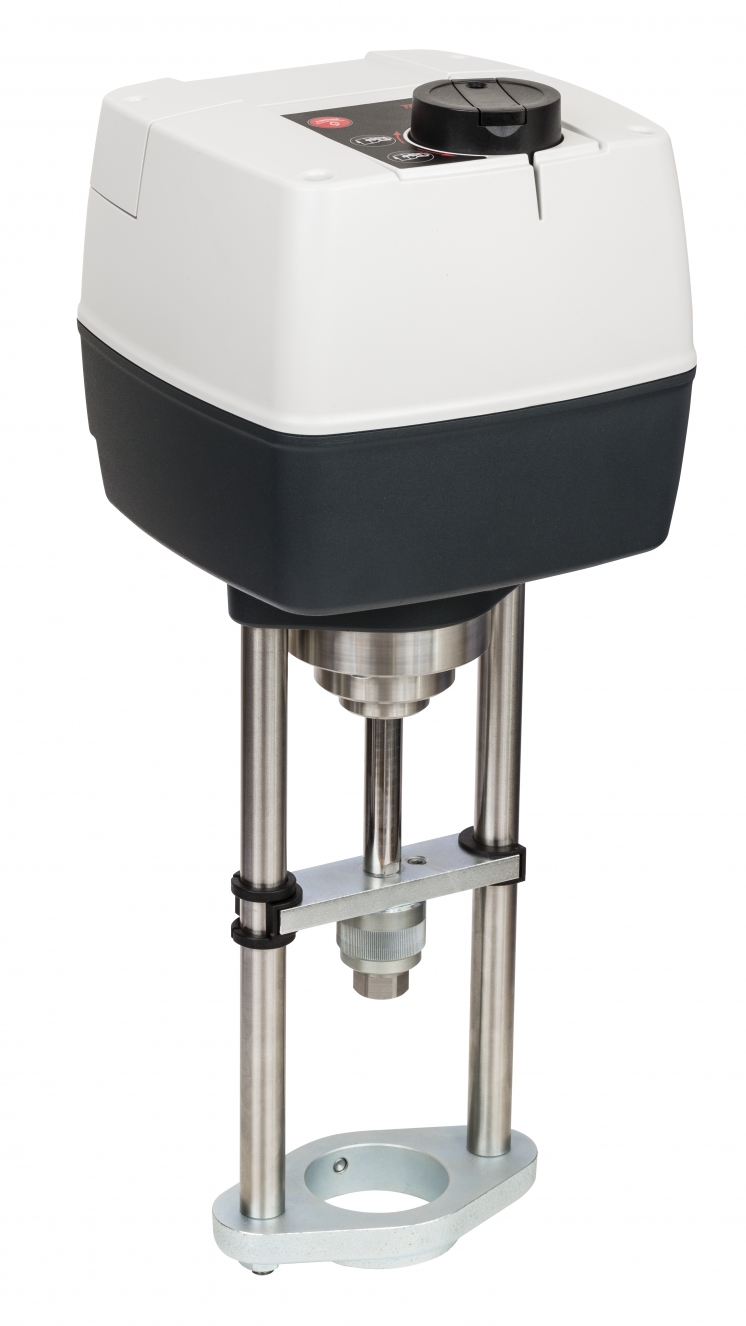

Электроприводы AME 685 для применения с клапанами VF 3 (DN = 200 мм).
Электроприводы AMЕ 685 предназначены для управления регулирующими клапанами трехпозиционным или аналоговым сигналом от электронных регуляторов в системах центрального тепло- и холодоснабжения, отопления, вентиляции и кондиционирования воздуха.
• ручное позиционирование (механическое и электрическое);
• указатель положения;
• светодиодная индикация;
• перенастраиваемое время перемещения штока на 1 мм;
• переключатель SW 3 прямого или
• обратного хода;
• наличие функции автоподстройки под конечные положения штока клапана;
• оптимизация характеристики регулирования;
• ограничение хода штока;
• импульсный или аналоговый выходной сигнал;
• входной сигнал Y по напряжению или по току;
• выходной сигнал X по напряжению или потоку;
• автоматическое определение входного сигнала Y;
• выбор трехпозиционного или аналогового регулирования;
• гальваническая развязка контактов для сигналов X и Y;
• тепловая защита и защита от перегрузок;
• точное регулирование и быстрый отклик на сигнал.
| Тип | Питающее напряжение | Кодовый номер |
| AME 685 | 24 | 082G3500 |
| AME 685 | 230 | 082G3501 |
| Электрические параметры | |
|---|---|
| Электропитание, В | 1х24 |
| Конструктивные особенности | |
| Ход штока, мм | 80 |
| Ду управляемого клапана, мм | 200-300 |
| Время перемещения штока на 1 мм, с | 2,7/6 |
| Приводное усилие, Н | 5000 |
| Масса, объём | |
| Вес, кг | 9.011 |
| Прочее | |
| Артикул поставщика | 082G3500 |
| Гарантия (лет) | 1 |
| Назначение использования | автоматика отопления |
