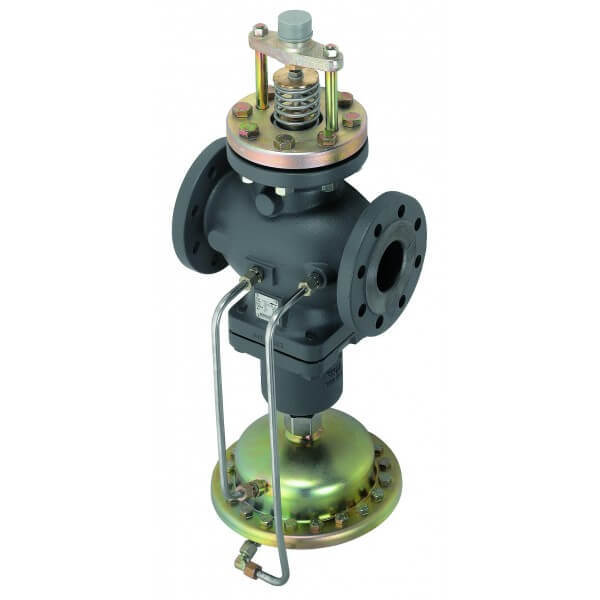

Клапан регулирующий комбинированный седельный проходной с автоматическим ограничением расхода AFQM, фланцевый, для применения с приводами AME 655, AME 658 SU/SD; регулируемая среда – вода или 30 % водный раствор гликоля; Тмакс. = 150 °С; материал – чугун
AFQM –фланцевые автоматические регуляторы расхода (прямого действия) со встроенным регулирующим клапаном под электропривод, разработанные для применения в системах централизованного теплоснабжения, отопления/охлаждения.
Регуляторы закрываются при превышении максимальной установленной величины расхода.
AFQM и AFQM6 являются моторными регулирующими клапанами с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая диафрагма поддерживает на клапане перепад давлений, равный 0,2 бар.
| Ду, мм | РУ,бар | Kvs, м3/ч | Кодовый номер |
| 40 | 16 | 20 | 003G1082 |
| 50 | 16 | 32 | 003G1083 |
| 40 | 25 | 20 | 003G1084 |
| 50 | 25 | 32 | 003G1085 |
| Динамический диапазон регулирования | > 1 : 30 |
| Условное давление Ру, бар | 25 |
| Макс. перепад давлений на клапане ΔРAVQM, бар | 12 |
| Размер присоединения | G 3/4 A: |
| Место установки | На подающем и обратном трубопроводе |
| Регулируемая среда | Вода или 30% водный раствор гликоля |
| рН регулируемой среды | 7–10 |
| Температура регулируемой среды Т, °С | 2–150 °C |
| Тип присоединения | Внешняя резьба |
| dPb | 0,2 бар |
| Функция | Регулятор расхода и температуры |
| Настройка | Нет |
| Характеристика регулирования | логарифмическая |
| Диапазон регулирования >1 | 30 |
| Протечка | 0,02% |
