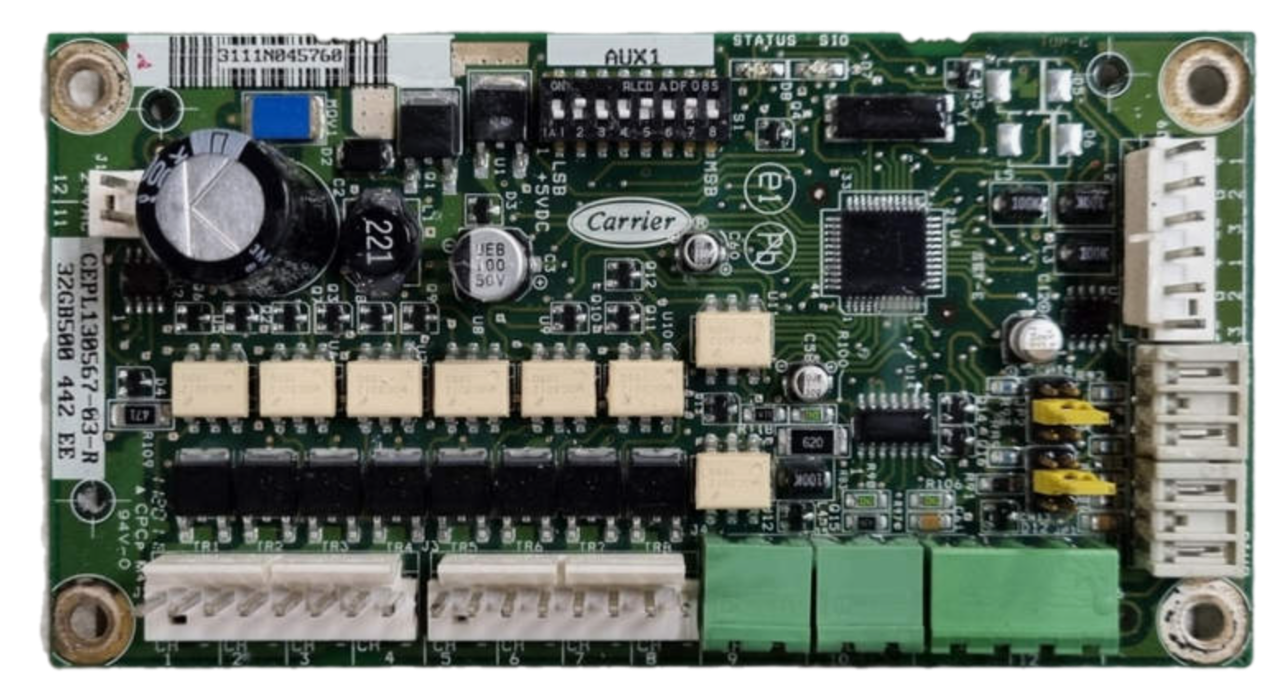

Carrier PD4-AUX1 CELP-130567-03-R представляет собой вспомогательный модуль расширения входов и выходов для систем управления Pro-Dialog 4. Устройство предназначено для сбора данных с дополнительных датчиков и управления вспомогательным оборудованием холодильного контура.
Электронная плата PD4-AUX1 с заводским номером CELP-130567-03-R является функциональным расширением для основных контроллеров Carrier. Она служит промежуточным звеном между датчиками температуры, давления и главным процессором системы управления чиллером. Основная задача модуля AUX1 - расширение возможностей системы по мониторингу дополнительных параметров, которые не могут быть подключены напрямую к базовому контроллеру из-за ограниченного количества портов. Принцип работы заключается в оцифровке аналоговых сигналов от термисторов и преобразователей давления, а также в переключении релейных выходов по командам центрального модуля. Данная модификация платы (с суффиксом -03-R) обладает улучшенными характеристиками помехоустойчивости и оптимизированной схемотехникой для работы в условиях вибраций, создаваемых компрессорами. На плате размещены специализированные разъемы для быстрого подключения кабельных сборок, что ускоряет процесс монтажа и исключает ошибки при сборке. Модуль AUX1 также может отвечать за управление вентиляторами конденсатора, масляными насосами или другими вспомогательными агрегатами, обеспечивая комплексную автоматизацию процесса охлаждения. Устройство спроектировано для длительной работы в условиях повышенной температуры внутри технических отсеков климатического оборудования. Наличие данного модуля в системе позволяет реализовывать сложные алгоритмы защиты и оптимизации работы установки, значительно расширяя диагностические возможности сервисного персонала.
| Параметр | Значение |
| Фирма | Carrier |
| Артикул платы | CELP-130567-03-R |
| Обозначение | PD4-AUX1 |
| Тип устройства | Модуль расширения ввода-вывода |
| Применяемость | Системы Pro-Dialog 4 |
| Входы | Аналоговые (NTC датчики, 4-20mA/0-10V) |
| Выходы | Релейные / Цифровые |
| Питание | 24VAC |
| Состояние | Ремонтная запчасть / Модуль расширения |
| Размеры | Стандартный форм-фактор PD4 |
- Поддержка широкого спектра типов промышленных датчиков.
- Простая адресация в локальной сети контроллера.
- Компактное исполнение для экономии места в электрощите.
- Усиленные цепи питания для стабильной работы электроники.
Гибкое расширение функционала для самых требовательных задач. Идеальное сопряжение со всеми датчиками и приводами Carrier. Проверенная временем надежность в промышленных масштабах.
