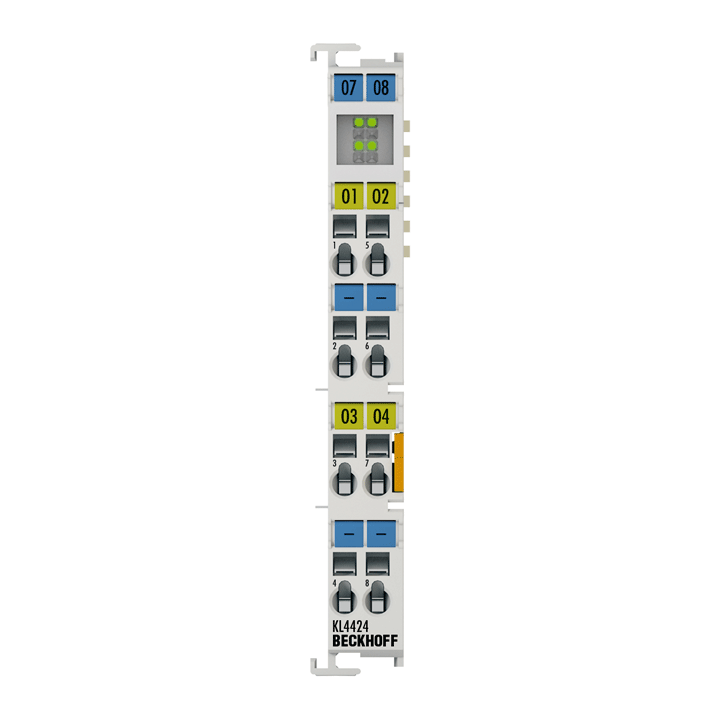

Beckhoff, модель KL4424 представляет собой шинный терминал с 4 каналами аналогового выхода, генерирующий токовые сигналы в диапазоне 4-20 мА с разрешением 12 бит. Этот модуль используется в системах автоматизации для передачи точно масштабированных аналоговых сигналов на исполнительные устройства.
Модуль Beckhoff KL4424 предназначен для промышленного применения в составе системы Bus Terminal, где он обеспечивает устойчивую и высокоточную передачу данных с выхода ПЛК на внешние аналоговые исполнительные устройства. Он имеет четыре независимых аналоговых выхода с двухпроводной технологией подключения, что упрощает проводку и снижает влияние помех. Модуль питается от 24 В постоянного тока через силовые контакты и имеет общую землю с устройствами процесса. Отличается высоким качеством электрической изоляции между шиной и выходами до 500 В, что обеспечивает безопасность и надежность эксплуатации. Скорость преобразования сигнала составляет около 4 мс, точность выхода - менее ±0,1% от конечного значения, что позволяет использовать KL4424 в критичных технологических процессах. Модуль оснащен индикаторами состояния обмена данных, установлен в компактном корпусе 12×100×68 мм для монтажа на стандартную DIN-рейку 35 мм. Защита корпуса соответствует IP20, предусмотрена защита от вибраций и электромагнитных помех в соответствии со стандартами EN 61000-6-2 и EN 61000-6-4. Модуль сертифицирован для применения в зонах с взрывоопасной средой ATEX, IECEx, а также соответствует стандартам CE, UL и DNV GL. Он совместим с другой периферией Beckhoff и позволяет легко расширять и настраивать системы управления согласно потребностям производства.
| Фирма-изготовитель | Beckhoff |
| Страна изготовления | Германия |
| Модель | KL4424 |
| Тип | Шинный терминал, 4-канальный аналоговый выход |
| Диапазон выходного сигнала | 4…20 мА |
| Разрешение | 12 бит |
| Количество выходов | 4 |
| Напряжение питания | 24 В DC через силовые контакты |
| Электрическая изоляция | 500 В (K-Bus / сигнал) |
| Время преобразования сигнала | около 4 мс |
| Точность | < ±0.1% от конечного значения |
| Степень защиты корпуса | IP20 |
| Температурный диапазон | 0…55 °C (рабочий), -25…+85 °C (хранение) |
| Размеры (ШxВxГ) | 12 мм x 100 мм x 68 мм |
| Вес | около 75 г |
| Сертификаты | CE, UL, ATEX, IECEx, DNV GL, cFMus |
- Четыре аналоговых выхода с токовым сигналом 4-20 мА,
- Высокое разрешение и точность 12 бит, < ±0.1%
- Электрическая изоляция 500 В для безопасности и надежности,
- Компактный монтаж на DIN-рейку,
- Поддержка стандартов EMC и виброустойчивости,
- Подходит для эксплуатации во взрывоопасных зонах (ATEX, IECEx),
- Индикаторы статуса обмена данными для удобства диагностики.
KL4424 - это надежный и высокоточный модуль аналогового выхода, который позволяет легко и точно управлять внешними исполнительными устройствами в системах автоматизации и обеспечивает широкий спектр применений в промышленности с максимальной безопасностью и стабильностью.
