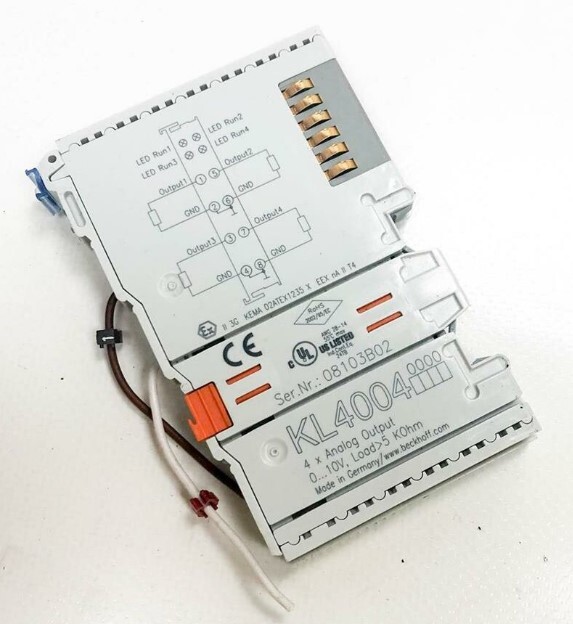

KL4004 представляет собой модуль аналоговых выходов от производителя Beckhoff. Модуль аналогового выхода KL4004 генерирует сигналы в диапазоне от 0 до 10 В.

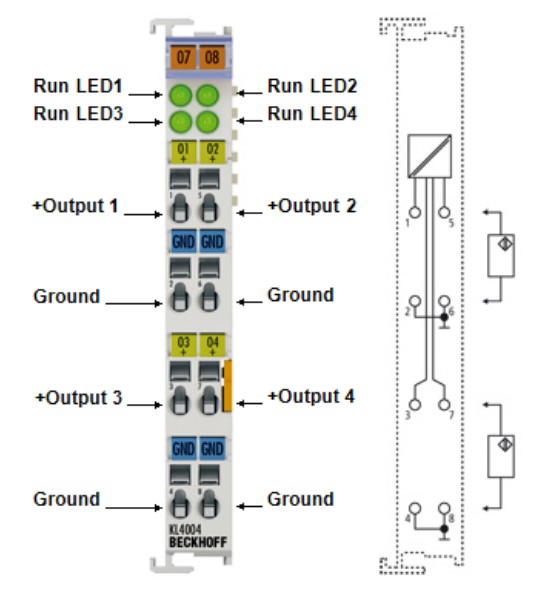

Модули ввода-вывода KL4xxx и KM4xxx выводят различные аналоговые сигналы. Поддерживаются стандартные сигналы, обычно встречающиеся в сфере автоматизации, с уровнями от 0 до 10 В, ±10 В, от 0 до 20 мА и от 4 до 20 мА. Модули ввода-вывода с токовыми выходами >20 мА относятся к группе продуктов KL2xxx. Модуль аналогового вывода KL4004 генерирует сигналы в диапазоне от 0 до 10 В. Напряжение подается на уровень процесса с разрешением 12 бит и электрически изолировано. Выходные каналы модуля ввода-вывода имеют общий потенциал заземления. Светодиодные индикаторы работы сигнализируют об обмене данными с копплером.
| Заказной номер производителя | KL4004 |
| Технология | Односторонняя |
| Количество выходов | 4 |
| Питание | Через шину K-bus |
| Сигнальное напряжение | 0...10 В |
| Время преобразования | ~ 2 мс |
| Вес | ок. 85 г |
Обратите внимание, что по соображениям электромагнитной совместимости заземляющие контакты имеют емкостную связь с монтажной шиной. Это может привести к неправильным результатам при испытании изоляции или к повреждению клеммы (например, к пробою разряда в линии заземления при испытании изоляции потребителя с номинальным напряжением 230 В). При испытании изоляции отсоедините линию питания PE от копплера или клеммы питания! Чтобы отсоединить дальнейшие точки питания для тестирования, эти клеммы питания можно отпустить и отвести на расстояние не менее 10 мм от группы клемм.
