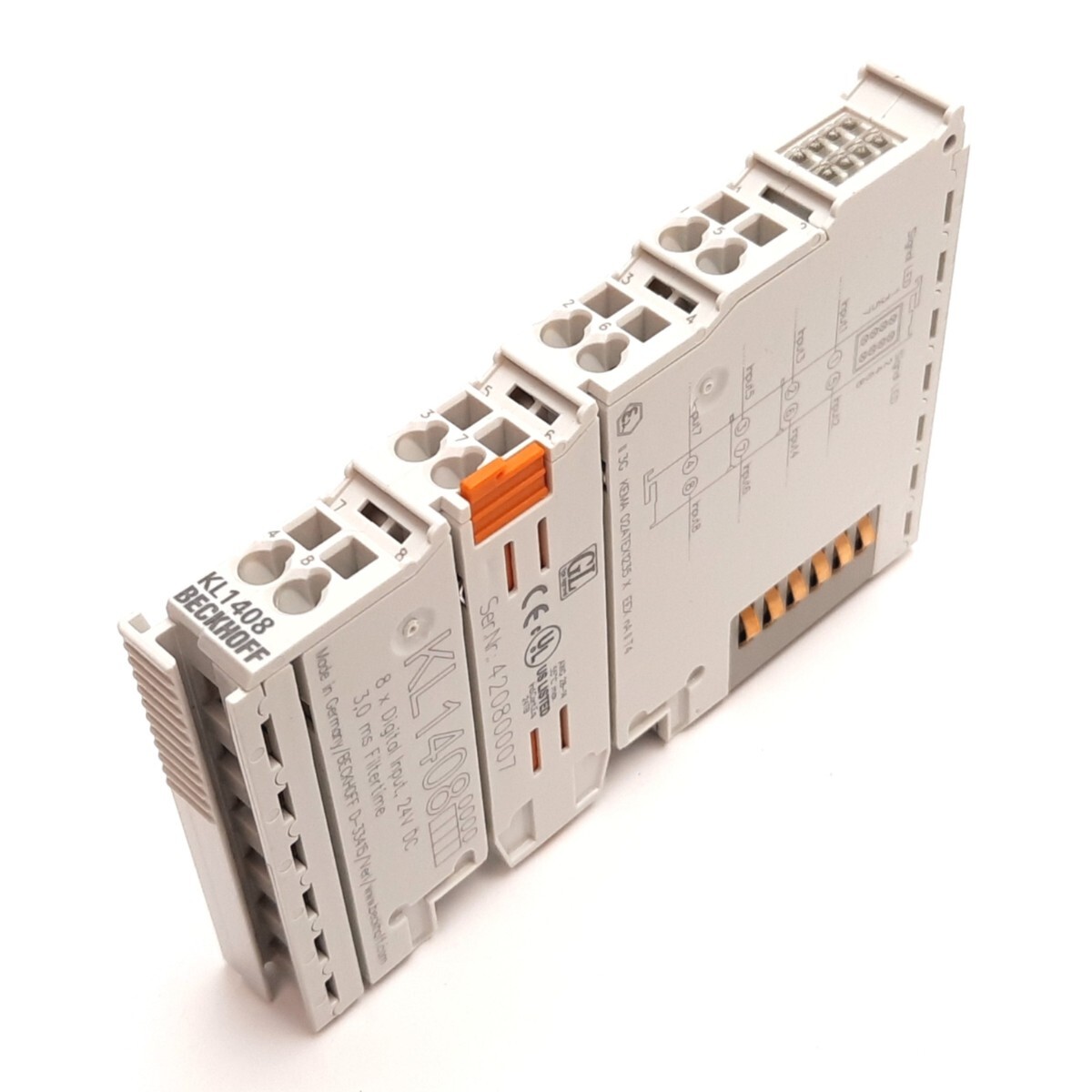

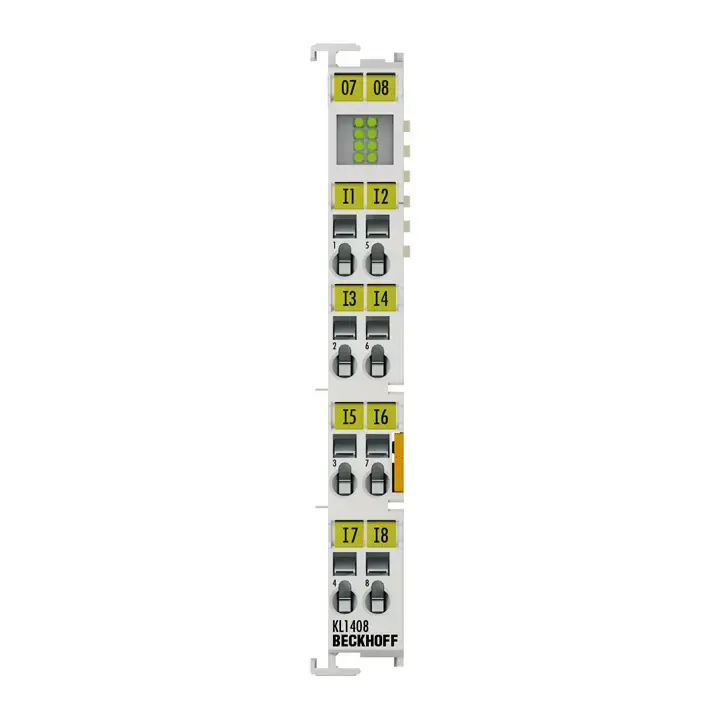

Beckhoff KL1408 представляет собой 8-канальный цифровой входной модуль для систем промышленной автоматизации на базе шины EtherCAT. Используется для подключения дискретных датчиков например, концевых выключателей, кнопок, в распределенных системах управления.
KL1408 является частью линейки KL1 от Beckhoff, представляющей собой системы распределённых I/O для многоканального сбора сигналов на производстве. В основе — 8 входов, каждый с независимыми светодиодами-индикаторами состояния и фильтром 3 мс, что предотвращает дребезг контактов . Модуль подключается к шине питания и датчикам по одно-проводной технологии, что позволяет экономично и просто прокладывать кабели. Разъёмы модуля выполнены в виде винтовых клемм, обеспечивающих надёжное подключение, а корпус тонкий — всего 12 мм, высокая ёмкость монтажа на DIN-рейке. Рабочий диапазон температур от –25 до +60 °C, класс защиты IP20, масса ~55 г. Интегрируется в систему через шину Beckhoff (K-bus), каждый модуль потребляет около 5 мА общей шины и 2 мА при работе с входами. Это универсальное решение для компактных шкафов управления, требующих гальванической развязки и минимального дребезга входов в промышленных условиях.
| Производитель | Beckhoff Automation (Германия) |
| Серия | KL1 |
| Модель | KL1408 |
| Напряжение питания | 24 V DC (–15…+20 %) |
| Количество входов | 8 каналов |
| Логика сигнала “0” | –3…+5 V |
| Логика сигнала “1” | 11…30 V |
| Входной фильтр | 3 мс |
| Диапазон температур эксплуатации | –25…+60 °C |
| Вес | ≈ 55 г |
| Монтаж | DIN-рейка |
| Ток питания на входной цепи | ≈ 2 мА + нагрузка |

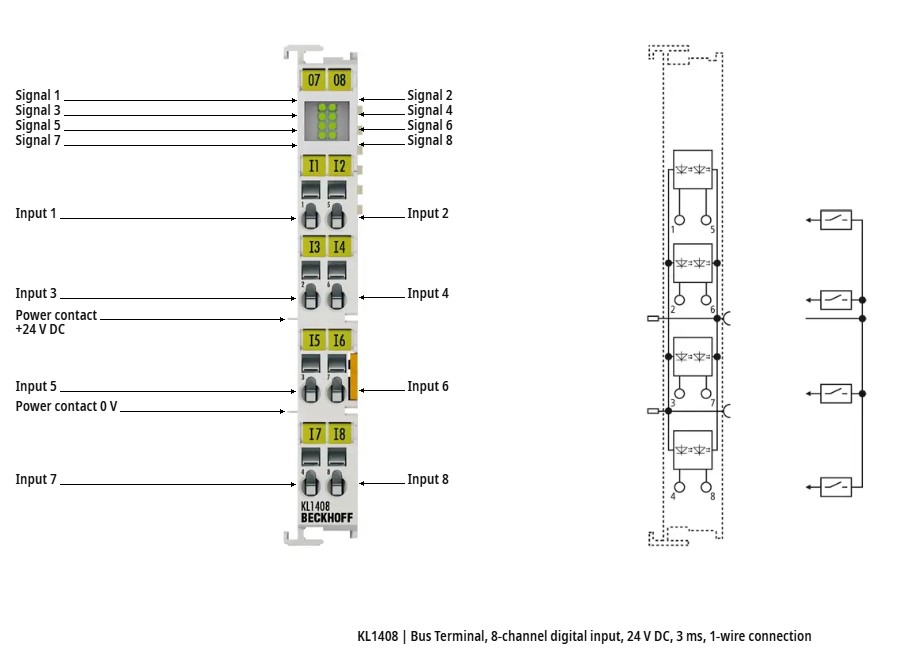

Цифровой входной модуль KL1408 принимает двоичные управляющие сигналы 24 В DC с уровня процесса и передаёт их в систему автоматизации более высокого уровня в электрически изолированном виде. Каждый модуль содержит восемь каналов, состояние сигнала которых отображается с помощью светодиодов.
