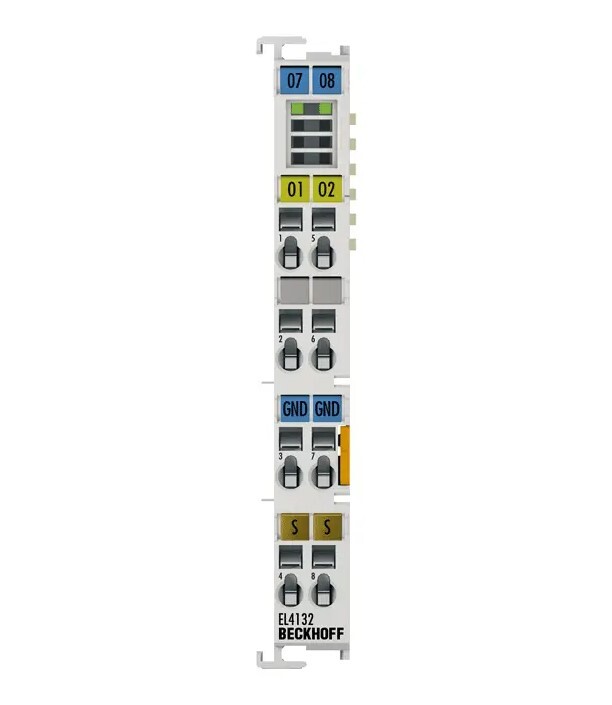

EL4132 представляет собой модуль аналогового выхода от производителя Beckhoff. Модуль аналогового вывода EL4132 генерирует сигналы в диапазоне от -10 до +10 В. Напряжение подается на уровень процесса с разрешением 16 бит и является электрически изолированным.
EtherCAT-модули серий EL4xxx, ES4xxx и ELX4xxx выводят самые разнообразные аналоговые сигналы. Поддерживаются стандартные сигналы, обычно встречающиеся в сфере автоматизации, с уровнями от 0 до 10 В, ±10 В, от 0 до 20 мА и от 4 до 20 мА. EtherCAT-модули с токовыми выходами > 20 мА относятся к группам продуктов EL2xxx и EL7xxx.
Благодаря различному количеству каналов и разрешению, Beckhoff предлагает подходящий продукт для любого применения в ассортименте EtherCAT-модулей аналогового вывода. Кроме того, для некоторых областей применения существуют различные категории продуктов. Например, модули аналогового вывода серии ELX4xxx специально разработаны для взрывоопасных зон.
Некоторые аналоговые EtherCAT-модули основаны на технологии XFC (eXtreme Fast Control), которая позволяет реализовать быстрые, детерминированные реакции. Эта технология обеспечивает быстрое время отклика ввода/вывода, передискретизацию выходного сигнала и временную точность вывода сигнала в соответствии с заданной временной меткой с разрешением 1 нс. Высокоточная синхронизация всех устройств в сети с поддержкой распределенных часов достигается с точностью синхронизации <<1 мкс с помощью распределенных часов EtherCAT, которые реализованы в некоторых аналоговых EtherCAT-модулях EL4xxx и ES4xxx.

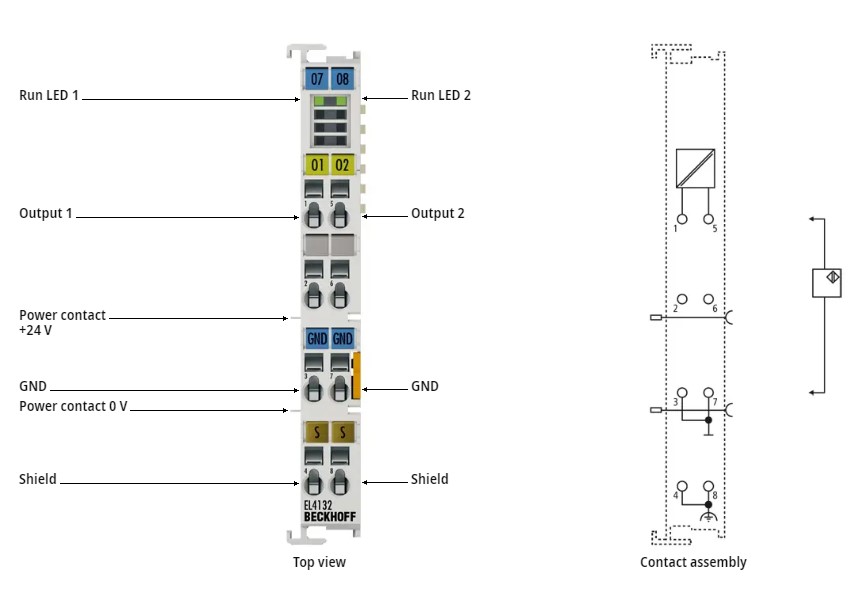

Модуль аналогового вывода EL4132 генерирует сигналы в диапазоне от -10 до +10 В. Напряжение подается на уровень процесса с разрешением 16 бит и является электрически изолированным. Выходные каналы EtherCAT-модуля имеют общий потенциал заземления. Модуль EL4132 объединяет два канала в одном корпусе. Состояние сигнала EtherCAT-модуля отображается с помощью светоизлучающих диодов.
| Заказной номер производителя | EL4132 |
| Количество выходов | 2 |
| Питание | Через шину E-bus |
| Сигнальное напряжение | -10...+10 В |
| Распределенные часы | Да |
| Точность распределенных часов | << 1 мкс |
| Нагрузка | > 5 кОм (защита от короткого замыкания) |
