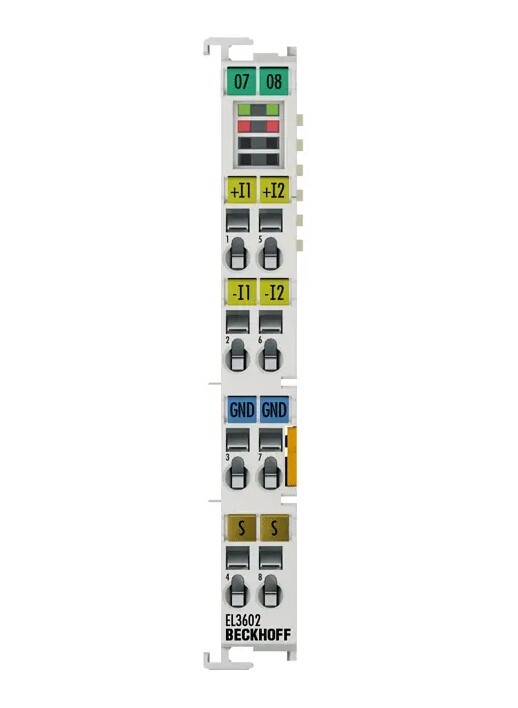

EL3602 представляет собой модуль аналогового входа от производителя Beckhoff. Модуль аналогового ввода EL3602 обрабатывает сигналы в диапазонах ±10 В, ±5 В, ±2,5 В и ±1,25 В.
EtherCAT-модули серий EL3xxx, ES3xxx, ELM3xxx, ELX3xxx и EM3xxx обрабатывают самые разнообразные аналоговые сигналы. Типичные стандартные сигналы, встречающиеся в индустрии автоматизации, такие как 0-10 В, ±10 В, 0-20 мА и 4-20 мА, поддерживаются и предварительно обрабатываются наряду с другими измеряемыми величинами, такими как сопротивление, давление или температура. В ассортимент продукции дополнительно входят аналоговые EtherCAT-модули для подключения и оценки специальных датчиков, таких как тензодатчики, термопары, термометры сопротивления и акселерометры. Также доступны специальные аналоговые EtherCAT-модули для решения измерительных задач в области измерения энергии и мощности.
Beckhoff предлагает подходящий продукт для любого применения в своем ассортименте аналоговых EtherCAT-модулей ввода. Благодаря обширному выбору терминалов с различным количеством каналов, разрешением и точностью измерения, можно найти подходящий продукт для любого применения, от простых промышленных приложений до высокоточных измерительных технологий. Кроме того, для некоторых областей применения существуют различные категории продуктов. Например, терминалы аналогового ввода серии ELX3xxx специально разработаны для взрывоопасных зон, а продукты серии ELM3xxx с низкой погрешностью измерения предназначены для измерительных приложений с высокими требованиями.

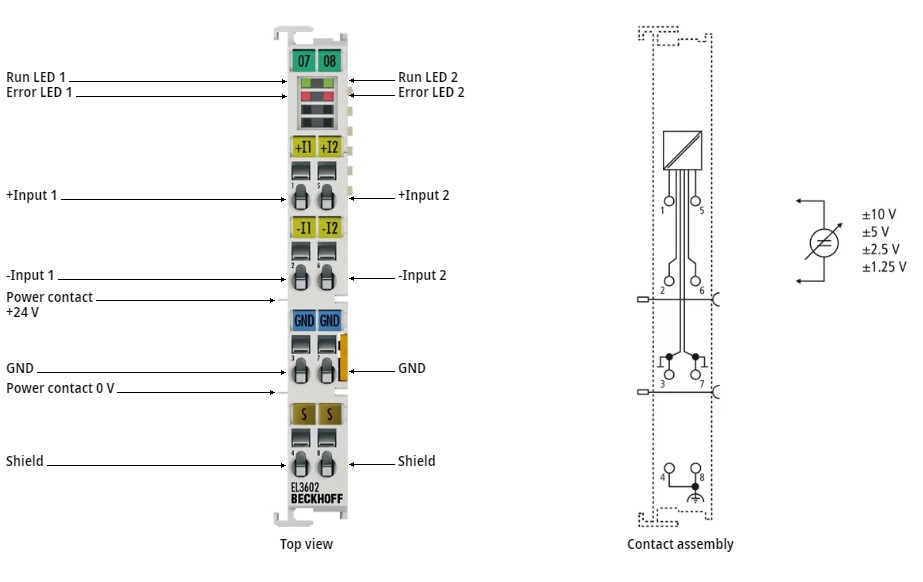

Модуль аналогового ввода EL3602 обрабатывает сигналы в диапазонах ±10 В, ±5 В, ±2,5 В и ±1,25 В. Напряжение оцифровывается с разрешением 24 бита и передается, электрически изолированное, на устройство автоматизации верхнего уровня. Входные каналы EtherCAT-модуля имеют дифференциальные входы и обладают общим внутренним потенциалом земли. Состояние сигнала EtherCAT-модуля отображается с помощью светоизлучающих диодов.
| Заказной номер производителя | EL3602 |
| Количество входов | 2 (дифференциальные) |
| Питание | Через шину E-bus |
| Внутреннее сопротивление | > 200 кОм |
| Предельная частота входного фильтра | 3 кГц |
| Напряжение общего мода UCM | макс. 35 V |
| Время преобразования | 20 мс по умолчанию, 1...400 мс настраивается |
| Разрешение | 24 бита |
