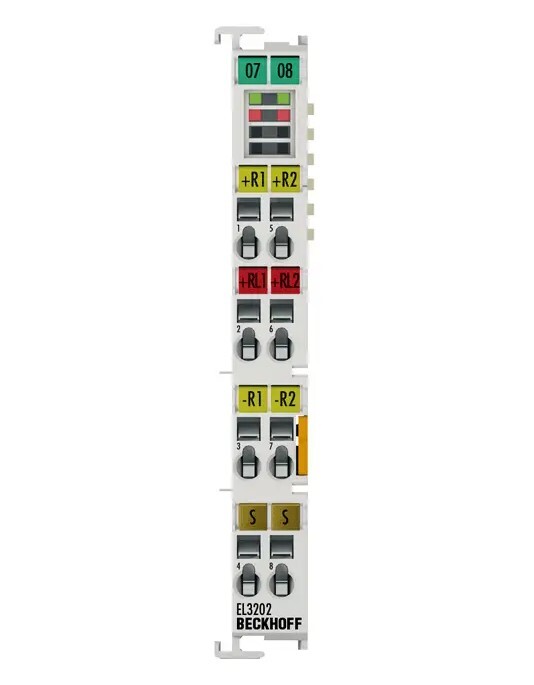

EL3202 представляет собой входной модуль от производителя Beckhoff. Модуль аналогового ввода EL3202 обеспечивает прямое подключение двух датчиков сопротивления. Измеренное значение сопротивления может быть либо выведено непосредственно в омах, либо преобразовано в температуру.
EtherCAT-модули серий EL3xxx, ES3xxx, ELM3xxx, ELX3xxx и EM3xxx обрабатывают самые разнообразные аналоговые сигналы. Типичные стандартные сигналы, встречающиеся в индустрии автоматизации, такие как 0-10 В, ±10 В, 0-20 мА и 4-20 мА, поддерживаются и предварительно обрабатываются наряду с другими измеряемыми величинами, такими как сопротивление, давление или температура. В ассортимент продукции дополнительно входят аналоговые EtherCAT-модули для подключения и оценки специальных датчиков, таких как тензодатчики, термопары, термометры сопротивления и акселерометры. Также доступны специальные аналоговые EtherCAT-модули для решения измерительных задач в области измерения энергии и мощности.
Beckhoff предлагает подходящий продукт для любого применения в своем ассортименте аналоговых EtherCAT-модулей ввода. Благодаря обширному выбору терминалов с различным количеством каналов, разрешением и точностью измерения, можно найти подходящий продукт для любого применения, от простых промышленных приложений до высокоточных измерительных технологий. Кроме того, для некоторых областей применения существуют различные категории продуктов. Например, терминалы аналогового ввода серии ELX3xxx специально разработаны для взрывоопасных зон, а продукты серии ELM3xxx с низкой погрешностью измерения предназначены для измерительных приложений с высокими требованиями.

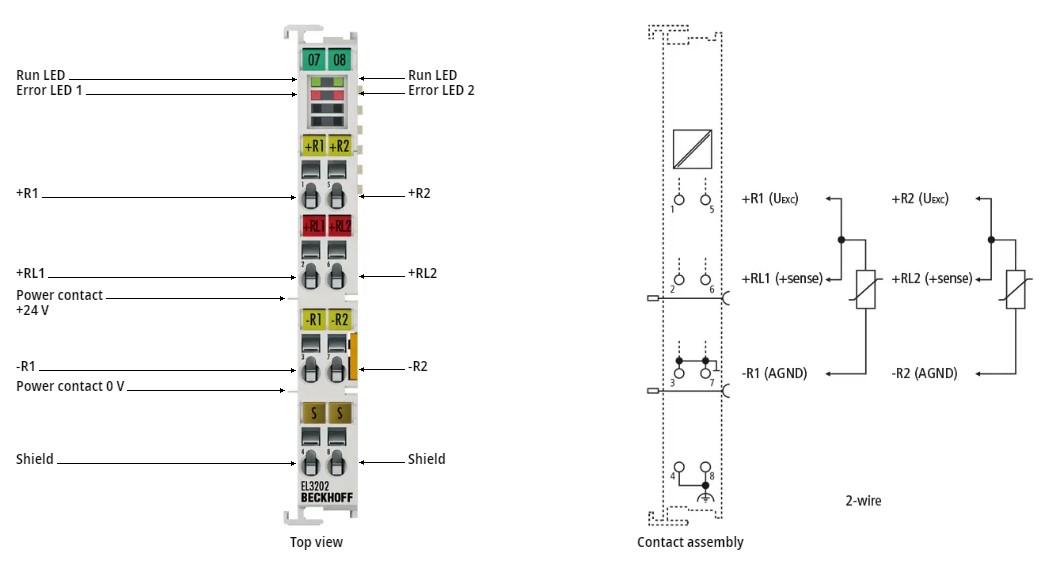

Модуль аналогового ввода EL3202 обеспечивает прямое подключение двух датчиков сопротивления. Измеренное значение сопротивления может быть либо выведено непосредственно в омах, либо преобразовано в температуру. Если интересует температура в точке измерения, преобразование сопротивления в температуру может быть выполнено в терминале в соответствии с различными характеристиками датчиков (Pt100, Pt1000, NI120, NI1000, типы KTY и т.д.). EL3202 может работать с датчиками в 2- и 3-проводной технологии, для 2-проводного соединения необходим внешний мост. EtherCAT-модули указывают на свои измерительные возможности с помощью светоизлучающих диодов и битов состояния в образе процесса EtherCAT.
| Заказной номер производителя | EL3202 |
| Количество входов | 2 |
| Питание | Через шину E-bus |
| Предельная частота входных фильтров | тип. 1 кГц |
| Способ подключения | 2- или 3-проводной (по умолчанию: 2-проводной) |
| Измерительный ток | < 0,5 мА (в зависимости от нагрузки) |
| Потребляемый ток по шине E-bus | 190 мА |
