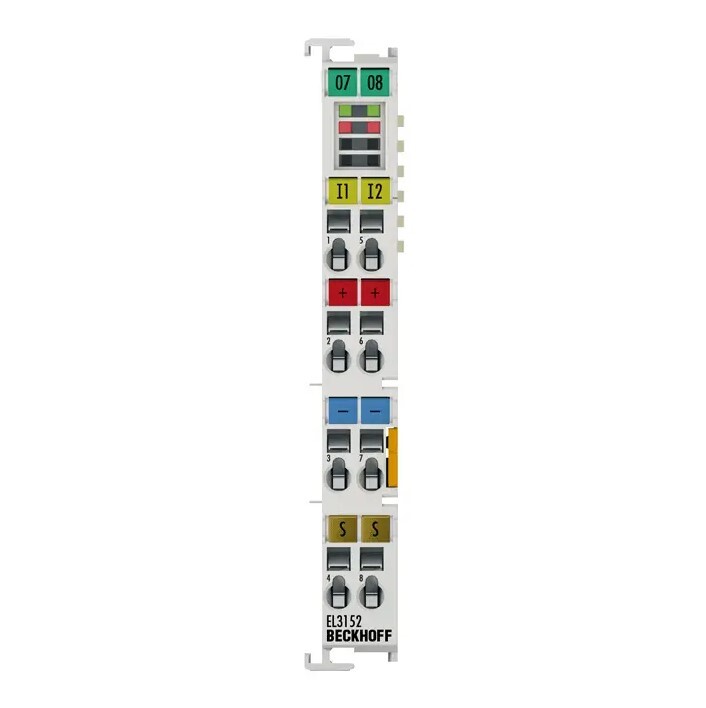

EL3152 представляет собой модуль аналоговых входов от производителя Beckhoff. Задача модуля аналогового ввода EL3152 - подавать питание на измерительные преобразователи, расположенные в полевых условиях, и передавать аналоговые измерительные сигналы с электрической изоляцией на устройство автоматизации.
EtherCAT-модули серий EL3xxx, ES3xxx, ELM3xxx, ELX3xxx и EM3xxx обрабатывают самые разнообразные аналоговые сигналы. Типичные стандартные сигналы, встречающиеся в индустрии автоматизации, такие как 0-10 В, ±10 В, 0-20 мА и 4-20 мА, поддерживаются и предварительно обрабатываются наряду с другими измеряемыми величинами, такими как сопротивление, давление или температура. В ассортимент продукции дополнительно входят аналоговые EtherCAT-модули для подключения и оценки специальных датчиков, таких как тензодатчики, термопары, термометры сопротивления и акселерометры. Также доступны специальные аналоговые EtherCAT-модули для решения измерительных задач в области измерения энергии и мощности.
Beckhoff предлагает подходящий продукт для любого применения в своем ассортименте аналоговых EtherCAT-модулей ввода. Благодаря обширному выбору терминалов с различным количеством каналов, разрешением и точностью измерения, можно найти подходящий продукт для любого применения, от простых промышленных приложений до высокоточных измерительных технологий. Кроме того, для некоторых областей применения существуют различные категории продуктов. Например, терминалы аналогового ввода серии ELX3xxx специально разработаны для взрывоопасных зон, а продукты серии ELM3xxx с низкой погрешностью измерения предназначены для измерительных приложений с высокими требованиями.

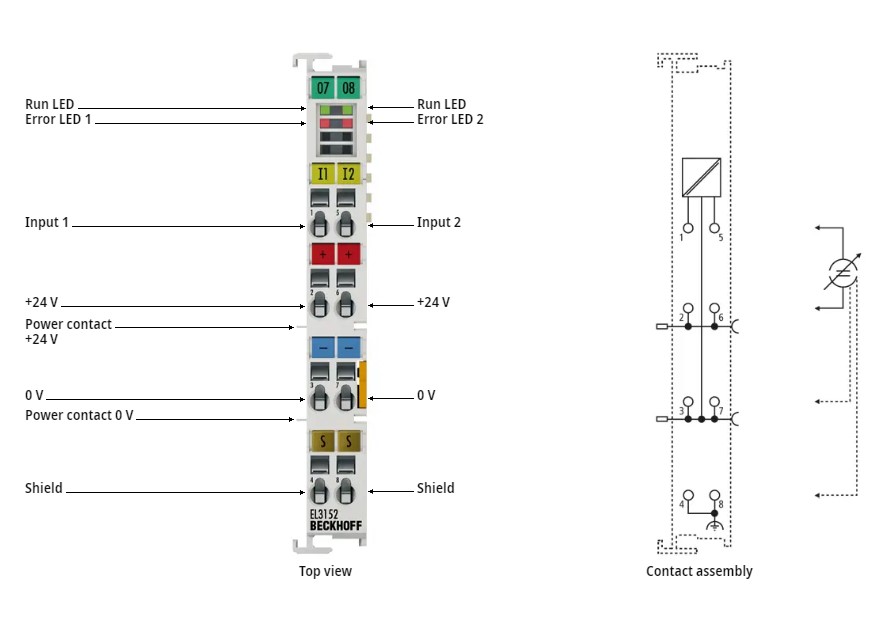

Задача модуля аналогового ввода EL3152 - подавать питание на измерительные преобразователи, расположенные в полевых условиях, и передавать аналоговые измерительные сигналы с электрической изоляцией на устройство автоматизации. Напряжение для датчиков подается на клеммы через силовые контакты. На силовые контакты может подаваться рабочее напряжение стандартным способом или через клемму питания (EL9xxx) с электрической изоляцией. Входная электроника не зависит от напряжения питания силовых контактов. Опорным потенциалом для входов является силовой контакт 0 В. EtherCAT-модуль отображает состояние своего сигнала с помощью светоизлучающих диодов. Светодиоды ошибок указывают на состояние перегрузки и обрыв провода.
| Заказной номер производителя | EL3152 |
| Количество входов | 2 (односторонние) |
| Питание | Через шину E-bus |
| Сигнальный ток | 4...20 мА |
| Распределенные часы | Да |
| Внутреннее сопротивление | тип. 85 Ω + напряжение на диоде |
| Предельная частота входного фильтра | 5 кГц |
