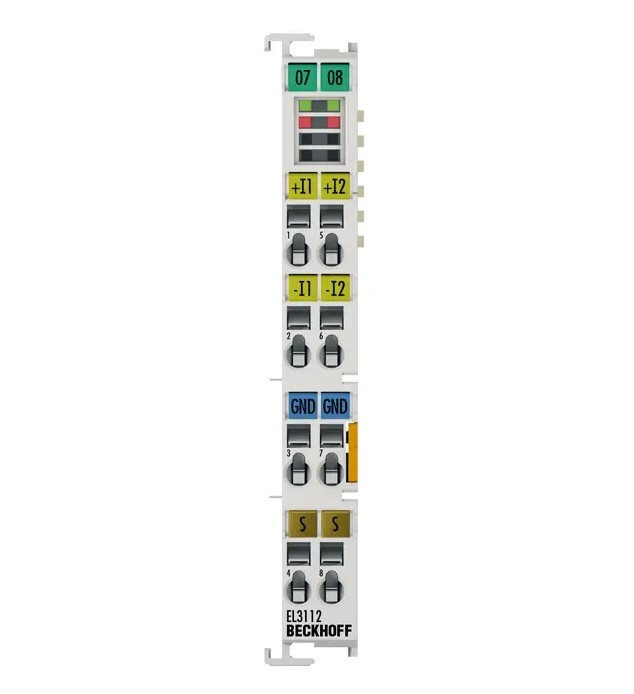

EL3112 представляет собой аналоговый модуль от производителя Beckhoff. Модуль аналогового ввода EL3112 обрабатывает сигналы в диапазоне от 0 до 20 мА. Ток оцифровывается с разрешением 16 бит и передается, электрически изолированный, на устройство автоматизации верхнего уровня.
EtherCAT-модули серий EL3xxx, ES3xxx, ELM3xxx, ELX3xxx и EM3xxx обрабатывают самые разнообразные аналоговые сигналы. Типичные стандартные сигналы, встречающиеся в индустрии автоматизации, такие как 0-10 В, ±10 В, 0-20 мА и 4-20 мА, поддерживаются и предварительно обрабатываются наряду с другими измеряемыми величинами, такими как сопротивление, давление или температура. В ассортимент продукции дополнительно входят аналоговые EtherCAT-модули для подключения и оценки специальных датчиков, таких как тензодатчики, термопары, термометры сопротивления и акселерометры. Также доступны специальные аналоговые EtherCAT-модули для решения измерительных задач в области измерения энергии и мощности.
Beckhoff предлагает подходящий продукт для любого применения в своем ассортименте аналоговых EtherCAT-модулей ввода. Благодаря обширному выбору терминалов с различным количеством каналов, разрешением и точностью измерения, можно найти подходящий продукт для любого применения, от простых промышленных приложений до высокоточных измерительных технологий. Кроме того, для некоторых областей применения существуют различные категории продуктов. Например, терминалы аналогового ввода серии ELX3xxx специально разработаны для взрывоопасных зон, а продукты серии ELM3xxx с низкой погрешностью измерения предназначены для измерительных приложений с высокими требованиями.

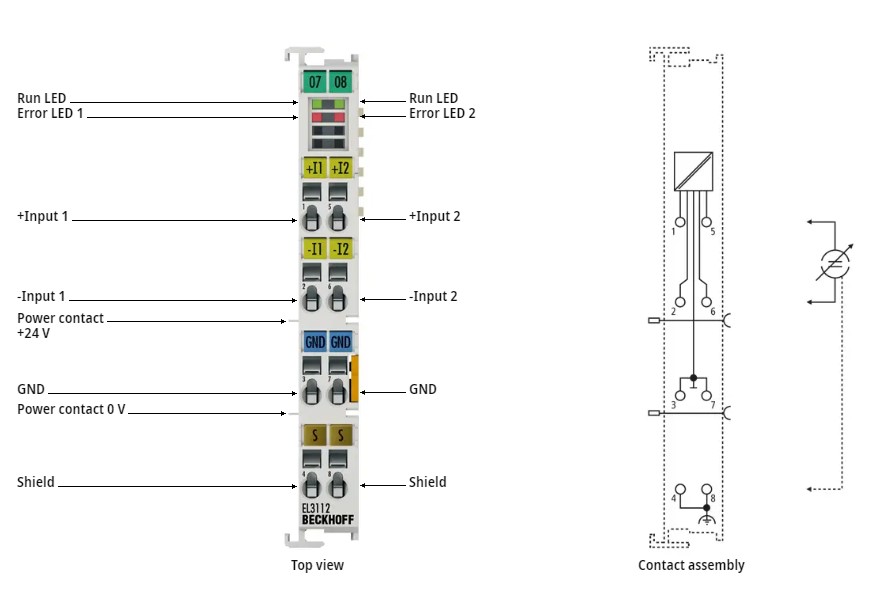

Модуль аналогового ввода EL3112 обрабатывает сигналы в диапазоне от 0 до 20 мА. Ток оцифровывается с разрешением 16 бит и передается, электрически изолированный, на устройство автоматизации верхнего уровня. Входные каналы EtherCAT-модуля имеют дифференциальные входы и обладают общим внутренним потенциалом земли. Модуль EL3112 объединяет два канала в одном корпусе. Обнаруживается состояние перегрузки, и статус модуля передается в контроллер по шине E-bus. EtherCAT-модуль отображает состояние своего сигнала с помощью светоизлучающих диодов. Светодиоды ошибок указывают на состояние перегрузки.
| Заказной номер производителя | EL3112 |
| Количество входов | 2 (дифференциальные) |
| Питание | Через шину E-bus |
| Сигнальный ток | 0...20 мА |
| Предельная частота входного фильтра | 5 кГц |
| Распределенные часы | Да |
| Внутреннее сопротивление | тип. 85 Ω + напряжение на диоде |
