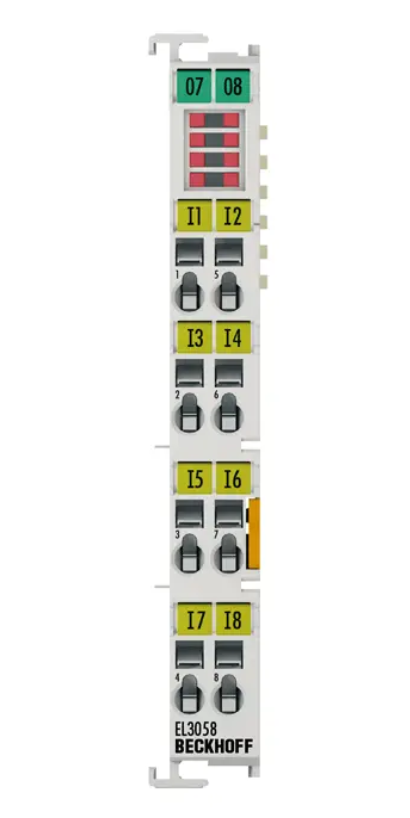

Beckhoff EL3058 является модулем аналогового ввода. EL3058 обрабатывает сигналы в диапазоне от 4 до 20 мА. Ток оцифровывается с разрешением 12 бит и передается (электрически изолированно) на устройство автоматизации верхнего уровня.
Система ввода/вывода Beckhoff включает в себя большое количество сигналов и функций. Широкий ассортимент продукции дополняют системные клеммы с дополнительными функциями: клеммы подачи питания для питания полевой шины и шины E-bus; клеммы сетевого фильтра для защиты станции ввода/вывода от импульсных напряжений в кабеле; клеммы защиты от сверхтоков для надежной защиты от сверхтоков 24 В постоянного тока; клеммы распределения потенциала для распределения потенциала нагрузки или поля, а также клеммы питания для генерации выходного напряжения от 5 В до 15 В постоянного тока.

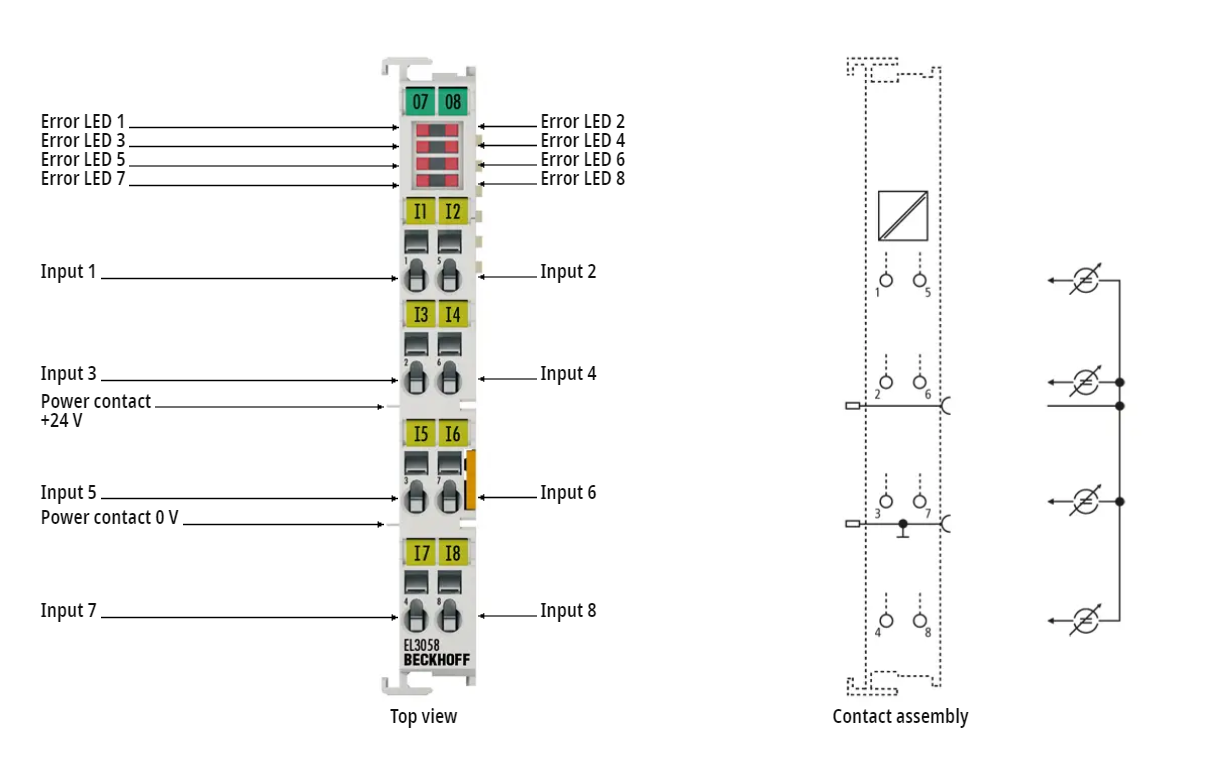

EtherCAT-модуль EL3058 объединяет восемь каналов в одном корпусе. Силовые контакты подключаются через них. Состояние сигнала EtherCAT-модуля отображается с помощью светодиодов. Светодиоды ошибок указывают на состояние перегрузки и обрыв провода.
| Заказной номер | EL3058 |
| Количество входов | 8 (односторонние) |
| Сигнальный ток | 4...20 мА |
| Внутреннее сопротивление | тип. 85 Ω |
| Диэлектрическая прочность | макс. 30 V |
| Погрешность измерения | < ±0,3% |
| Электрическая изоляция | 500 В |
