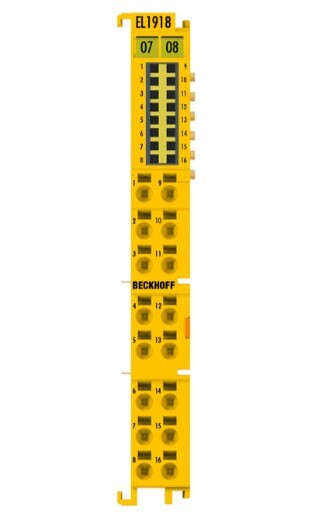

Beckhoff EL1918 представляет собой 8‑канальный цифровой входной EtherCAT‑терминал TwinSAFE. Применяется в системах автоматизации для безопасной обработки сигналов с двухпроводных датчиков с соблюдением стандартов до SIL 3.
Модуль EL1918 является частью системы TwinSAFE от Beckhoff Automation. Это EtherCAT‑терминал с восемью безопасными цифровыми входами без напряжения питания для подключения потенциал‑свободных контактов например, OSSD‑датчиков. Устройство поддерживает два режима работы: классический терминал ввода или гибридный режим с интегрированным TwinSAFE Logic аналог EL6910, что даёт возможность реализовать программу безопасности непосредственно в терминале, с максимумом 128 безопасных соединений. Модуль питается через EtherCAT‑шину E‑bus — типичное потребление ~165 mA 24 V DC. Входы конфигурируются с финонастройкой тест‑импульсов для каждого канала. Устройство полностью соответствует требованиям по безопасности EN ISO 13849‑1 Cat 4, PL e; IEC 61508 SIL 3. Диапазон рабочих температур — ‑25...+60 °C, степень защиты — IP20, масса — около 50 g, размеры: примерно 12 × 100 × 68 мм. Подключение кабелей до 1.5 мм². Для настройки используется TwinCAT шоу-интерфейс — модуль добавляется как любой другой EtherCAT терминал. Допускается horizontal‑монтаж на DIN‑ рейку.
| Производитель | Beckhoff Automation GmbH & Co. KG, Германия |
| Серия | EtherCAT TwinSAFE I/O Terminals |
| Модель | EL1918 |
| Кол‑во входов | 8 безопасных цифровых входов |
| Поддержка TwinSAFE Logic | Да (встроенная опция, как EL6910) |
| TwinSAFE‑соединения | До 128 |
| Диагностика | LED‑индикаторы, статус-байт |
| Питание через EtherCAT‑E‑bus | ~165 мA при 24 V DC |
| Тест‑импульсы | Настраиваемы по каждому каналу |
| Безопасность | EN ISO 13849‑1 Cat.4 / PL e, IEC 61508 SIL 3 |
| Температура | ‑25…+60 °C |
| Влажность | до 95 % без конденсации |
| Монтаж | Горизонтальный на 35 мм DIN‑рейку |
| Степень защиты | IP20 |

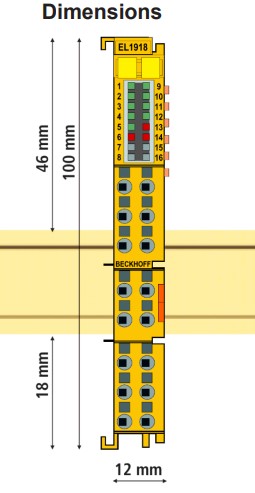

| Размеры | примерно 12 × 100 × 68 мм |
| Вес | около 50 г |
- Поддержка EtherCAT TwinSAFE с встроенной безопасной логикой.
- Возможность выполнения функций безопасности без внешнего контроллера.
- Высокая гибкость параметров тест‑импульса на каждый вход отдельной настройкой.
- Установка и настройка через TwinCAT интерфейс, аналогично любому EtherCAT терминалу.
- Соответствует высоким требованиям безопасности — SIL 3, PL e.
- Компактный корпус и радиус установки — легко встраивается в промышленные панели ввода/вывода.
Терминал EL1918 TwinSAFE — это цифровой входной модуль для датчиков с беспотенциальными контактами на 24 В постоянного тока. Он имеет восемь отказоустойчивых входов и может работать как стандартный модуль ввода, отправляя сигналы на контроллер TwinSAFE Logic через FSoE, или как автономный контроллер безопасности, если TwinSAFE Logic интегрирован непосредственно в терминал. — Beckhoff Automation.
