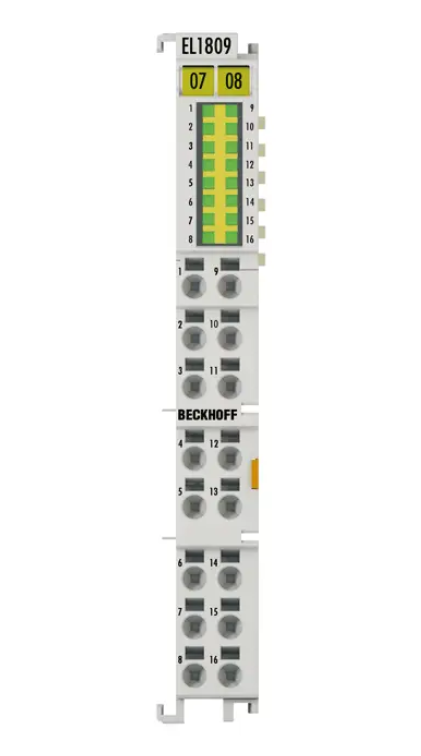

Beckhoff EL1809 представляет собой шестнадцатиканальное электронное устройство ввода дискретных сигналов, входящее в состав распределенной системы промышленной автоматизации. Данное изделие применяется для сбора двоичных данных от различных датчиков, переключателей и концевых выключателей, работающих в цепях постоянного тока с напряжением 24 В.
Устройство Beckhoff EL1809 выполнено в компактном корпусе шириной 12 мм и предназначено для установки на стандартную монтажную рейку. Основное назначение прибора заключается в приеме цифровых сигналов от исполнительных механизмов и их передаче в центральный вычислительный узел управления по высокоскоростной шине передачи данных EtherCAT. Принцип работы основан на преобразовании уровней входного напряжения в логические состояния, которые затем упаковываются в пакеты данных для передачи по сети.
Область применения охватывает широчайший спектр задач промышленной автоматизации: от управления конвейерными линиями и упаковочными машинами до сложных систем числового программного управления в станкостроении. Благодаря высокой плотности расположения узлов подключения (16 каналов в одном блоке), устройство позволяет существенно экономить пространство внутри шкафов управления, что критично для современных компактных производственных установок. Прибор оснащен встроенными средствами защиты от помех и фильтрации входных сигналов, что обеспечивает достоверность получаемых данных даже в условиях сильных электромагнитных воздействий, характерных для тяжелой промышленности. Технология прямого зажима проводников ускоряет монтаж и повышает надежность электрических соединений, исключая необходимость использования специализированного инструмента при сборке.
| Заказной номер | EL1809 |
| Технология подключения | 1-проводная |
| Количество входов | 16 |
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
| Входной ток | тип. 3 мА (EN 61131-2, тип 3) |
| Входной фильтр | тип. 3,0 мс |
| Потребляемый ток силовых контактов | тип. 4 мА + нагрузка |
