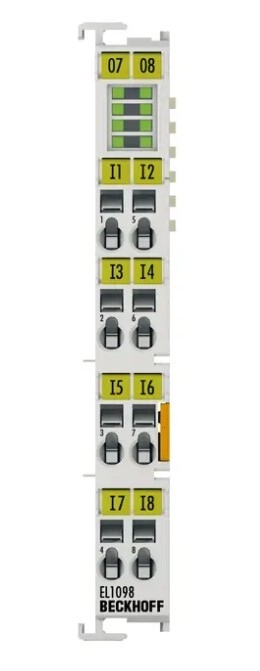

EL1098 -- это EtherCAT-модуль дискретного ввода от немецкого производителя Beckhoff. Каждый EtherCAT-модуль имеет восемь каналов, состояние сигналов которых отображается с помощью светоизлучающих диодов
Модуль дискретного ввода EL1098 принимает дискретные сигналы управления с уровня процесса и передает их в электрически изолированной форме на блок автоматизации верхнего уровня. Каждый EtherCAT-модуль имеет восемь каналов, которые отображают состояние своих сигналов с помощью светоизлучающих диодов. Широкий ассортимент EtherCAT-модулей представляет собой электронные клеммные блоки, устанавливаемые в шкаф управления или клеммную коробку. В отличие от модулей ввода-вывода с нейтральной шиной, быстрый стандарт EtherCAT интегрирован прямо в отдельный EtherCAT-модуль. Кроме того, система EtherCAT-модулей предлагает обширные решения для реализации всех задач и вызовов в технологии автоматизации: подходящий продукт доступен практически для каждого типа сигнала и области применения. Сеть EtherCAT также позволяет интегрировать другие протоколы полевой шины.
| Заказной номер производителя | EL1098 |

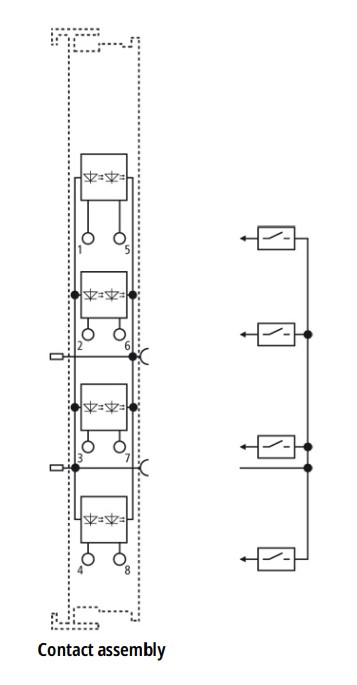

| Технология подключения | 1-проводная |
| Количество входов | 8 |
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
| Входной ток | 3 мА |
| Температура эксплуатации/хранения | 0...+55 °C/-25...+85 °C |
| Относительная влажность | 95 %, без конденсации |
Электронные клеммные блоки легко крепятся к EtherCAT-копплеру на стандартный монтажный канал. Контакты устанавливаются, когда клемма защелкивается на месте, без каких-либо дополнительных действий. Каждая клемма остается индивидуально заменяемой. Допускается горизонтальный монтаж, а также все другие способы установки.
