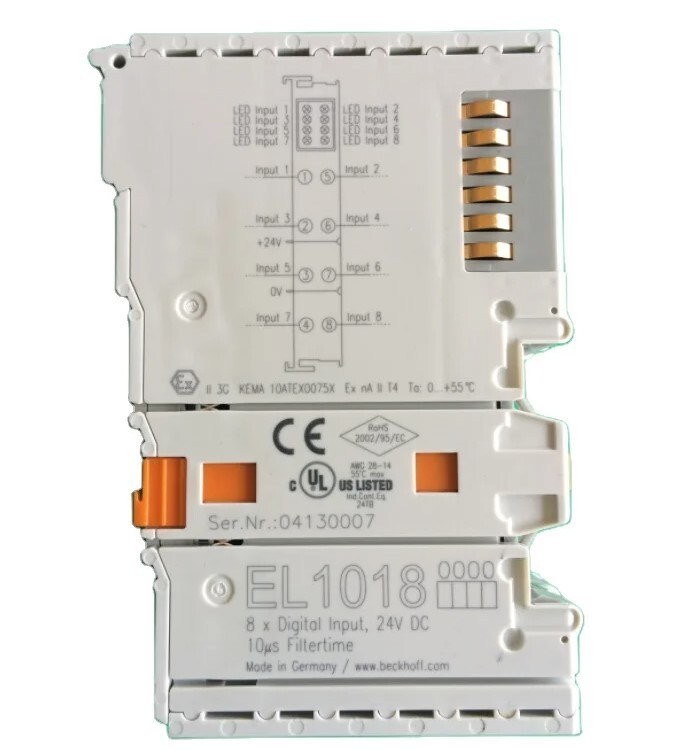

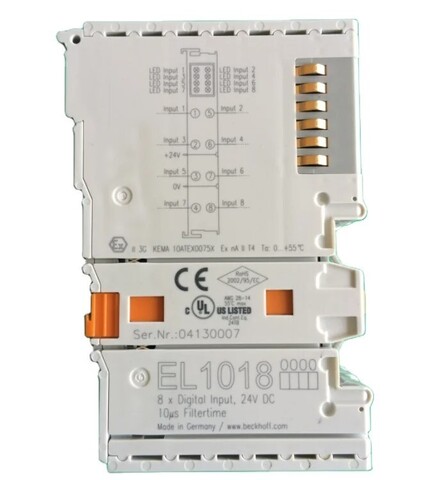

EL1018 представляет собой модуль цифровых входов от производителя Beckhoff. EtherCAT-модули серий EL1xxx, ES1xxx и ELX1xxx предназначены для сбора двоичных сигналов.

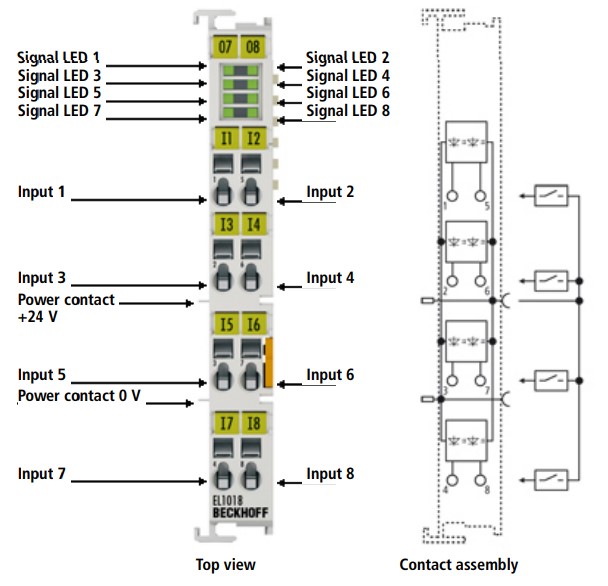

EtherCAT-модули серий EL1xxx, ES1xxx и ELX1xxx предназначены для сбора двоичных сигналов. Обычно это механические контакты, такие как размыкающие или замыкающие контакты, электронные датчики, такие как индуктивные датчики приближения, оптические датчики или другие методы для генерации сигнала низкого/высокого уровня в смысле технологии управления. Этот сигнал передается через EtherCAT на устройство автоматизации верхнего уровня для дальнейшей обработки. Варианты терминалов отличаются друг от друга пороговыми значениями сигнала, количеством каналов, вариантами подключения и/или временем входного фильтра. Ассортимент дополняется дополнительными функциями, такими как XFC (временная метка/передискретизация), безопасность или комбинированные модули ввода/вывода. Модуль дискретного ввода EL1018 принимает дискретные сигналы управления 24 В с технологического уровня и передает их в электрически изолированной форме на устройство автоматизации верхнего уровня. Каждый EtherCAT-модуль имеет восемь каналов, которые отображают состояние своих сигналов с помощью светоизлучающих диодов.
| Заказной номер производителя | EL1018 |
| Технология подключения | 1-проводная |
| Количество входов | 8 |
| Номинальное напряжение | 24 В DC (-15 %/+20 %) |
| Электрическая изоляция | 500 В (E-bus/потенциал поля) |
| Температура эксплуатации/хранения | -25...+60 °C/-40...+85 °C |
| Вес | ок. 55 г |
С момента основания компании Beckhoff в 1980 году разработка инновационных продуктов и решений на основе технологии управления на базе ПК стала основой ее успеха. Философия управления на базе ПК, а также изобретение системы Lightbus и программного обеспечения TwinCAT являются вехами в технологии автоматизации и зарекомендовали себя как мощные альтернативы традиционным технологиям управления. EtherCAT, Ethernet-решение реального времени, представляет собой мощную и перспективную технологию для нового поколения концепций управления.
Техническое_описание_Beckhoff_EL1018.pdf
